Voici le projet d’une mini graveuse laser home made
Attention, la surface exploitable n’est que de 38×38 mm, pas question de découper avec 1,5 W, juste de la gravure

imprimante02



Cliquez sur l’image pour agrandir la photo

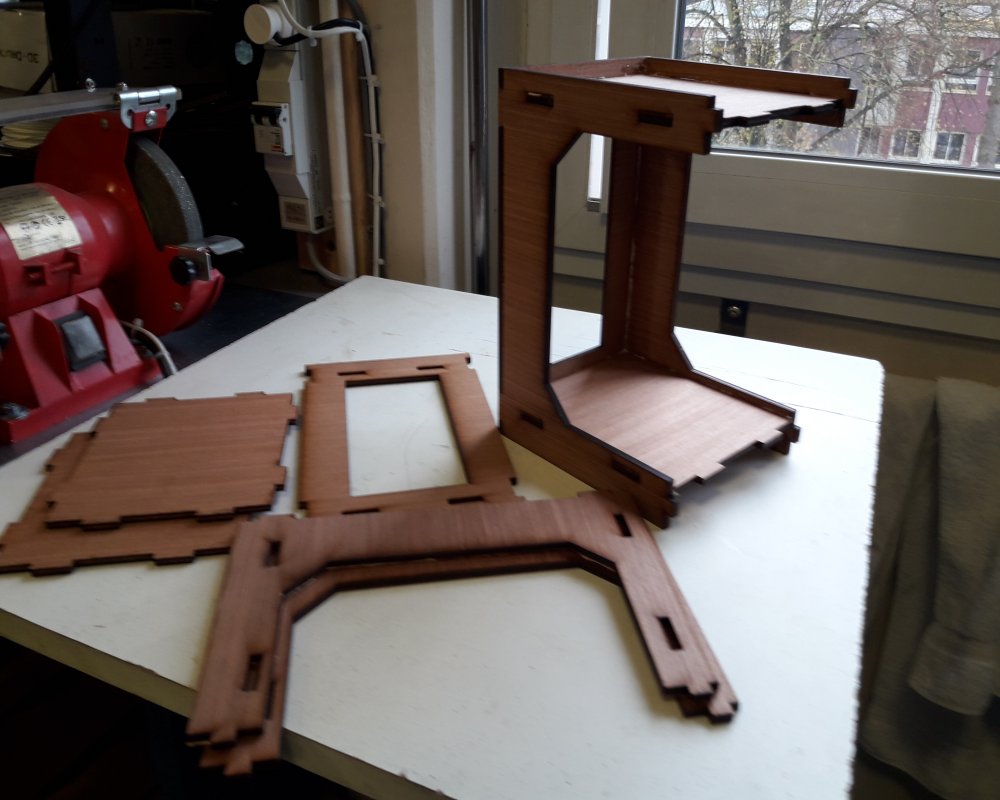

chassis en bois
chassis en bois 4cn

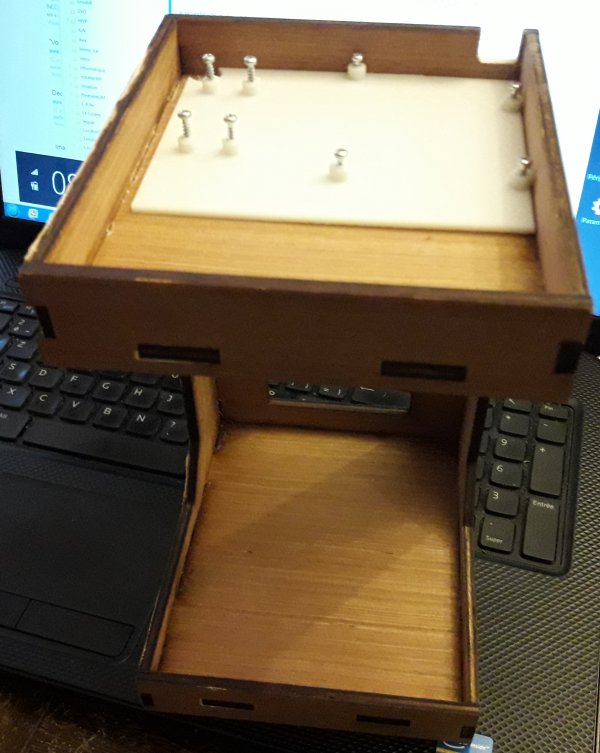

Le châssis en bois est terminé.
Restera à le peindre en noir mat pour éviter les réflexions du laser
J’ai fais le support en PLA qui doit recevoir les 2 cartes



Cliquez sur l’image pour agrandir la photo


Le descriptif du mini-graveur Laser, tu le trouveras sur * ICI
Tu verras quelques liens dans le descriptif de la vidéo

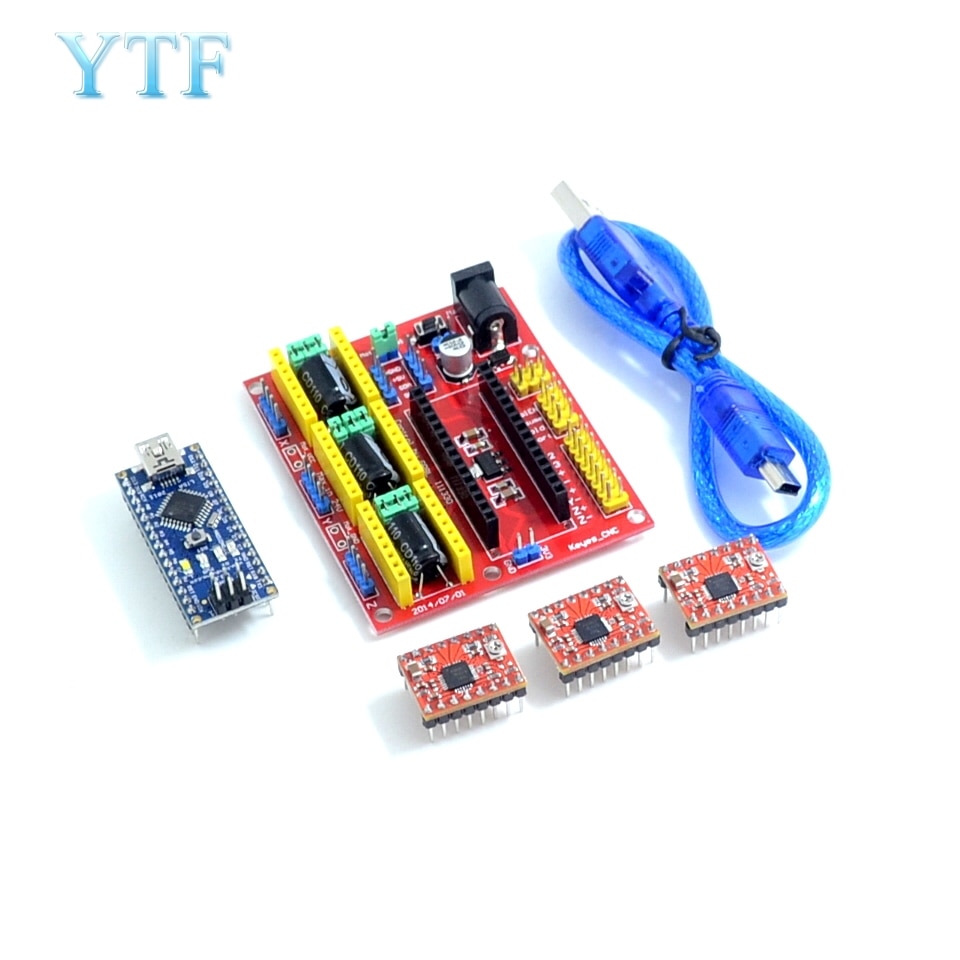

Pour le contrôleur, voici ce que je me suis procuré : * ICI

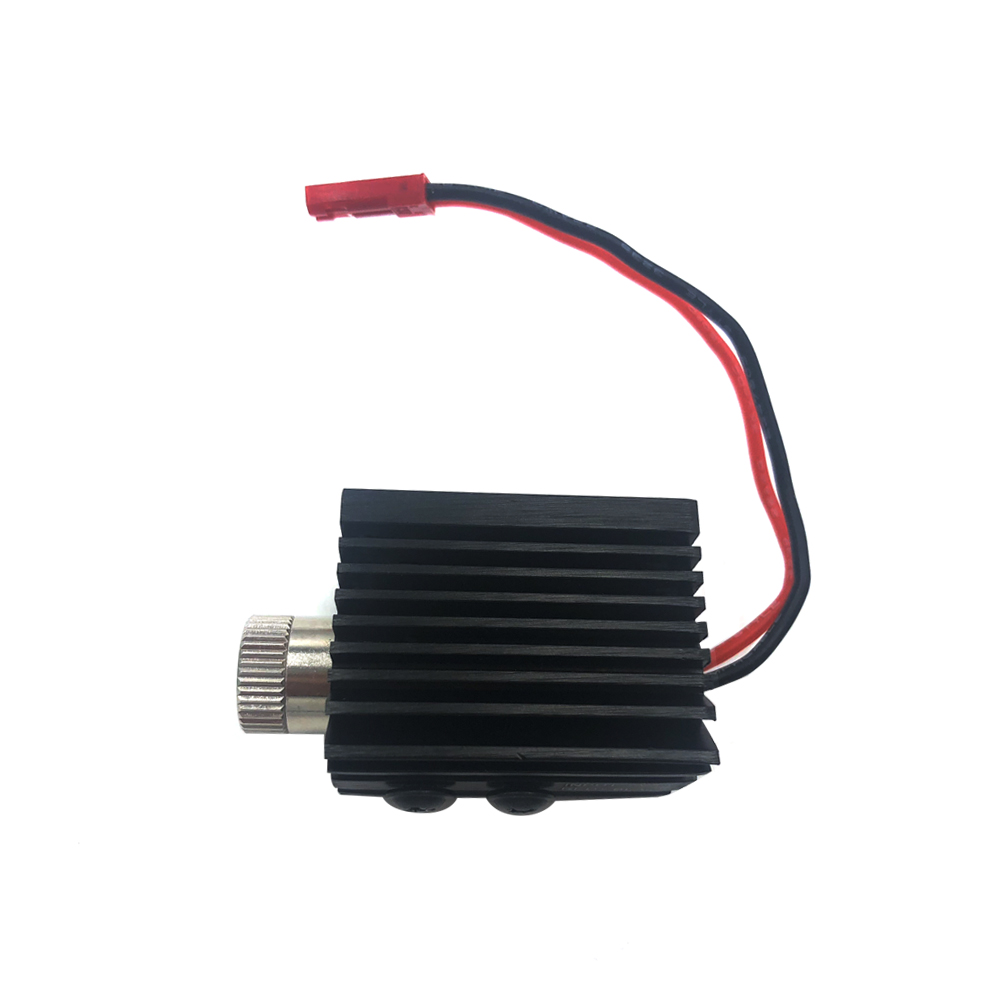

Pour le laser, j’ai pris celui de 1,5 W : * ICI
Un laser plus puissant peut être envisagé, mais le prix augmente plus vite que la puissance !!!!!

circuit 4cn
Laser on4cn



Cliquez sur l’image pour agrandir la photo


Il faut récupérer 2 vieux CD-Rom pour son châssis et son moteur pas à pas
Pour la carte mère, pololu’s et le nano, je l’ai trouvé à 6,70 €, le laser de 1,5 W à 21,50 € chez Aliexpress

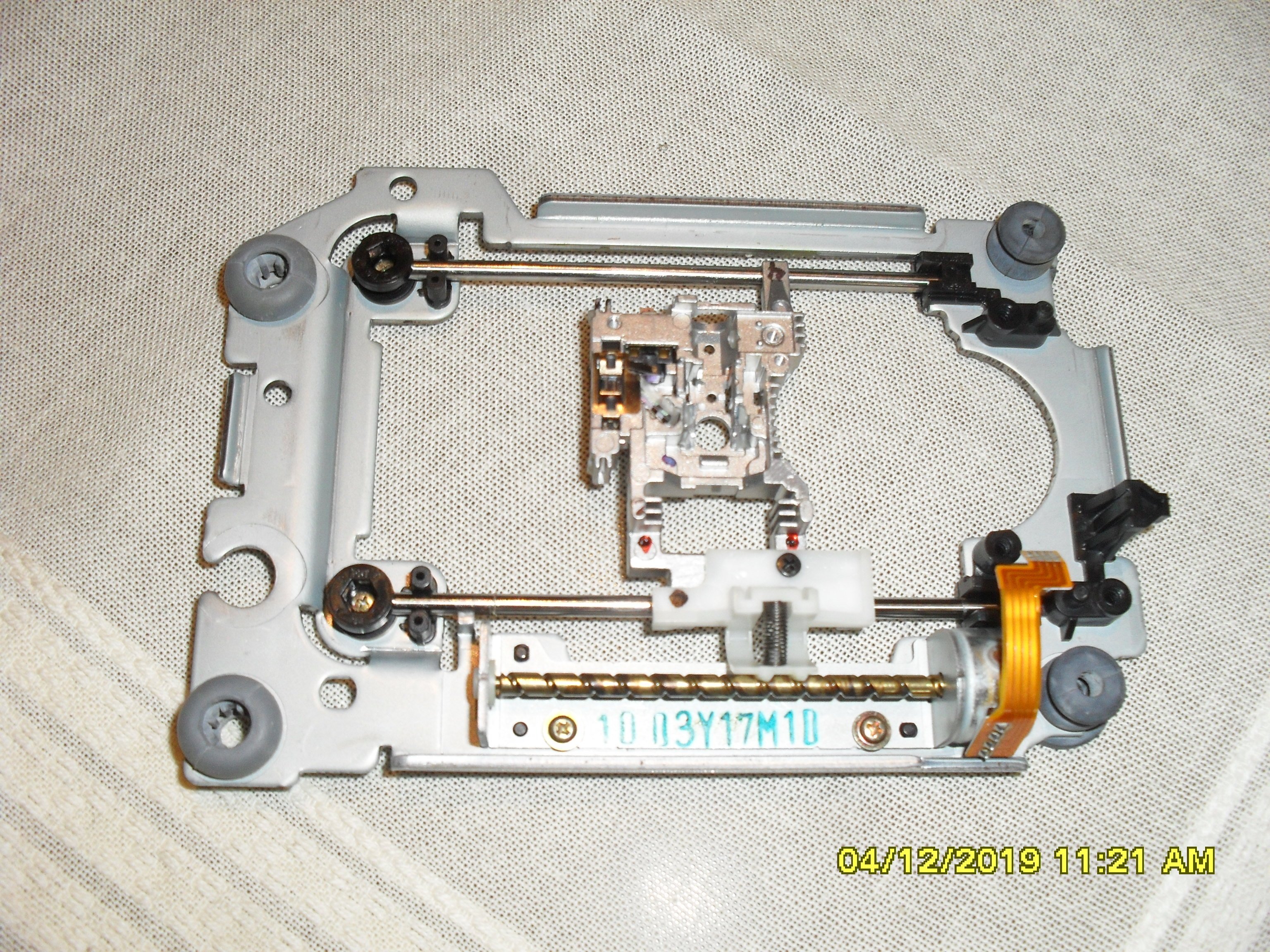

Le châssis métallique a un moteur pas à pas
Un moteur pas à pas de CD-Rom doit comporter 4 contacts pour fonctionner dans ce montage
Par contre, celui en plastique, n’est pas un pas à pas il n’y a que deux contacts.



moteur pas à pas
Châssis moteur 2 fils
Moteur pas à pas 4 fils

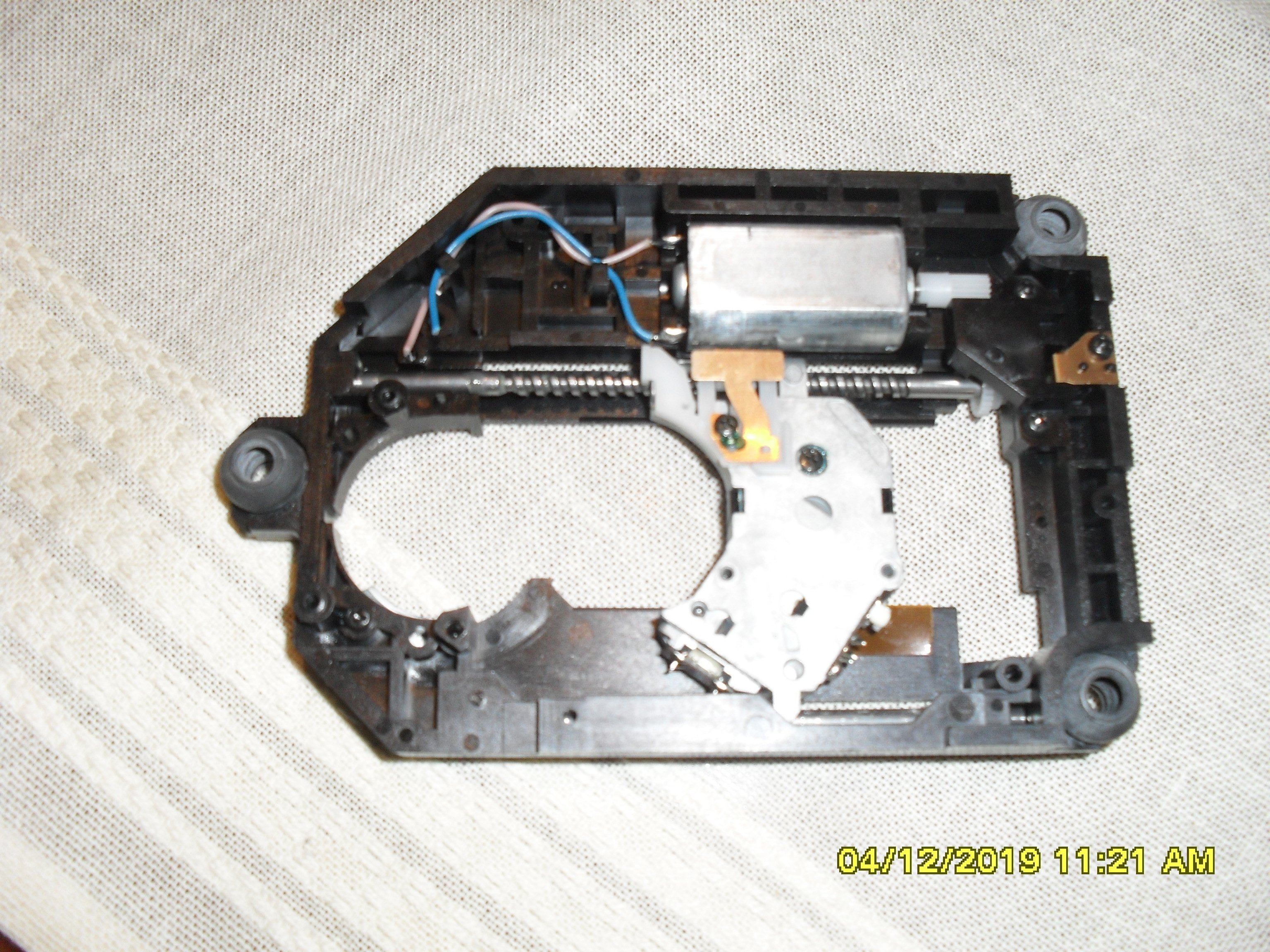

Moteur normal 2 fils



Cliquez sur l’image pour agrandir la photo
