Ma configuration FT991A et MMSSTV

Configuration correcte pour utiliser un Yaesu FT991A avec MMSSTV

Configuration Yaesu FT991A et MMSSTV

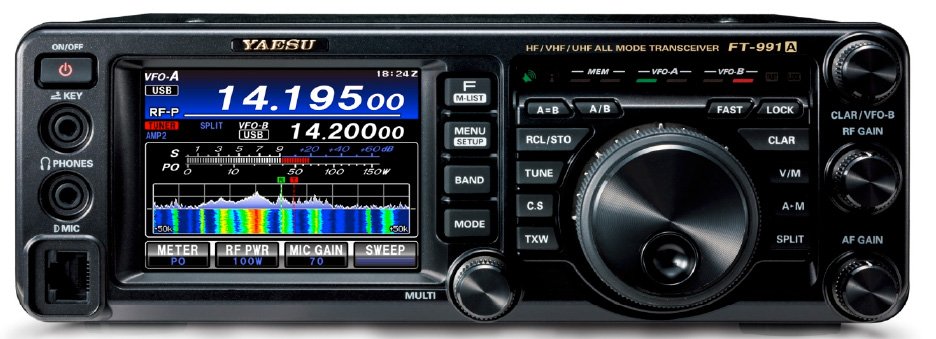

ON4CN ft991a00

CONFIGURATION DU FT-991 POUR LES MODES NUMÉRIQUES
(AVEC UNIQUEMENT UN CÂBLE)

D’accord,Certains d’entre vous ne le savent peut-être pas, alors laissez-moi commencer par le début.Les amateurs qui exécutent PSK31 ou JT65 ou FT8 ou un autre mode numérique
utilisent un ordinateur connecté à une interface audio qui est ensuite connectée à la radio.

Le logiciel de l’ordinateur génère un son qui va de la carte son de l’ordinateur à la radio ainsi que de la radio à la carte son.

ORDINATEUR -> INTERFACE -> RADIO

Il existe plusieurs types de périphériques d’interface que vous pouvez acheter pour établir cette connexion. Buxcom , Radio West Mountain ,Signalink , et même MFJ
entre sur le marché avec leur propre appareil audio .

J’ai fini par garder et utiliser le Signalink, attaché au Yeasu FT-100D qui était mon équipement «numérique», et j’ai également un Yaesu FT450, que j’utilise pour les modes
numériques avec cette radio, j’utilise un Yaesu SCU-17. Je trouve que c’est un moyen très FACILE de se familiariser avec les modes numériques.

Le Signalink est bien en ce sens qu’il possède sa propre carte son. Ainsi, vous connectez votre ordinateur portable via USB au Signalink (pour le contrôle audio) et une autre
connexion série / USB à l’arrière de la radio pour PTT.

Oui, c’est l’un des moyens les plus coûteux de le faire ( À environ 100 $ pour l’appareil) – mais ça marche bien.

Toutefois! Cet article ne concerne pas le Signalink, il s’agit de configurer les communications numériques avec le FT-991, avec seulement un câble USB.
Contrôle CAT ainsi que PTT via un câble USB de l’ordinateur à la radio.

Donc !
Aucun convertisseur USB vers série nécessaire, donc des boîtiers d’interface supplémentaires – juste un câble USB

Le FT-991 est livré avec une carte son intégrée. Certains disent que c’est la même carte son qui est dans le Yaesu SCU-17,
L’équivalent de Yaesu du dispositif Signalink. Cependant, le FT-991 fait également FSK RTTY ainsi que CW, (avec sa carte son intégrée) quelque chose que le Signalink ne peut
pas faire.

« Ainsi, le FT-991 a une carte son intégrée. Je connecte simplement un câble USB et c’est parti ? »



VÉRIFIEZ LE PORT COM ASSIGNÉ AU PILOTE USB ICOM



Cliquez avec le bouton droit sur le bouton «Démarrer» de Windows.

icom-7300-01

Cliquez sur «Gestionnaire de périphériques».

icom-7300-02
Cliquez sur «Gestionnaire de périphériques».

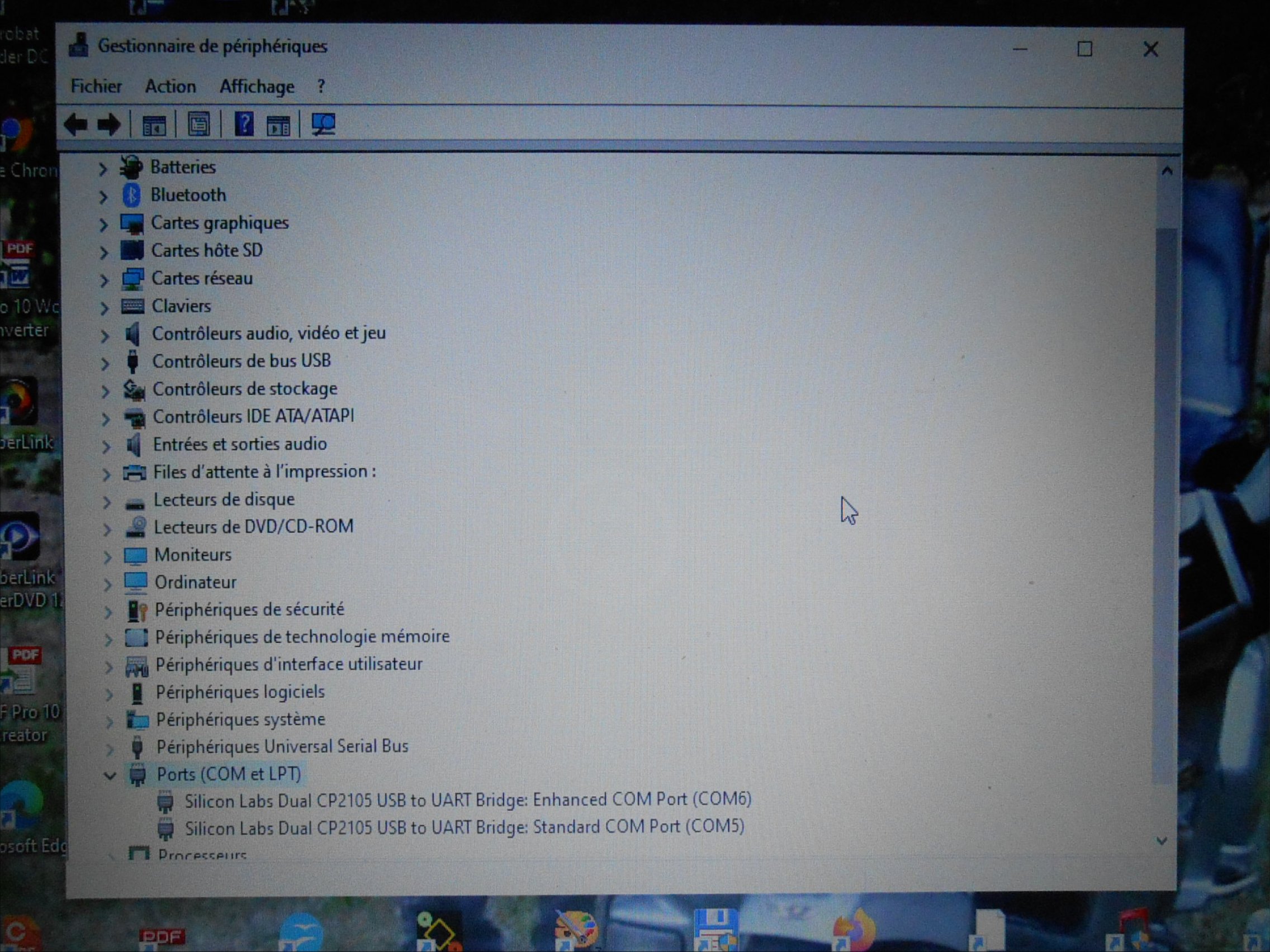

ft991a01-ON4CN
Vous devez avoir vos deux port com ici 5 et 6

ft991a02-ON4CN

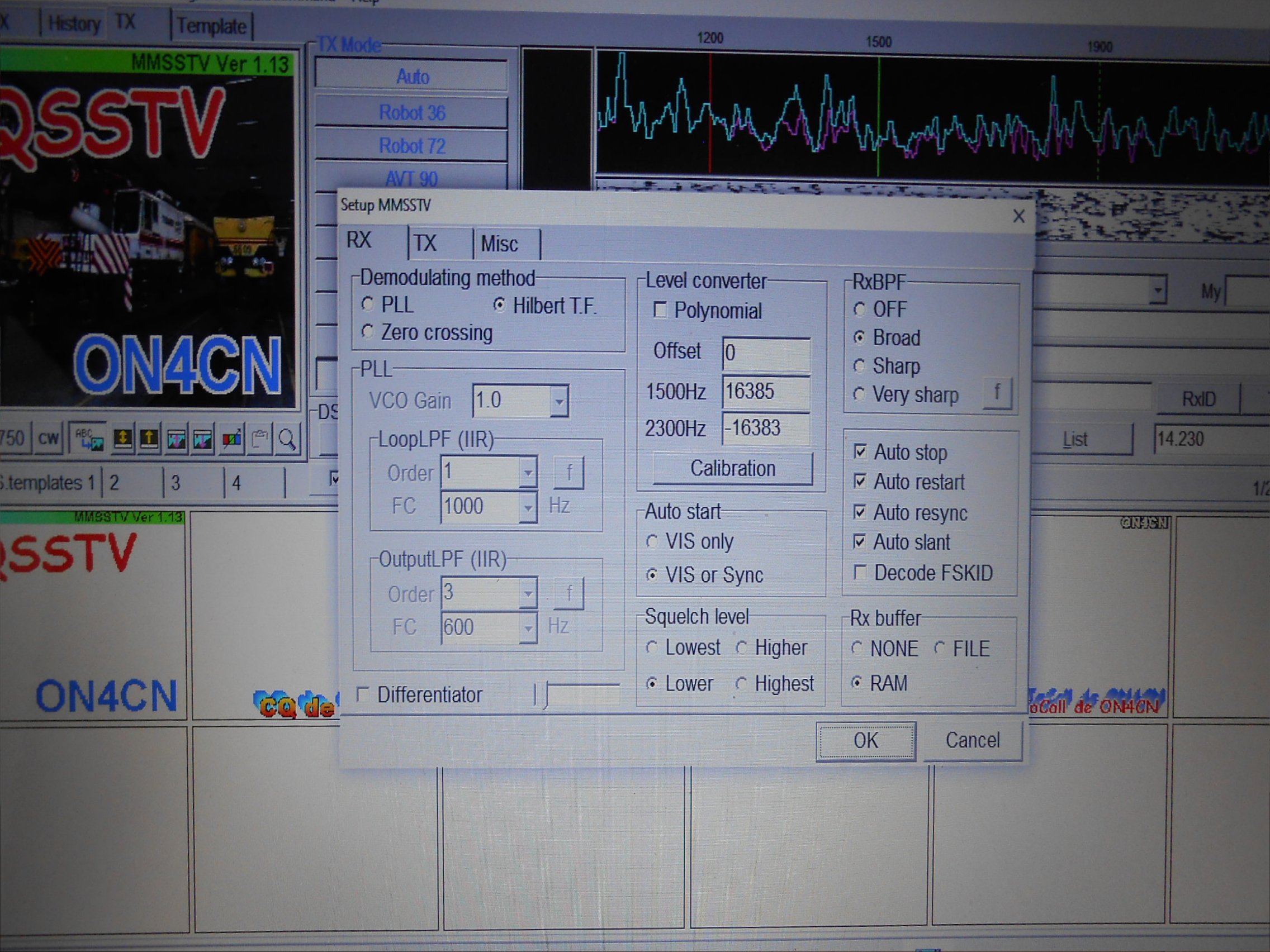

Configuration RX

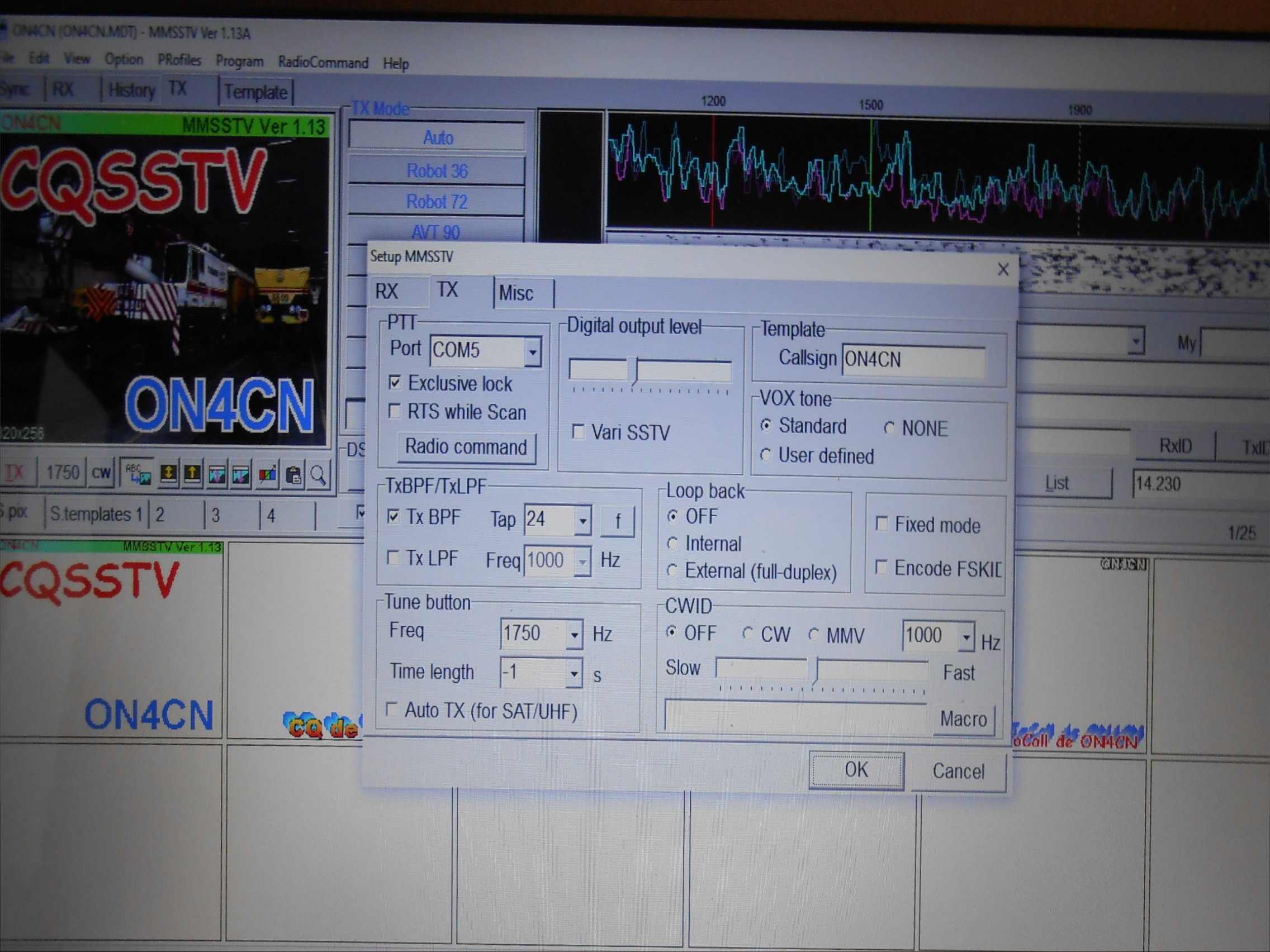

Configuration TX

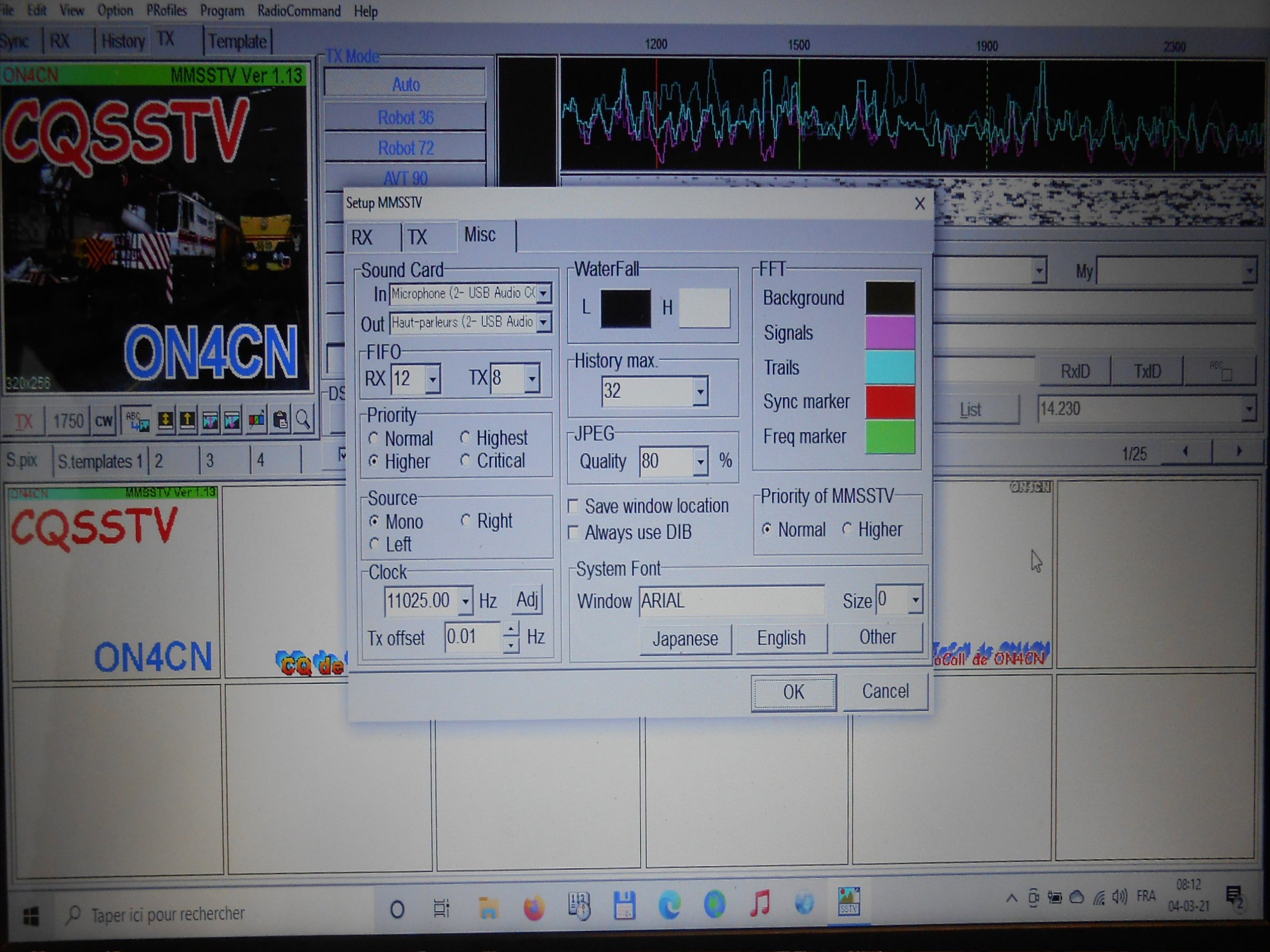

Configuration MISC

Configuration du Yaesu FT991A

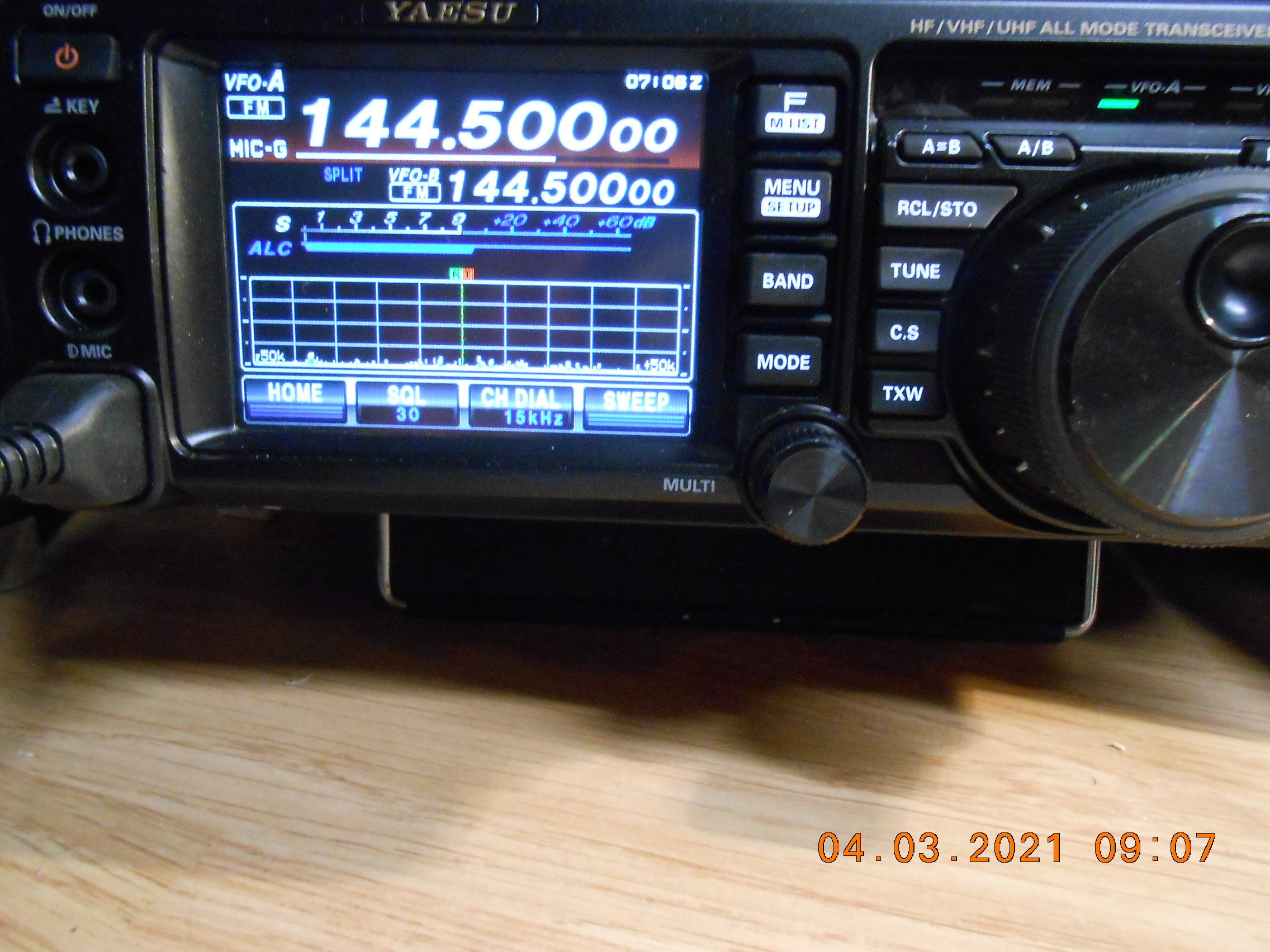

ft991a00-01-ON4CN
Votre éméteur doit être sur le mode FM

Entré dans la menu de votre FT991A
Ce sont les paramètres du MENU que j’ai modifiés par rapport aux valeurs par défaut.



031 CAT RATE 9600
032 CAT TOT 10 ms
033 CAT RST ENABLE
060 PC KEYING DAKY
062 DATA MODE OTHERS
064 OTHERS DISP SSB 1900 hz
065 OTHERS SHIFT SSB 1900 hz
070 DATA IN SELECT REAR
071 DATA PTT SELECT DTR
072 DATA PORT SELECT USB
074 FM MIC SELECT REAR
076 FM PKT PTT SELECT RST
077 FM PKT PORT USB
079 FM PKT MODE 9600
106 SSB MIC SELECT REAR
108 SSB PTT SSELECT RTS
109 SSB PORT SELECT USB



Bon trafic en SSTV 73’s Claude ON4CN
