Configuration Icom-705 et WSJT-X

Configuration correcte Icom IC-705 avec WSJT-X

Comment configurer Icom IC-705 avec WSJT-X pour le mode FT8

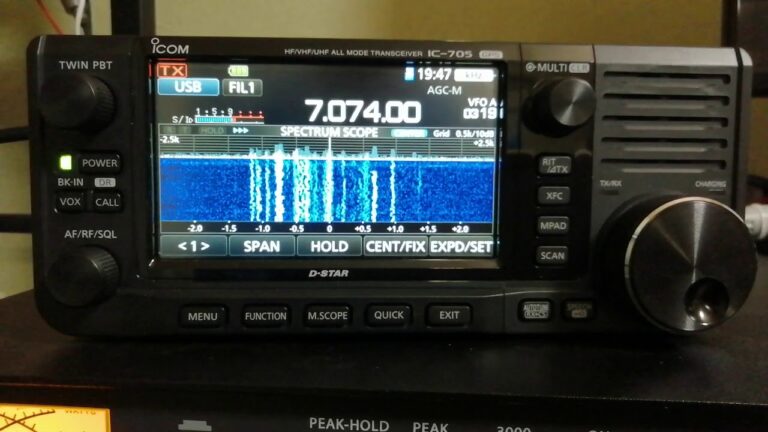

icom-705-01-ON4CN

Cliquez sur la photo pour agrandir

La source : Article original sur le site IW2NOY

Plusieurs amis ont acheté le nouveau et avancé Icom IC-705, parmi les nombreuses opportunités offertes par le nouveau
appareil Icom-705, il y a la possibilité de l’utiliser pour les modes numériques sans l’aide d’une interface externe donc dans cet article nous voyons comment l’utiliser pour
le maintenant célèbreMode numérique FT8 avec logiciel WSJT-X.
Le software WSJT-X qui est le seul qui peut être utilisé pour le mode numérique FT8, dans les nouvelles versions 2.2 (l’actuel au moment de la rédaction de cet article),
toujours ne prend pas en charge le CAT pour l’Icom IC705.

Pour le moment, jusqu’à ce que le logiciel WSJT-X prenne en charge nativement le 705 CAT, la seule solution viable est de changer l’adresse CI-V à l’intérieur
de l’Icom 705 et faire croire au logiciel que nous utilisons un Icom 7300 (les commandes CAT sont les mêmes, du moins pour celles utilisées pour la gestion par WSJT-X). Lorsque
l’icom 705 sera supporté nativement par le logiciel WSJT-X il ne sera plus nécessaire de changer l’adresse CI-V et nous pourrons laisser l’original (A4h), mais le reste des configurations
subséquente reste valable malgré tout.

Une autre alternative valable, dans la mesure du possible, est d’utiliser le pont proposé par WSJT-X vers d’autres logiciels de radiocommande tels que DX Lab Commander (dans mon cas) ou
Ham Radio Deluxe etc.

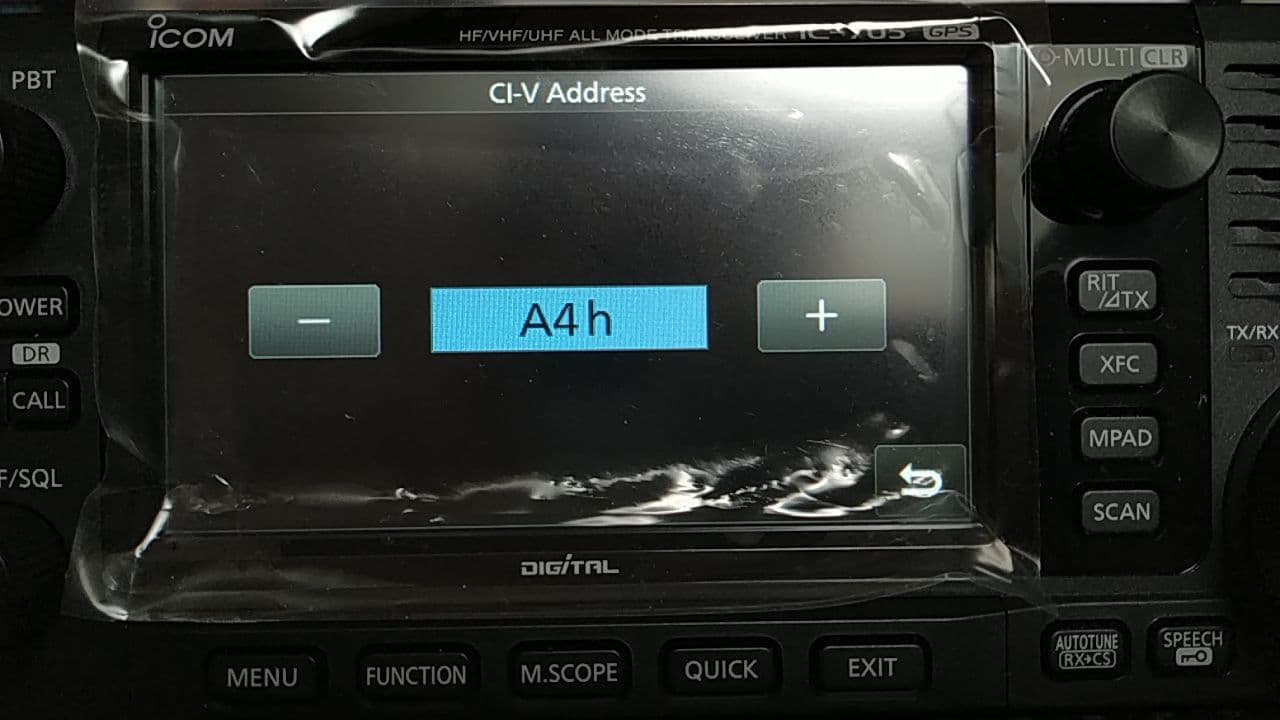

L’adresse CI-V d’origine de l’Icom 705 est A4h, il va falloir la changer en 94h (celle de l’Icom 7300).

Comment faire :
Appuyez sur le bouton «menu» sous l’écran de la radio (celui physique), sur l’écran, appuyez sur l’icône SET, puis sur «Connectors», puis sur «CI-V» et
enfin ‘Adresse CI-V’

icom-705-02 -ON4CN

Cliquez sur la photo pour agrandir

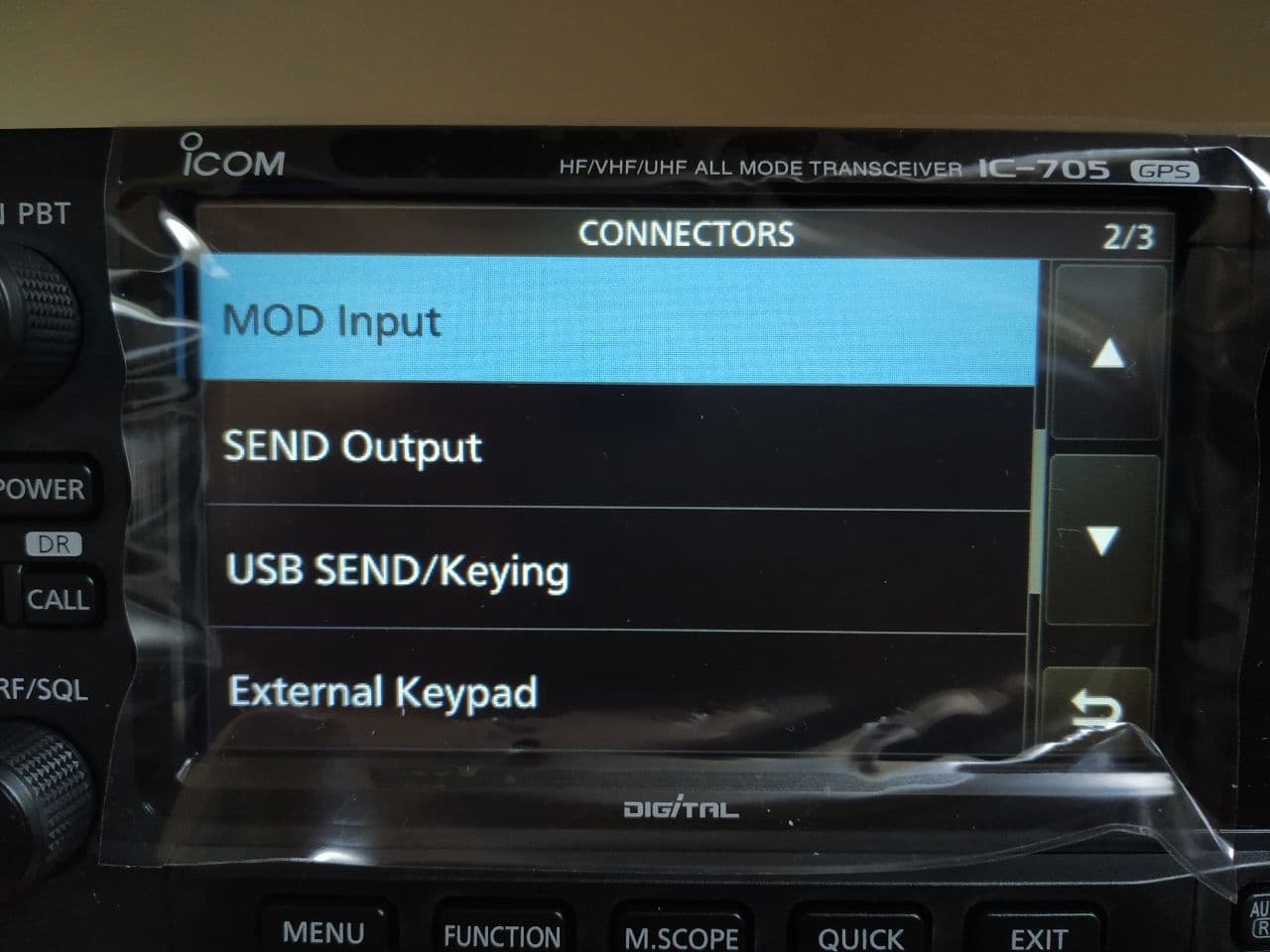

Revenez au menu «Connecteurs» et appuyez sur «Entrée MOD».

icom-705-03 -ON4CN

Cliquez sur la photo pour agrandir

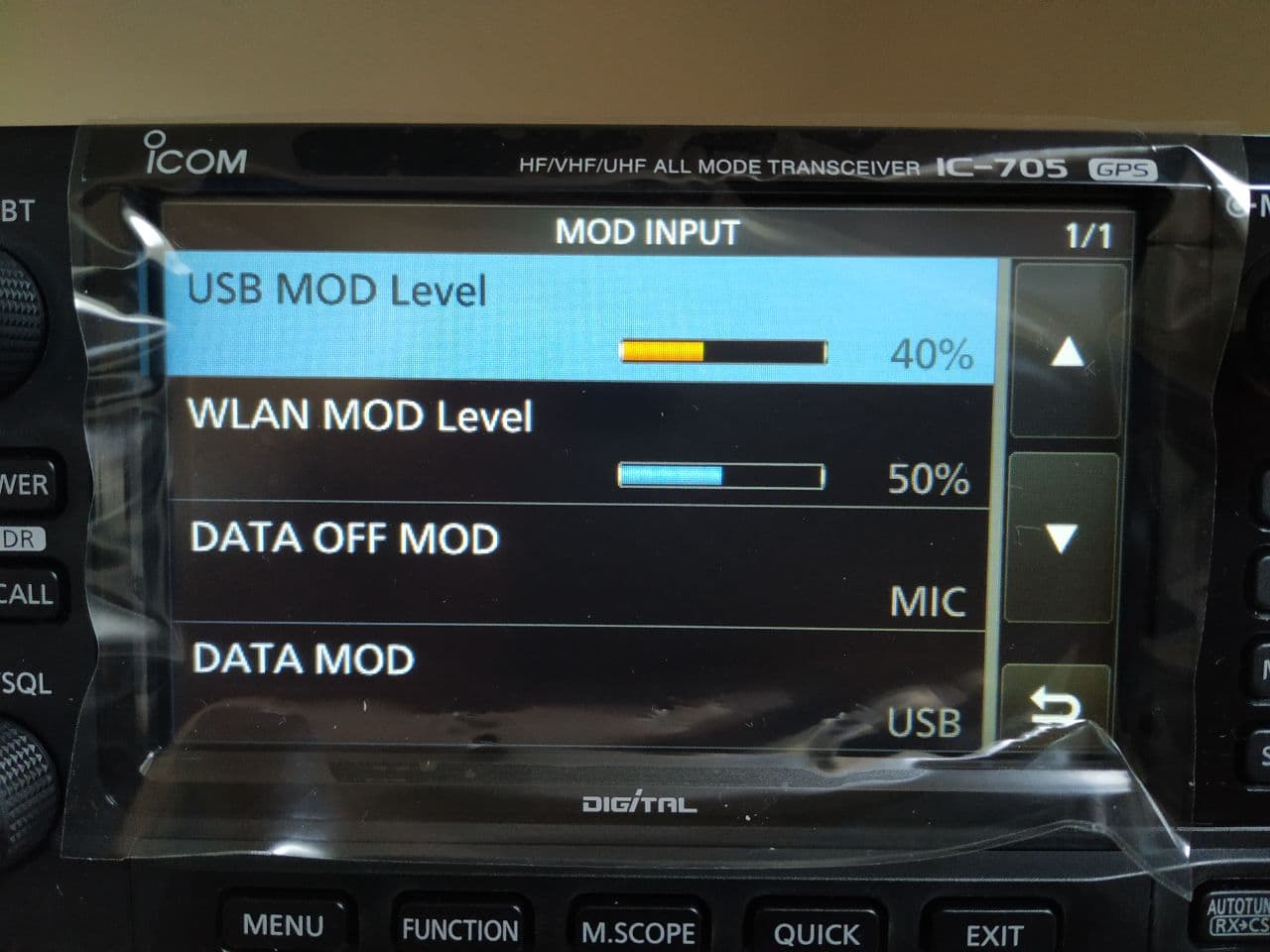

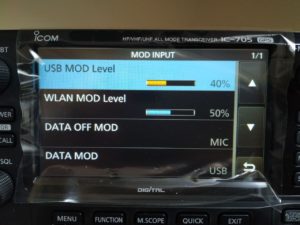

Réglez “DATA OFF MOD” avec MIC. Attention: De cette façon, vous pourrez toujours utiliser le microphone comme source d’entrée audio lorsque vous utilisez la radio pour transmission vocale.

Réglez DATA MOD sur USB. De cette façon, nous indiquerons à la radio de déplacer l’audio vers le port USB uniquement lorsque le mode DATA est sélectionné.

icom-705-04 -ON4CN

Cliquez sur la photo pour agrandir

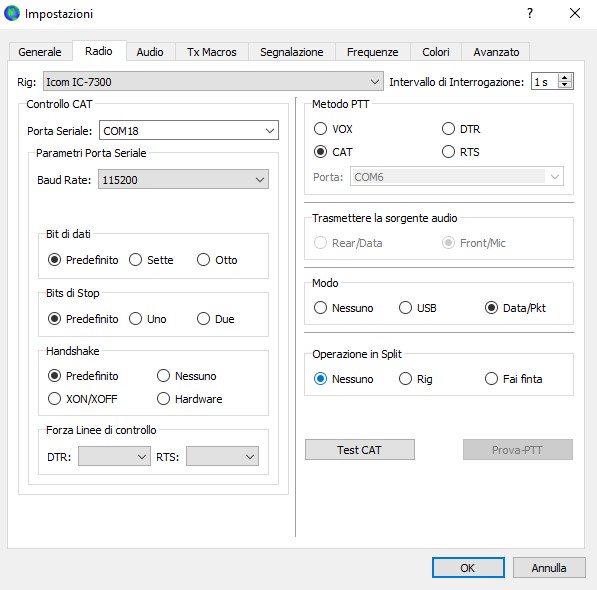

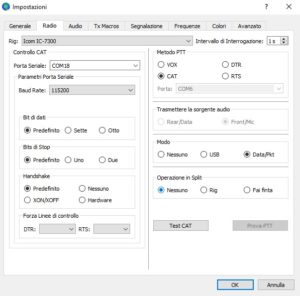

Configuration de WSJT-X:

Port série: Il s’agit généralement du port COM avec le plus grand nombre parmi ceux détectés par votre PC avec les pilotes Silicon Labs CP210x, mais ce n’est pas toujours vrai, donc si cela ne fonctionne pas immédiatement, essayez également les autres ports disponibles.

Baud rate: 115200

Data bits: 8 Eight

Stop bits: 1 One

Handhsake: Default

Force control lines: Leave blank – Laisser inchangé

PTT Method: CAT (Le même port série pour CAT sera automatiquement sélectionné – Le même port que le CAT sera automatiquement sélectionné)

Mode: DATA/PKT (PAS d’USB – ou le logiciel changera de MODE TX et ne transmettra aucun signal – Sinon, le logiciel changera le mode de transmission et ne transmettra aucun signal)

Split Operation: None

Le fonctionnement fractionné peut être laissé sur NONE pour un fonctionnement normal, mais si vous souhaitez utiliser le nouveau «mode expédition DX» de la version 1.9, vous devez sélectionner RIG.
En sélectionnant RIG, l’Icom 705 utilisera le deuxième VFO pour passer en transmission pendant les opérations de division.

icom-705-05 -ON4CN

Cliquez sur la photo pour agrandir

Bonne chance et bon DXing dans FT8. Bonne chance et bon Dx dans FT8.

La source: Article original sur le site IW2NOY
