L’antenne Cobwebb

cob1

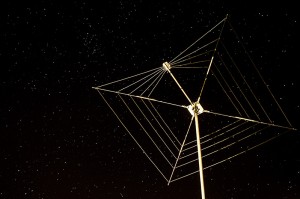

En pratique, l’antenne Cobwebb se compose de 5 dipôles repliés en forme de carré et disposés sur une structure en croix.
Les dipôles sont alimentés par un unique feeder 50 ohms à travers un choke balun coaxial. L’antenne Cobwebb est omnidirectionnelle et couvre les bandes 14, 18, 21, 24 et 28 MHz.

Après le succès de ma première antenne, j’ai décidé de construire une version rigide pour mon QRA, la conception cette fois est basé sur la base que G3TXQ à réaliser. La conception de base est la même à ma version portable mais celui-ci utilise un 1: 4 Guanella balun actuelle, permet à des éléments de fils simples au lieu de deux fils par bande. Le but de cette construction était de faire un design fort, mais de maintenir un faible poids, j’ai essayé d’utiliser des composants facilement disponibles pour la réalisation, mais aussi en essayant de garder le coût moyien.

La structure est assemblée à partir de tubes ronds PVC disponibles dans le magasin de bricolage local. Les éléments rayonnants sont réalisés avec du câble de 1,5mm2 ou 2,5 mm2

Réalisation du Balun :

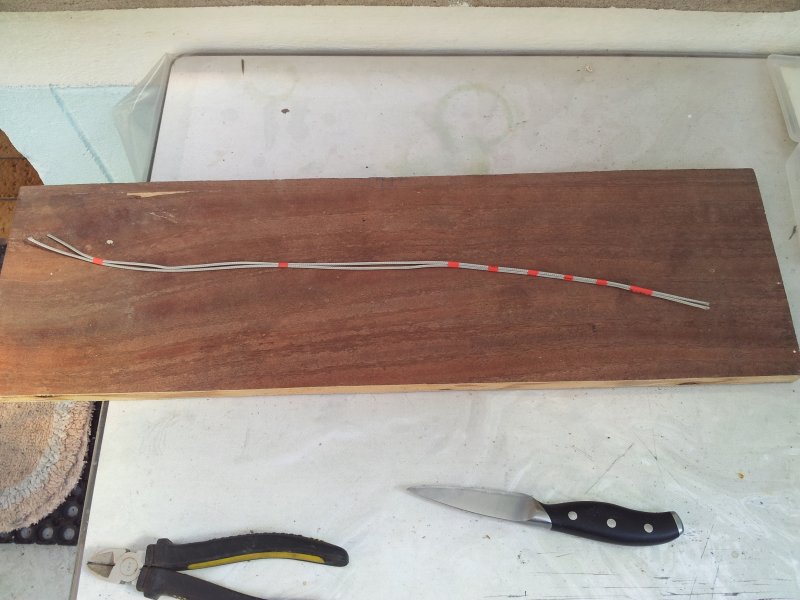

Pour commencer coupé deux morceaux de coaxial de 510 m/m de longs

cob2 ON4CN

Cliquez sur une vignette pour agrandir

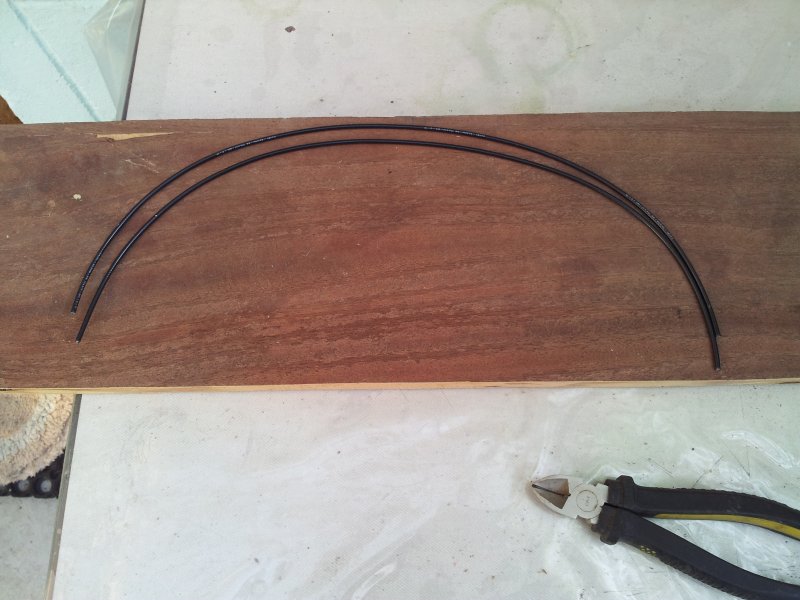

L’ont place les deux coaxial côte à côte, pour les maintenir l’un a côté de l’autre j’ai utilisé de la gaine thermos rétractable

cob4 ON4CN

Cliquez sur une vignette pour agrandir


Voici les deux morceaux de coaxial qui sont prêt pour être bobiné sur les tors férrite. FT 140-61 que j’ai commander en Angleterre

cob4 ON4CN

Cliquez sur une vignette pour agrandir

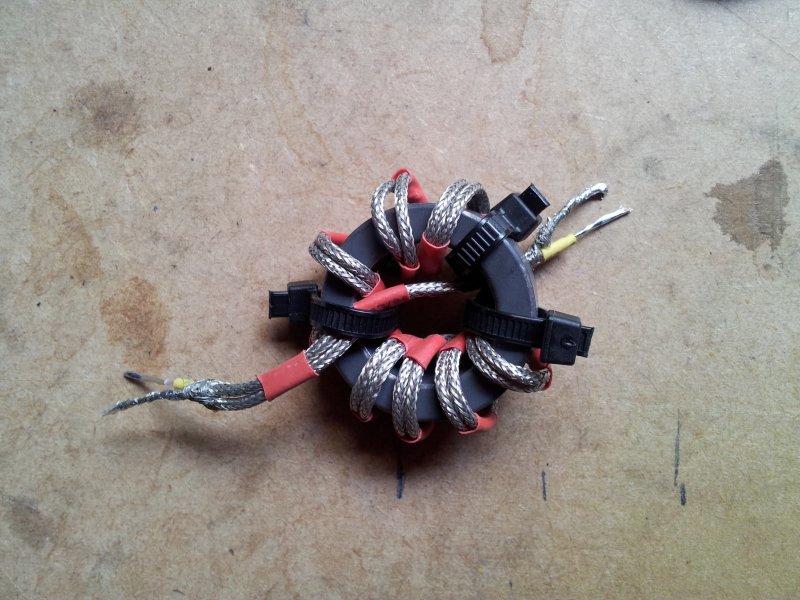

Bobinés 8 tours sur la ferrite

cob8 ON4CN

Cliquez sur une vignette pour agrandir

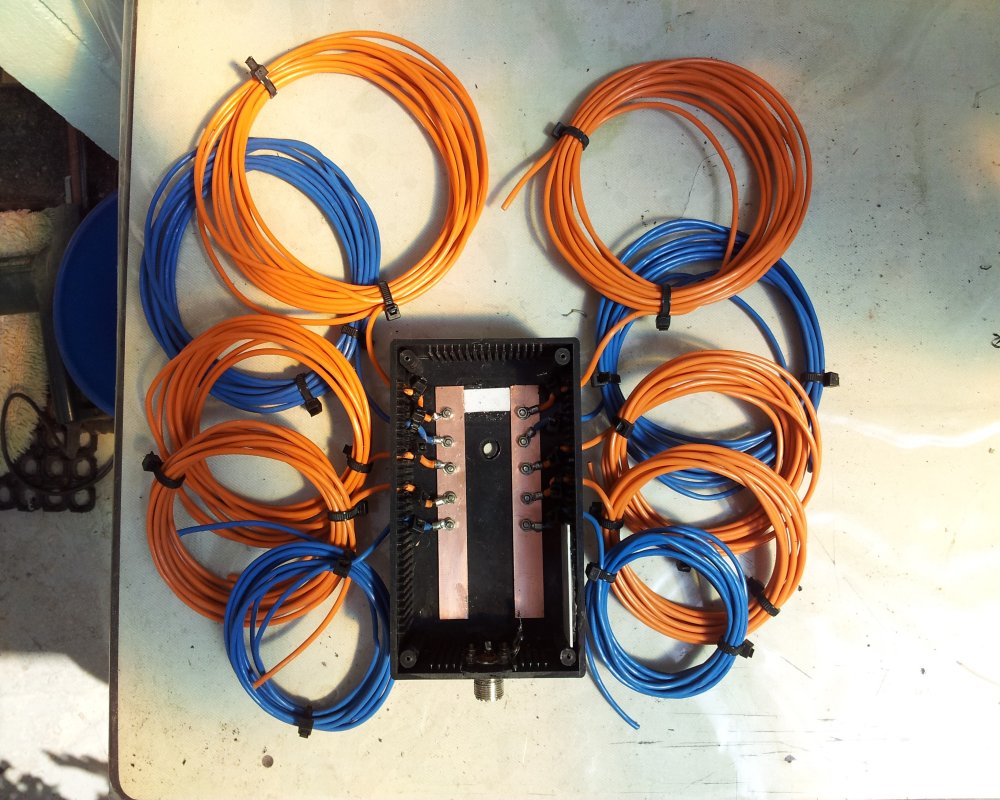

Le coffret ou sont connecter les fils des antennes 14-17-15-12-10. La PL259 étant fixée il reste les deux tors ferrites a fixé et ces terminé

cob15 ON4CN

Cliquez sur une vignette pour agrandir

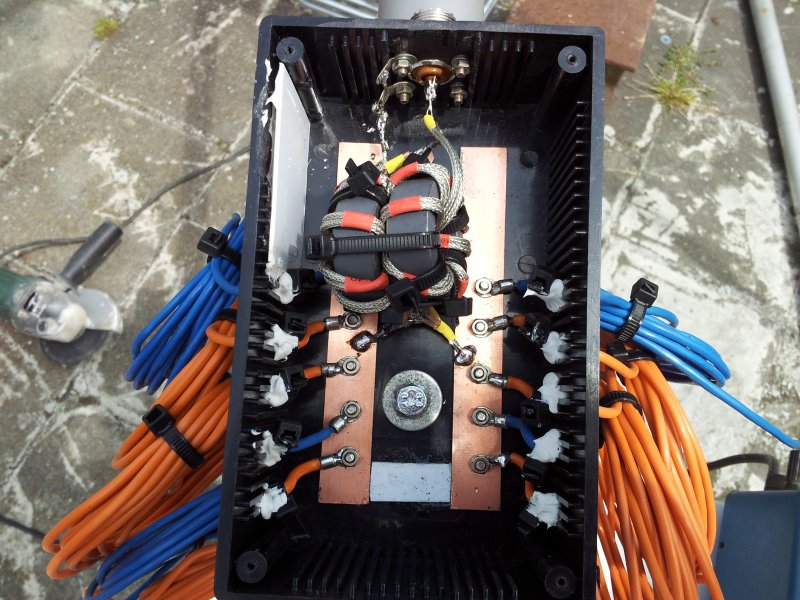

Les deux tors ferrite montée a leurs emplacement

cob9 ON4CN

Cliquez sur une vignette pour agrandir

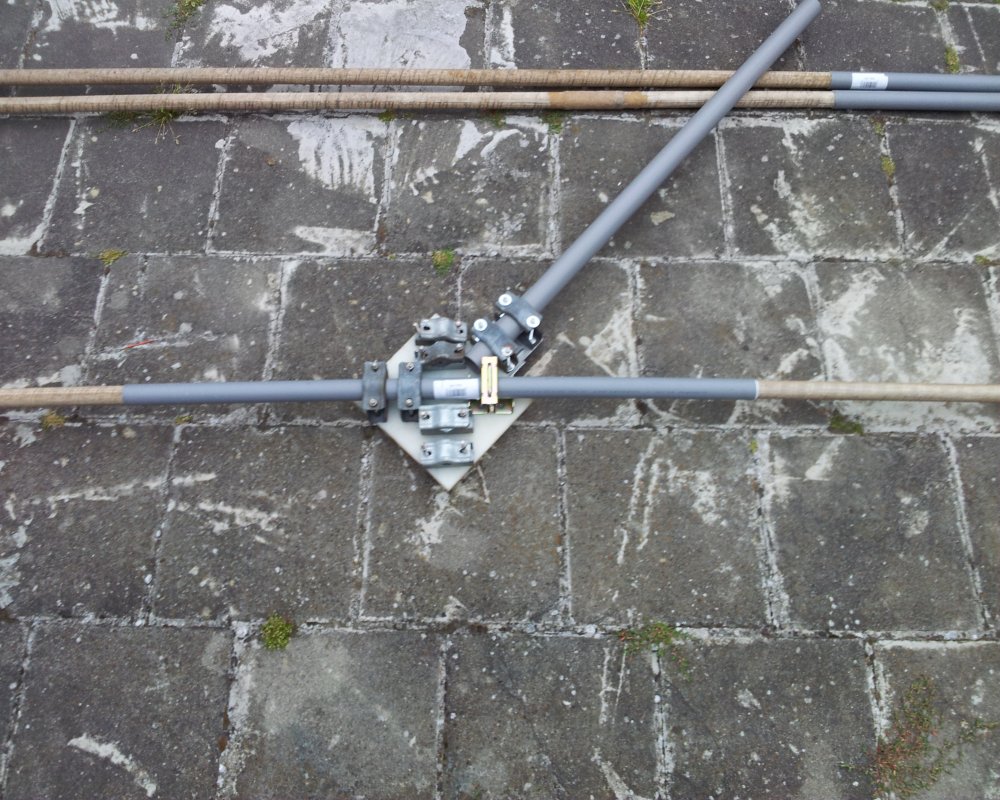

Voici ma réalisations, pour les croisions j’ai utilisé du tube de PVC acheté dans un magasin de bricolage local. Pour les supports des files j’utilise
des cannes en en fibre de verre une récupérations. Un morceau de tuyau PVC de 50 cm de longs ou l’on introduit la canne en fibre de verre

cob18 ON4CN

Cliquez sur une vignette pour agrandir

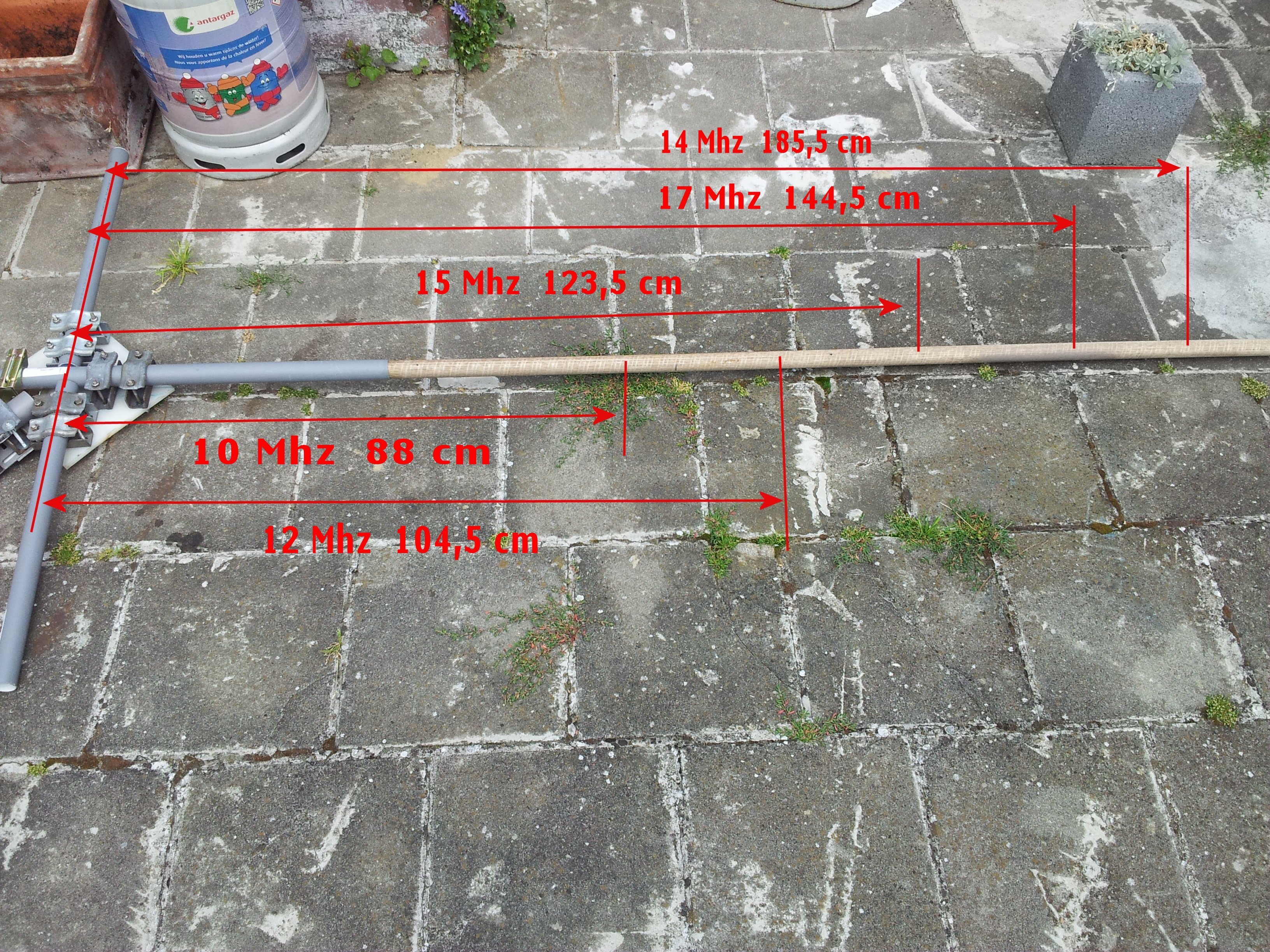

Les mesures pour les files des différente bandes le tableaux ci-dessous donne les différente mesures

Bande ( m )   Centre / Angle ( cm )

20                    185,5

17                    144,5

15                    123,5

12                    104,5

10                     88

cob13 ON4CN

Cliquez sur une vignette pour agrandir

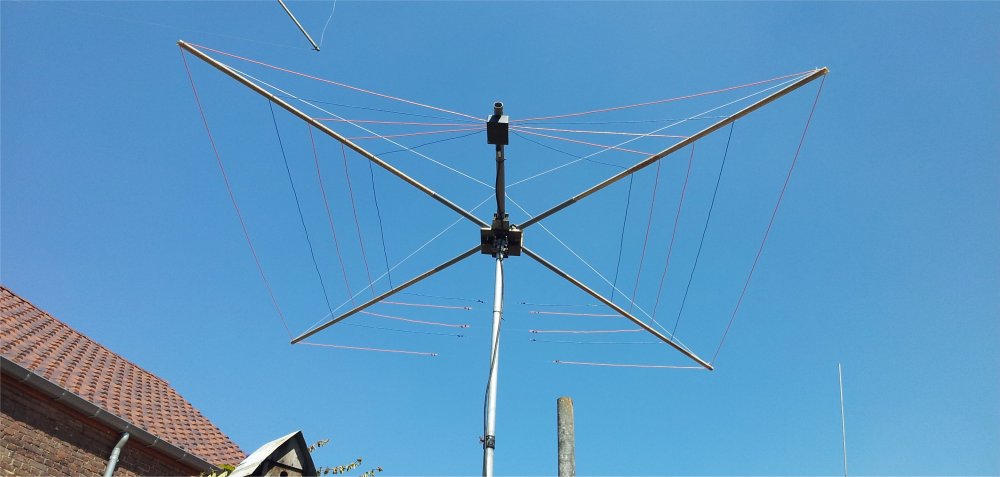

Le réglage de la cobweb débute par la bande 28 Mhz ensuite 24 Mhz ensuite 21 Mhg suivi du 18 Mhz pour finir par le 14 Mhz. L’antenne cobweb terminée pour les bandes 14-17-15-12-10
