Réalisation d’une Antenne 3,5 Mhz raccourci.



Réalisation d’une Antenne 3,5 Mhz raccourci.

Antenne Dipole 3.5

Cliquez sur une vignette pour agrandir la photo
Une solution pour l’utilisation en portable ou pour les stations qui, comme moi, disposent de peu de place… Le montage ne nécessite que quelques heures et il me permet de trafiquer sur 80 mètres a un prix défiant toute concurrence et ce avec d’excellents reports de mes correspondants. La bande passante étroite demande un réglage de l’antenne sur les fréquences que l’on veut privilégier. Pour ma part je l’ai taillée sur la fréquence de notre QSO hebdomadaire.

Réalisation des deux trappes :

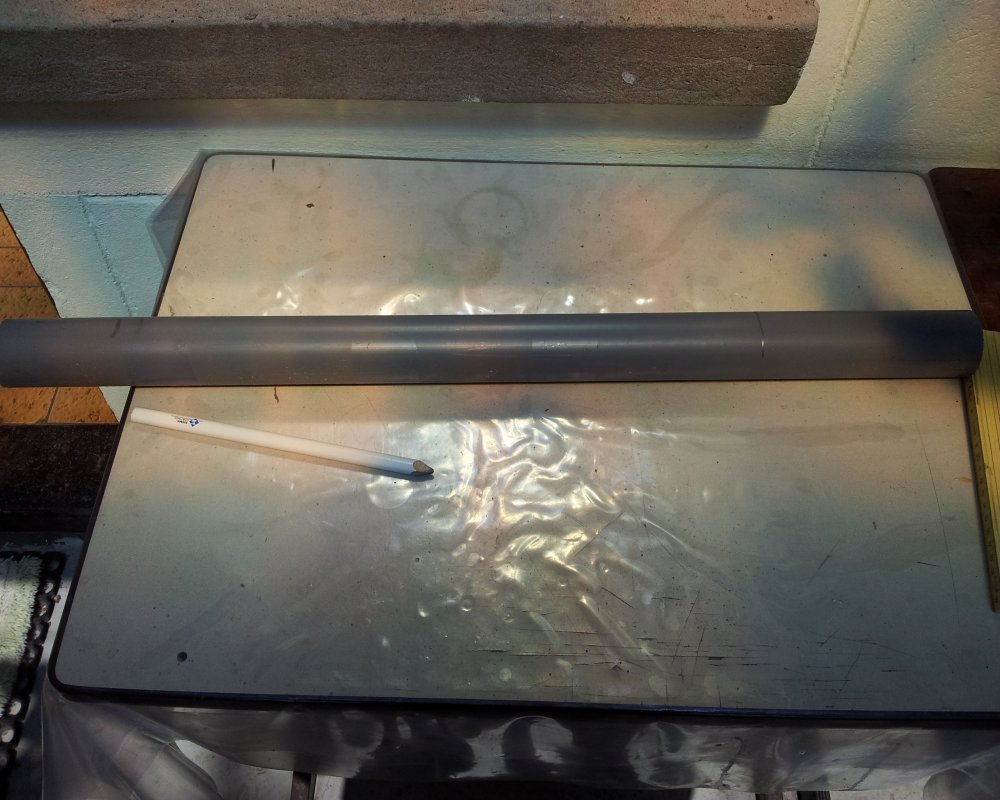

Un tube de PVC Haute Pression de longs 1 mètre de longs

Antenne Dipole 3.5 Mhz

Cliquez sur une vignette pour agrandir la photo

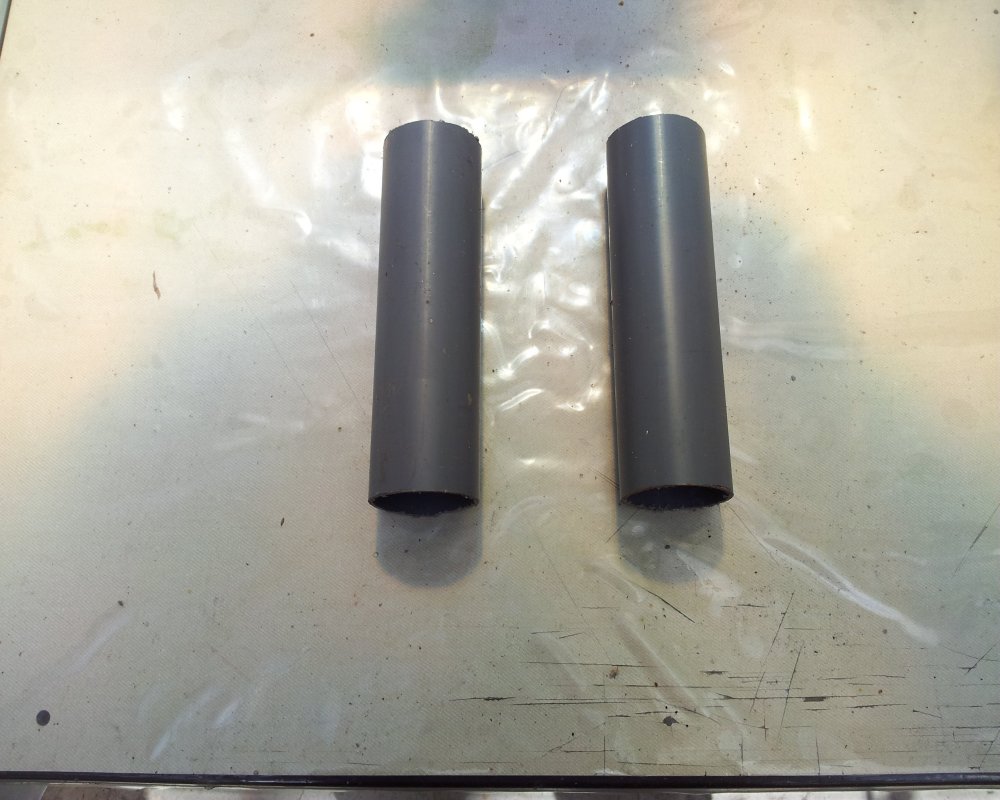

Pour cela couper deux morceaux de tube de PVC Haute Pression de 170 millimètres de longueur et de 50 millimètres de diamètre .

Antenne Dipole 3.5 Mhz Trappes

Cliquez sur une vignette pour agrandir la photo

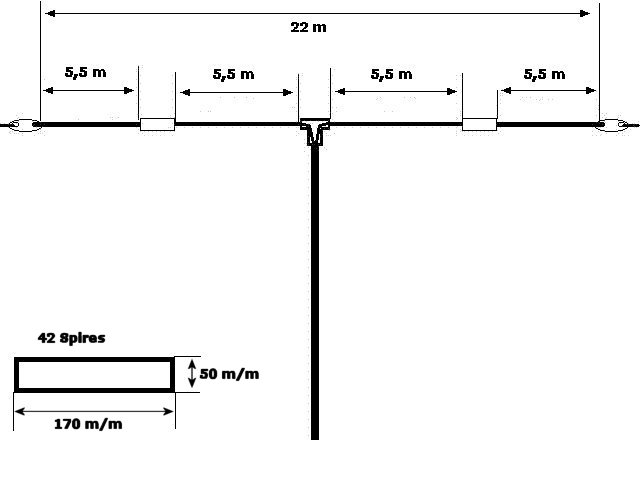

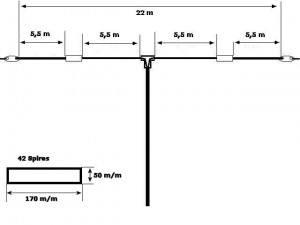

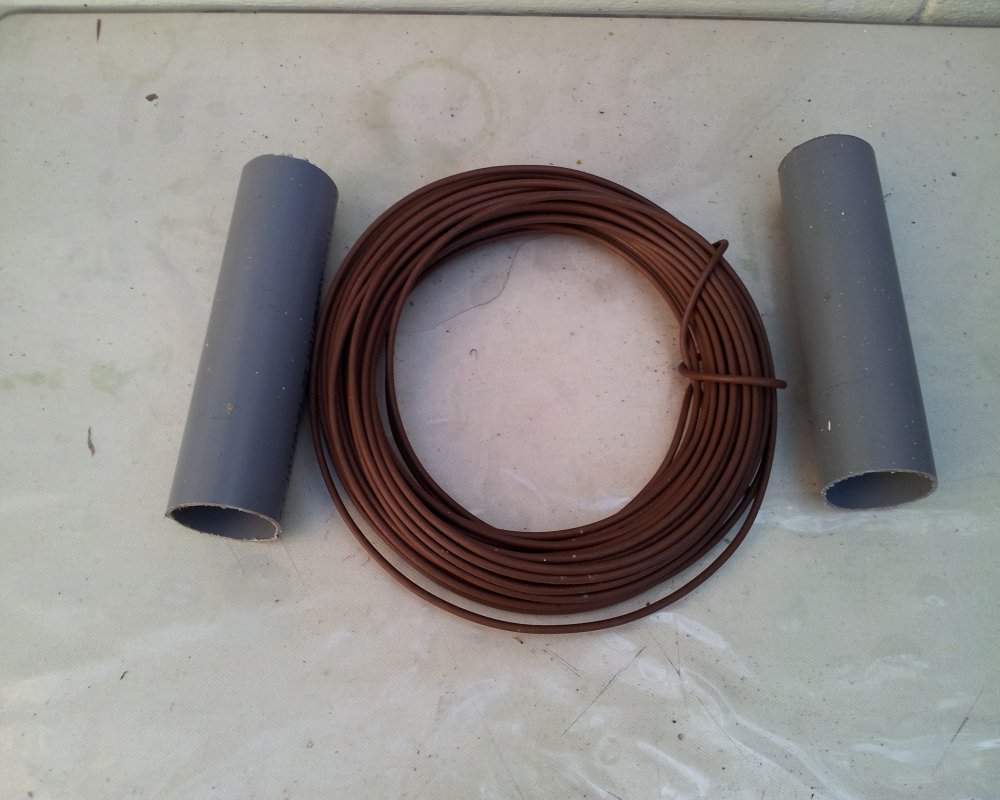

Le dipôle fait 2 x 11 mètres de fils 2.5 m/m, chaque brin coupé en son milieu par une self ;

Antenne Dipole 3.5 Fils

Cliquez sur une vignette pour agrandir la photo

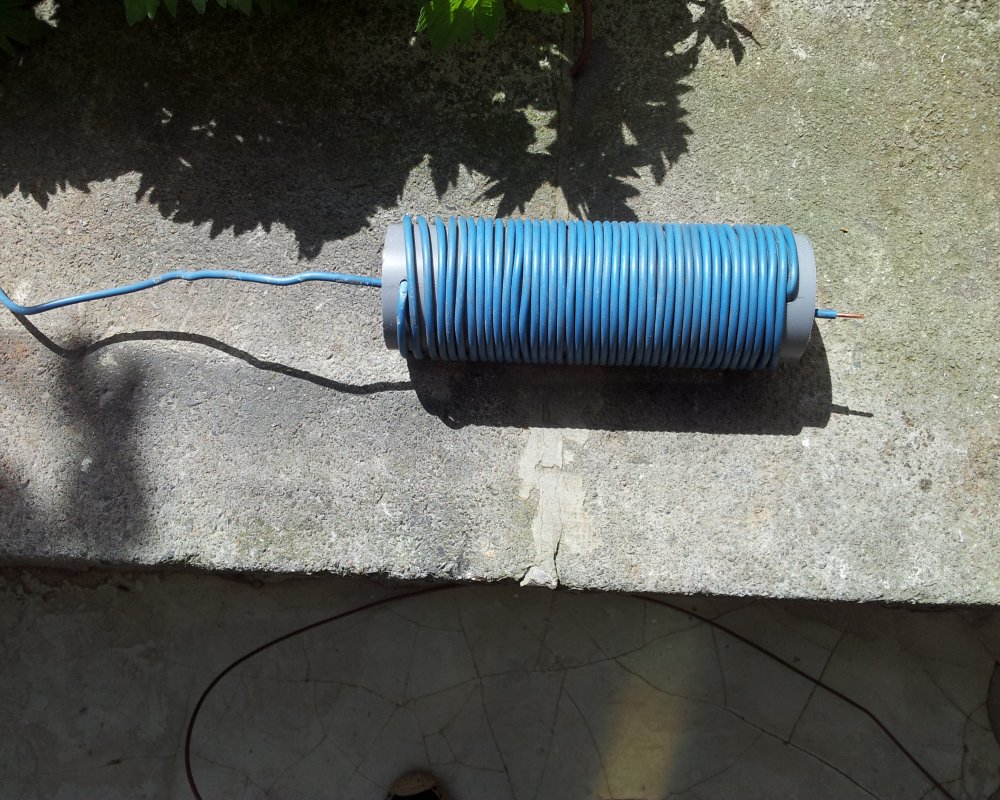

la self :

fil électricien monobrin 1,5 carré, avec sa gaine en plastique, 42 spires jointives sur mandrin plastique diamètre 50 mm.

Antenne dipole 3.5 Mhz self

Cliquez sur une vignette pour agrandir la photo


Antenne Diople SWR 2.5 Antenne Dipole SWR 1.1 Antenne Dipole SWR 3.0

Cliquez sur une vignette pour agrandir la photo

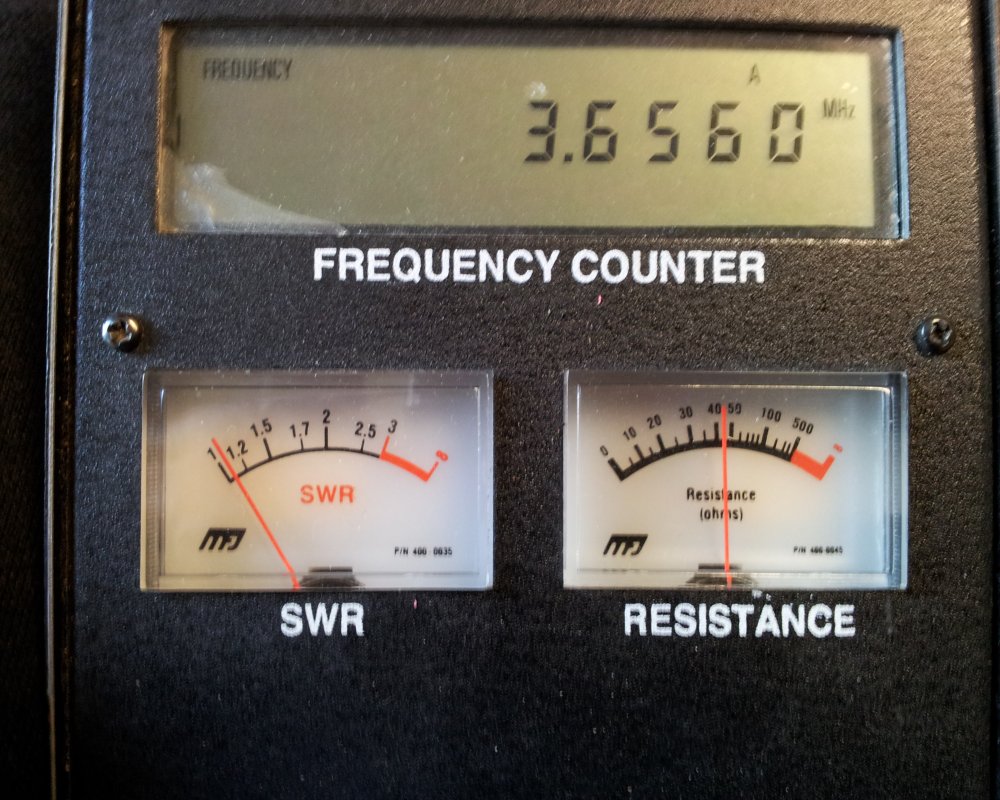

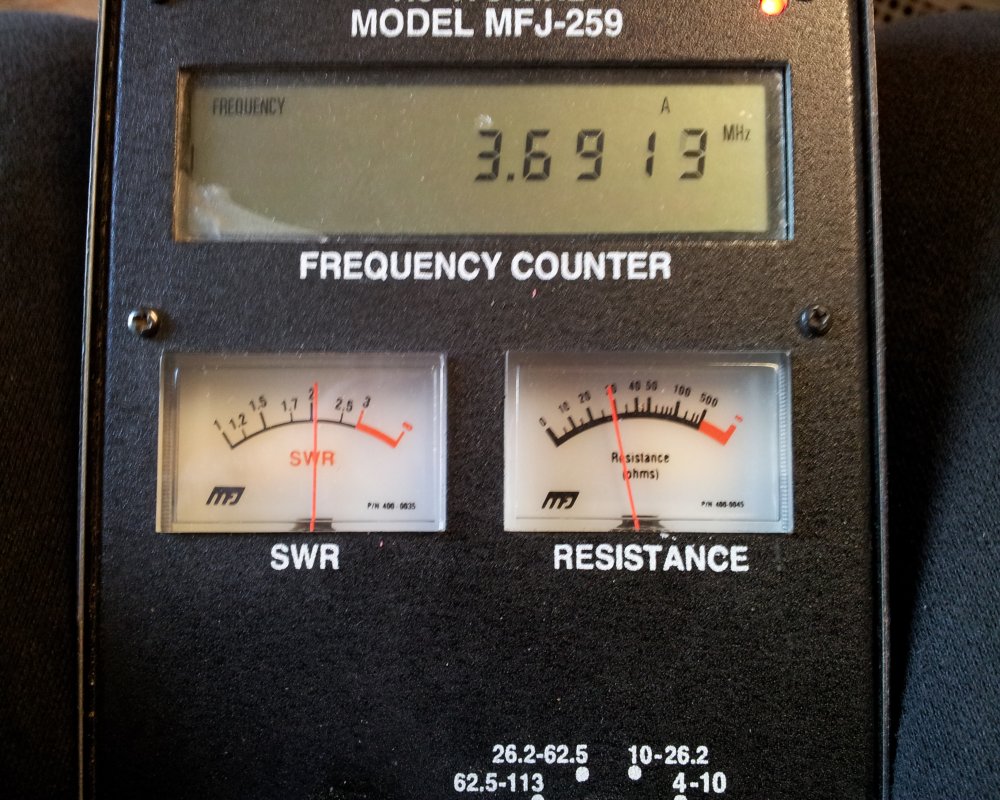

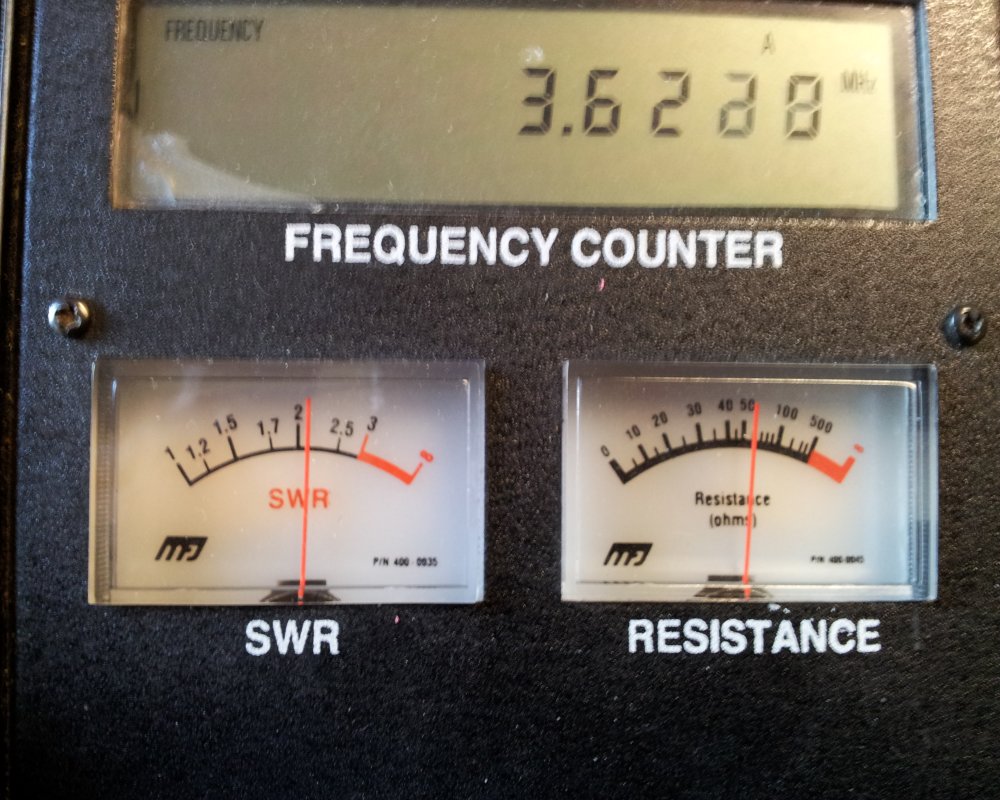

Ici ont peut voir le taux d’onde stationnaire sur ( R.O.S ) une partie de la bande SSB

Antenne Dipole Bande CW SWR 1.5 Antenne Dipole Bande CW SWR 1.0 Antenne Dipole Bande CW SWR 2.5

Cliquez sur une vignette pour agrandir la photo

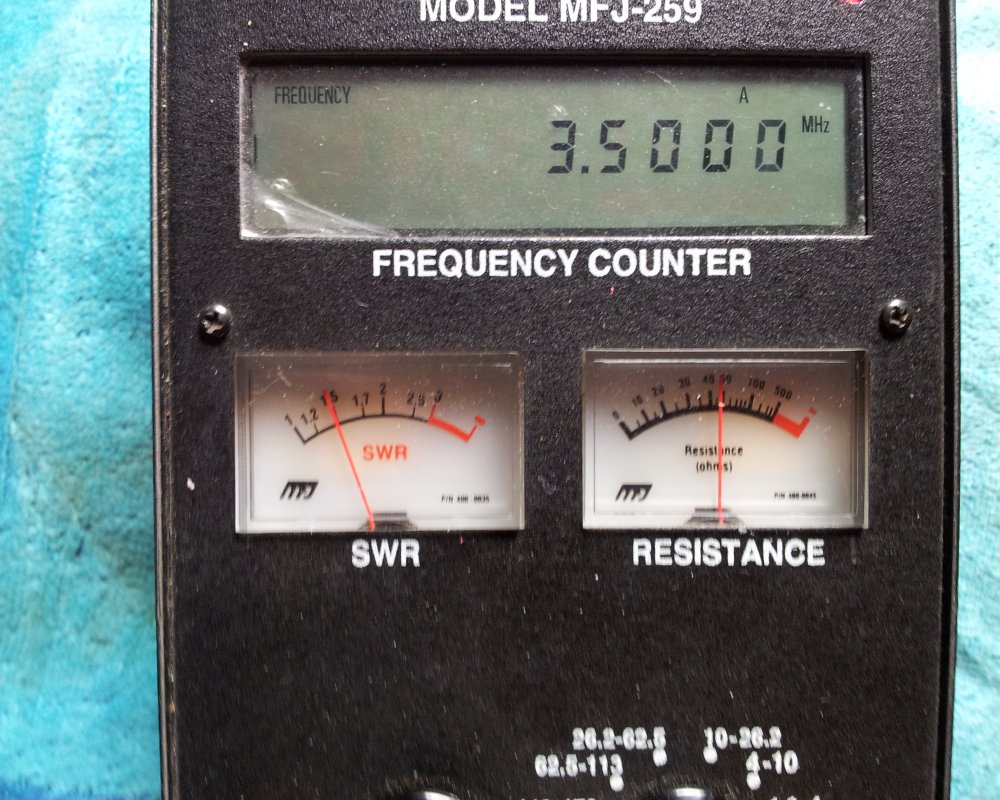

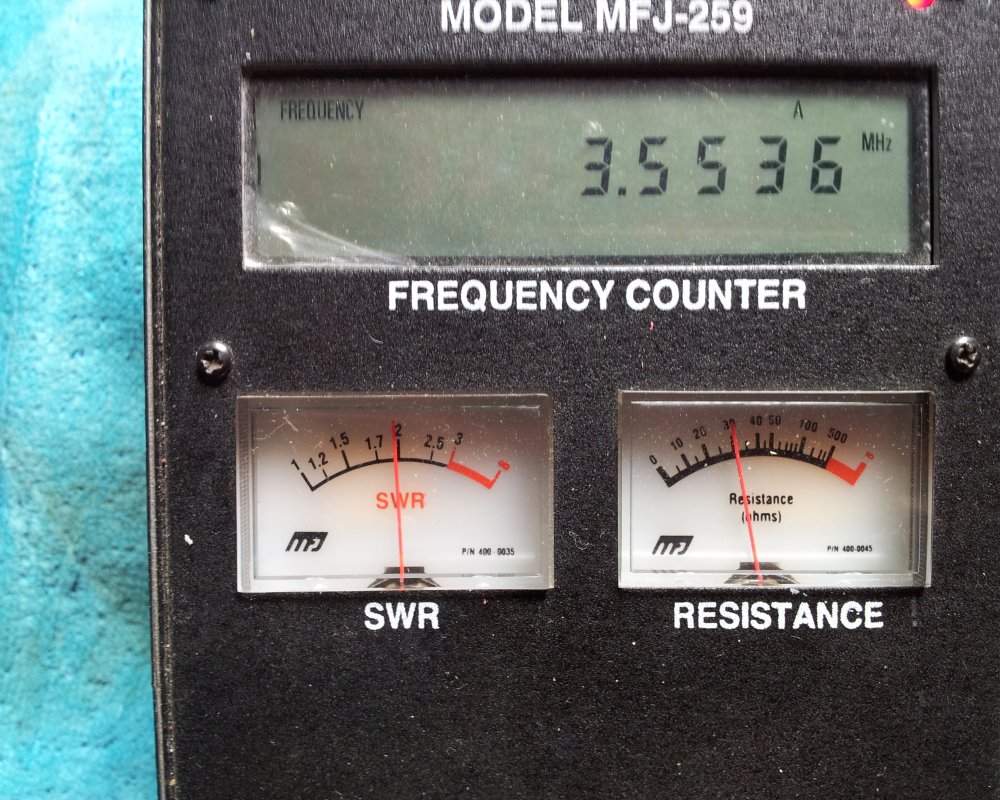

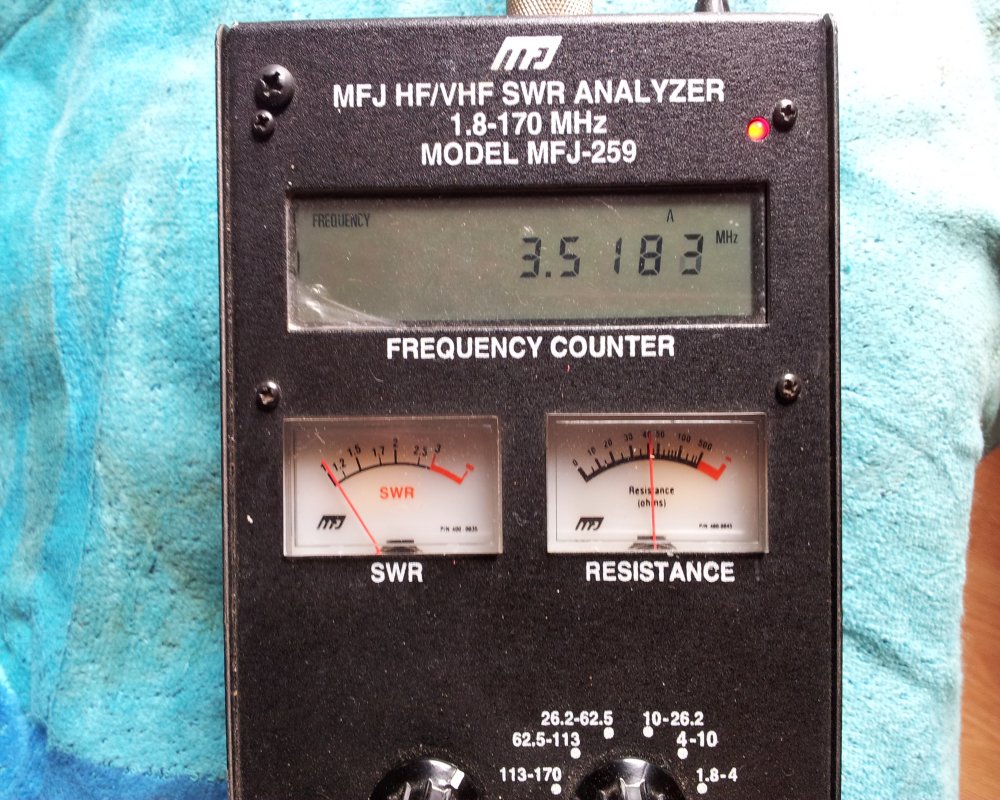

Ici ont peut voir le taux d’onde stationnaire sur ( R.O.S ) une partie de la bande CW

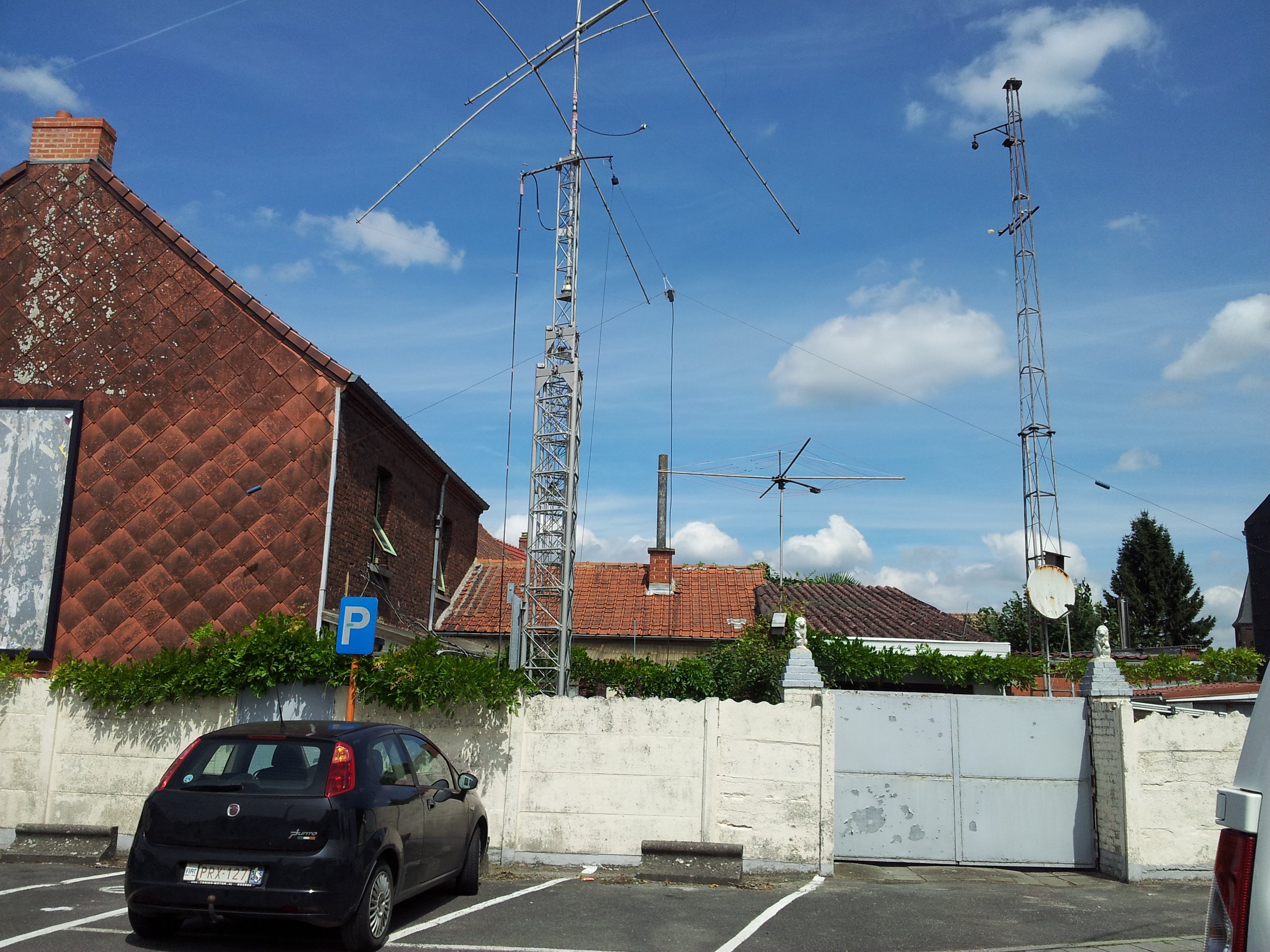

L’antenne installée :

Antenne Dipole 3.5 Mhz Raccourci ON4CN

Cliquez sur une vignette pour agrandir la photo
Une fois tendu, le réglage sur la fréquence choisie s’effectue en coupant plus ou moins les brins. Au cas où vous auriez été un peu violent avec la pince coupante et que vous ayez passé le point de réglage, pas de panique, il suffit de rallonger avec une épissure soudée à l’étain, isolée au ruban adhésif et de reprendre le réglage… Avec ce doublet raccourci vous n’aurez plus l’excuse du manque de place et de ne pas pouvoir participer au QSO Comme je travail le plus souvent en CW j’ai t’allier mon antenne en début de bande donc 5,50 + la bobine + 5,98 au total cela fait 11,48 m au départ j’avais démarrer sur les mesures de 5,50 + bobine + 5,50 au total 11 m la je tombé dans la partie phonie en rajoutant 48 cm je tombe dans la partie CW
