Décodeur de Morse avec un Arduino Nano

CW CW
Décodeur de Morse avec un Arduino Nano
arduino-nano



CW Décodeur

Si vous voulez construire un décodeur CW sans utiliser d’autres composants actifs d’une Atmel 328 – Arduino Uno, alors ce sera certainement quelque chose pour vous.

Décodeur Arduin uno

Cliquez sur une vignette pour agrandir la photo

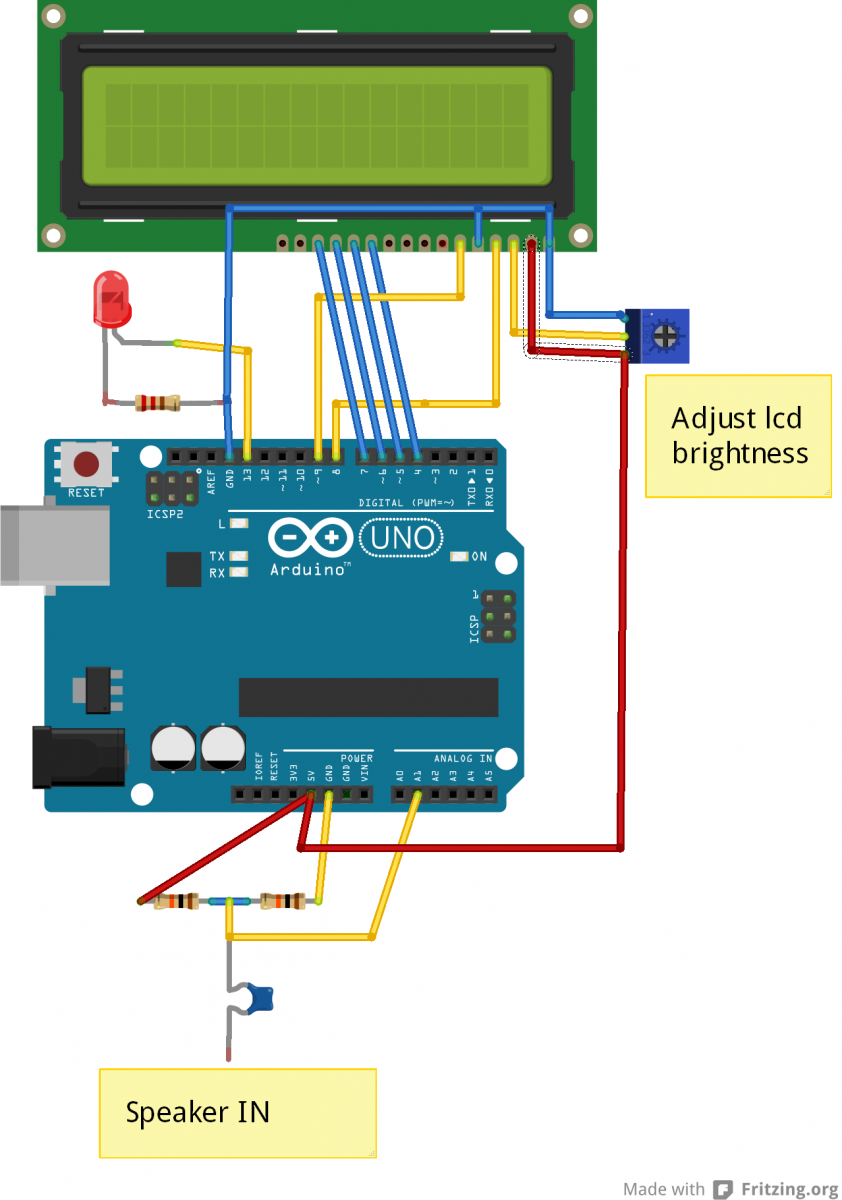

ici vous pouvez voir ma configuration de test … Une carte Arduino UNO et un panneau LCD, puis un peu de composants ..

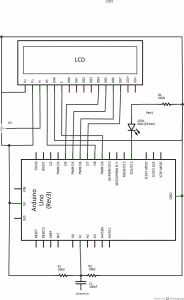

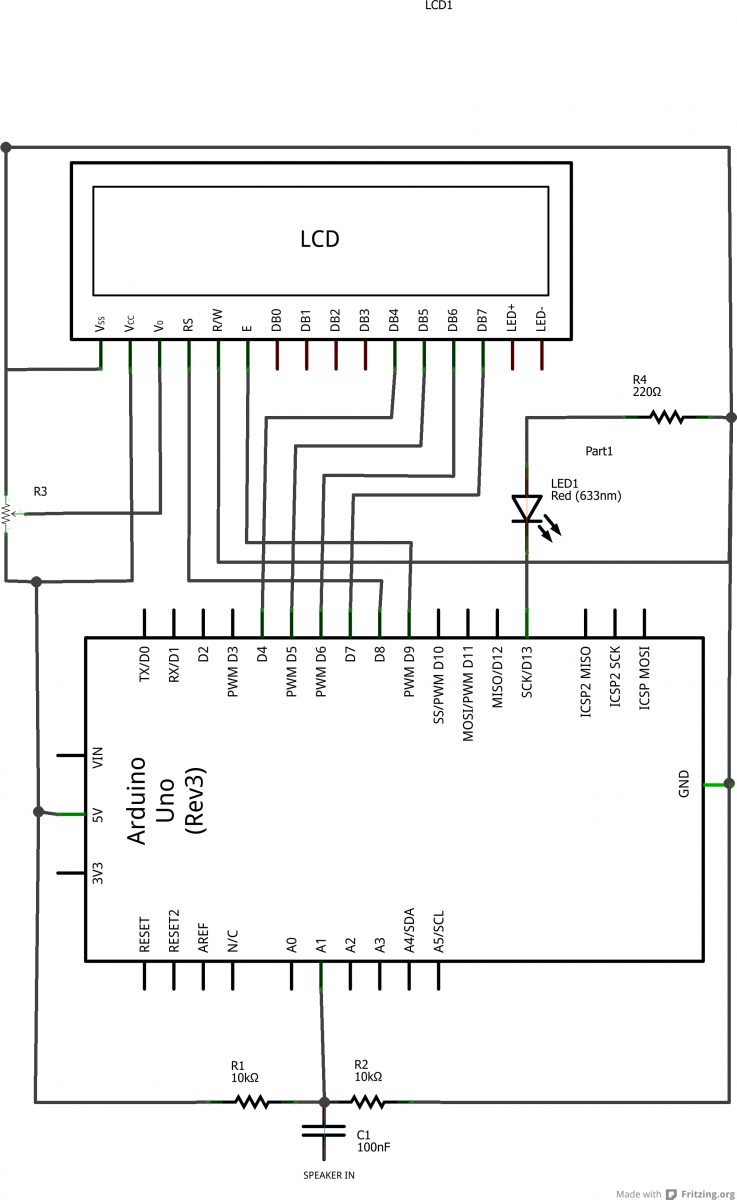

Le scematic est très simple. Seulement 2 10k résistances Situés entre GND et 5 volts et puis un condensateur en série avec le signal audio.

decoder_schem

Cliquez sur une vignette pour agrandir la photo

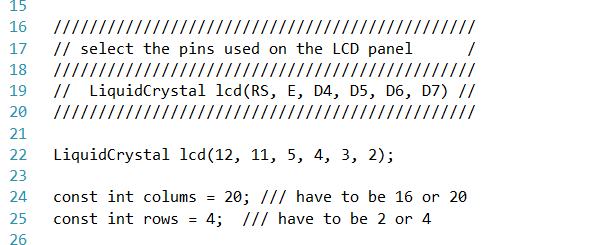

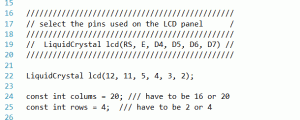

Le code peut prendre différents types d’affichages 2 * 16 ou 4 * 16 ou 2 * 20 ou 4 * 20 ..just Connect, puis le code gérera quand vous avez fait la configuration ..



kode1
Cliquez sur une vignette pour agrandir la photo

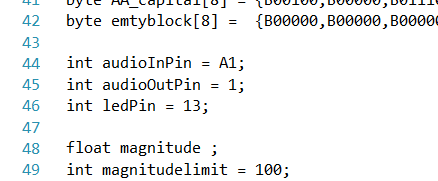

Ensuite, vous devez définir les broches que vous utilisez pour AudioIn et dont la broche que vous utilisez pour la Led ..

kode2

Cliquez sur une vignette pour agrandir la photo



MAINTENANT VOUS POUVEZ utiliser le décodeur sans plus MODIFICATIONS

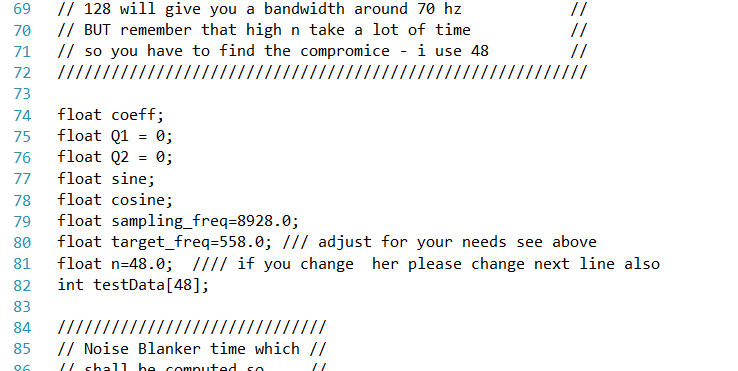

Pour commencer prendre la n = 48 (testdata [48]), puis vous pouvez choisir 558 Hz ou 744 Hz mabye qui sont bonnes pour recieveing

kode3

Cliquez sur une vignette pour agrandir la photo

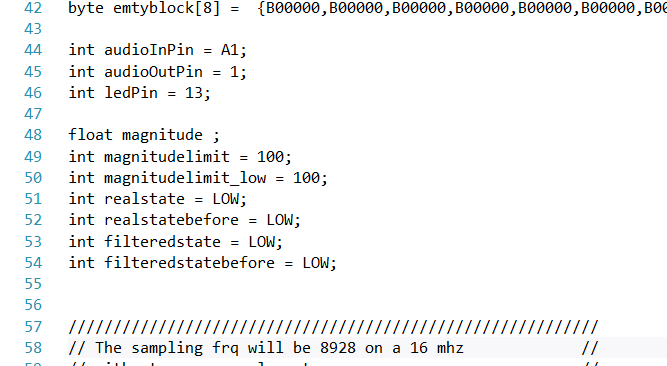

La vous êtes prêt pour aller ….



kode4
Cliquez sur une vignette pour agrandir la photo



Ici vous pouvez télécharger le code suivant: Download version 1.1 Faites un clic droit sur la souris et choisissez Enregistrer sous …



Liens vers d’autres constructeurs:

k2jji.org/2014/09/18/arduino-base-cw-decoder/

sites.google.com/site/chipkituno32cwdecoder/

Ici vous pouvez voir Mr.Chiba très beau site jh1lhv.hatenablog.jp/entry/2015/01/17/001128

Et là, vous pouvez voir comment JA9MAT Hidehiko le construire avec des lettres chinoises Download M. Hidehiko utiliser un code de M. Chiba également.

Ici vous pouvez trouver un Danois qui ont travaillé sur le code www.planker.dk/Projects/Arduino/Decoder/Decoder.htm

Voici un projet de OZ1EDR oz1edr.dk/Arduino%20Uno/CW%20dekoder/Arduino%20CW.htm

Un autre lien www.oz5bir.dk/service1/teknik/cw%20dekoder/cw_dekoder.html

Et ici WB7QIW ces un fichier PDF www.wb7qiw.org/pdfs/HARC%20October%202014.pdf



Decodeur de Morse avec LCD I2C 4 Ligne



Ci-dessous le même décodeur mais avec un écrans plus grand LCD 4 lignes avec un I2C

  • Nano carte d’extension pour Arduino NANO
  • Un écran 20 x 4 avec I2C
  • 2 Résistances de 10 K
  • 1 Résistance de 220 CMS
  • 1 Condensateur de 100nf CMS

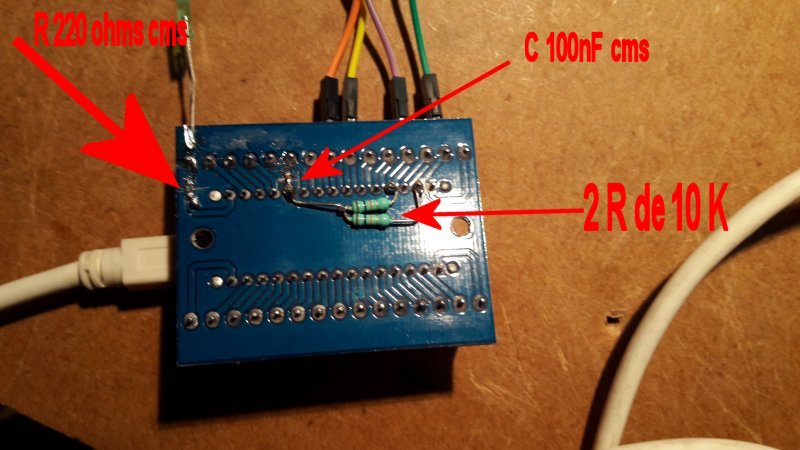

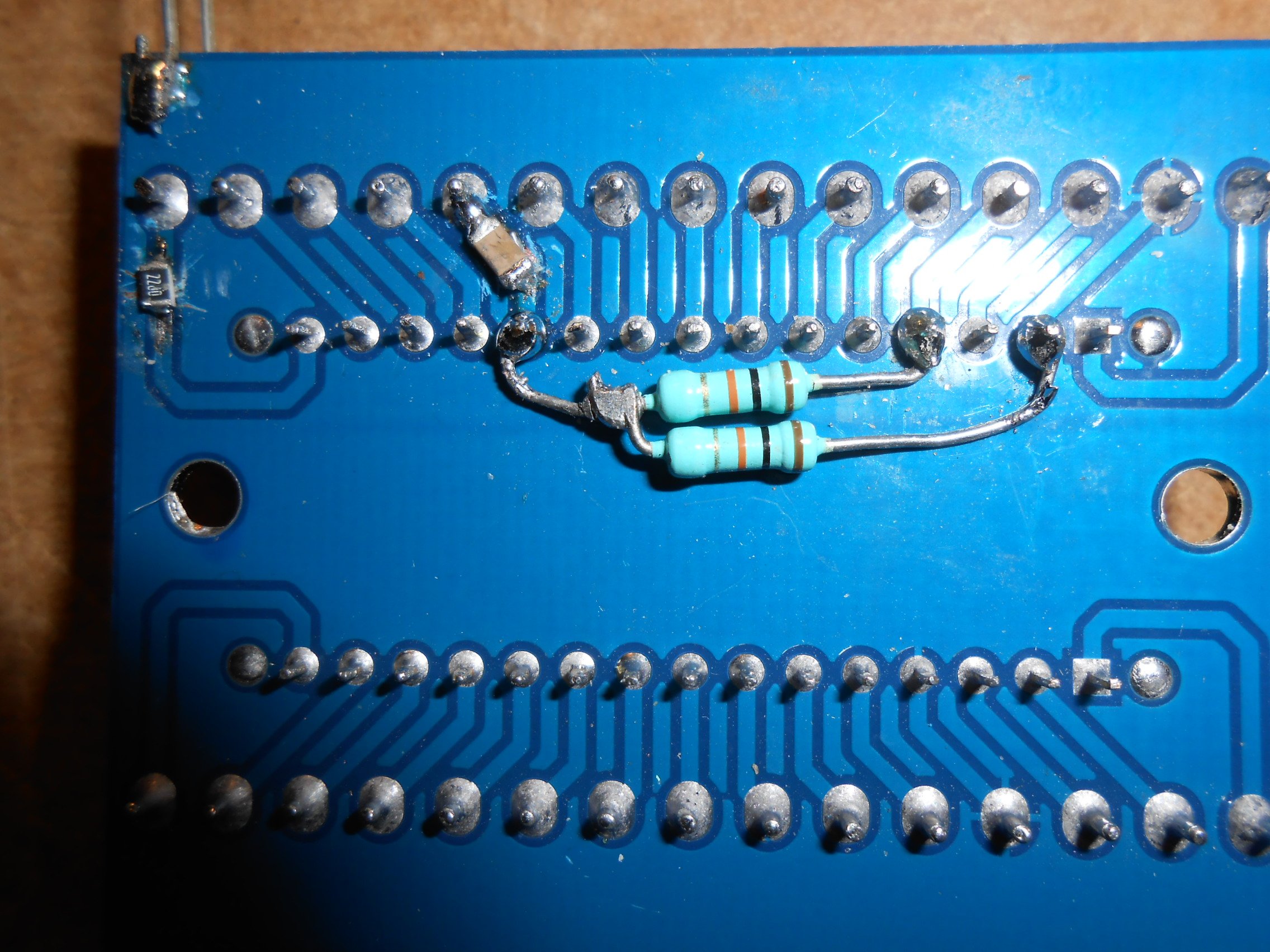

Sur la carte d’extension il faut coupé la piste D13 pour soudé la résistance de 220 ohm CMS pour placé votre diode LED sur l’entrée 13 et la masse
en siute il faut coupé la piste de la carte d’extension A1 pour soudé votre condensateur de 100nf CMS de cette emplacement les 2 résistance
de 10 k une sur le 5V et l’autre sur la masse

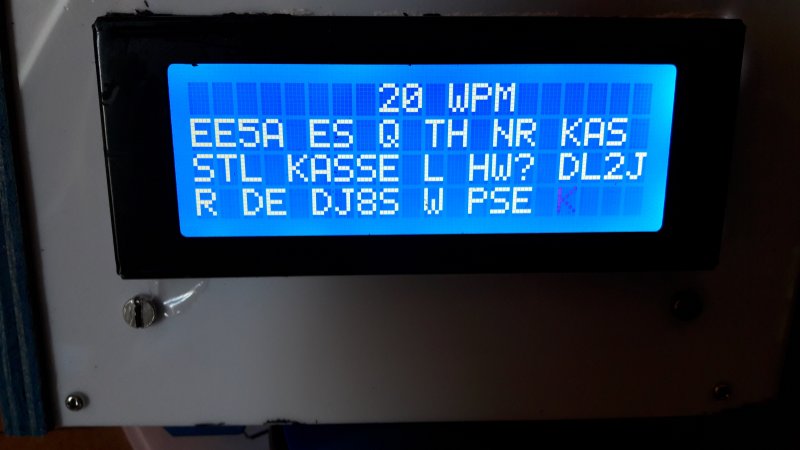

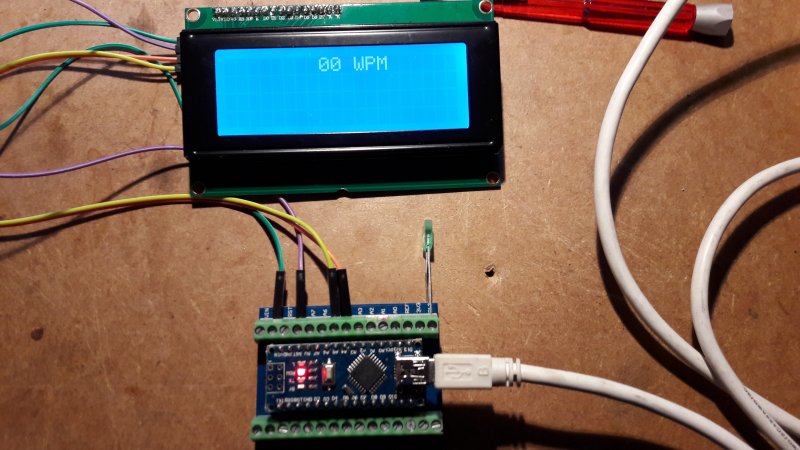

Quelques photos du Montages avec écran 4 lignes
decodeurIC2_4 decodeurIC2_2 decodeurIC2_1 decodeurIC2_3
Cliquez sur une vignette pour agrandir la photo

Une petite vidéo du décodeur en action
