WSJT-X 2.0 Mode d’emploi

WSJT-X 2.0 Mode d’emploi

Joseph H Taylor, Jr, K1JT
version 2.0.0
traduit en Français par Claude Deman, ON4CN

Version traduite en Français via Google Translate

Table of Contents

  • 10. Commandes à l’écran
  • 11. L’enregistrement
  • 12. Notes du décodeur
  • 13. Outils de mesure
  • 14. Programmes de coopération
  • 15. Dépendances de la plateforme
  • 16. Questions fréquemment posées
  • 17. Spécifications du protocole

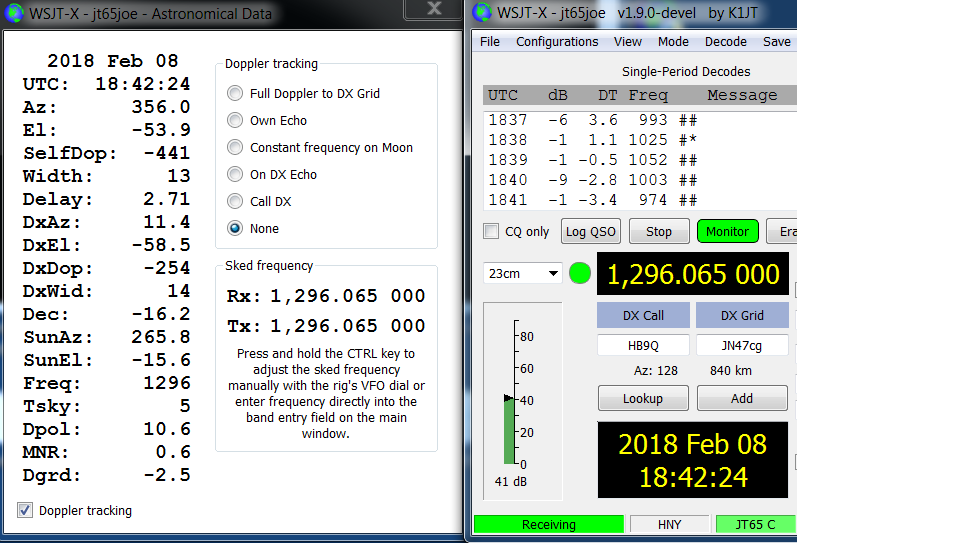

  • 18. Données astronomiques
  • 19. Programmes utilitaires
  • 20. Support
  • 21. La reconnaissance
  • 22. License
  • 1. Introduction

    WSJT-X est un programme informatique conçu pour faciliter les communications radio amateurs de base en utilisant des signaux très faibles. Les quatre premières lettres du nom du programme correspondent à «Communication de signal faible par K1JT», tandis que le suffixe «-X» indique que WSJT-X a commencé comme une branche étendue et expérimentale du programme WSJT..

    WSJT-Xversion 2.0 propose neuf protocoles ou modes différents: FT8, JT4, JT9, JT65, QRA64, ISCAT, MSK144, WSPR et Echo. Les cinq premiers sont conçus pour créer des QSO fiables dans des conditions de signaux extrêmement faibles. Ils utilisent une structure de message et un codage source presque identiques. JT65 et QRA64 ont été conçus pour EME («Moonbounce») sur les bandes VHF / UHF et se sont également révélés très efficaces pour la communication QRP mondiale sur les bandes HF. QRA64 présente de nombreux avantages par rapport au JT65, notamment une meilleure performance sur les signaux les plus faibles. Nous imaginons qu’à terme, il pourrait remplacer le JT65 pour une utilisation en EME. JT9 a été conçu à l’origine pour les bandes LF, MF et HF inférieures. Son sous-mode JT9A est 2 dB plus sensible que le JT65 tout en utilisant moins de 10% de la bande passante. JT4 offre une grande variété d’espacements de tonalité et s’est avéré très efficace pour l’EME sur les bandes de micro-ondes allant jusqu’à 24 GHz. Ces quatre modes «lents» utilisent des séquences d’une minute alternant émission et réception. Ainsi, un QSO minimal prend de quatre à six minutes – deux ou trois émissions par station, l’une émettant des minutes UTC impaires et l’autre paire. Le FT8 est similaire sur le plan opérationnel mais quatre fois plus rapide (séquences T / R de 15 secondes) et moins sensible de quelques dB. Sur les bandes HF, des QSO mondiaux sont possibles avec n’importe lequel de ces modes, avec des niveaux de puissance de quelques watts (voire des milliwatts) et des antennes à compromis. Sur les bandes VHF et supérieures, des QSO sont possibles (par type de propagation EME et autres) à des niveaux de signal de 10 à 15 dB inférieurs à ceux requis pour la CW.

    ISCAT, MSK144 et, éventuellement, les sous-modes JT9E-H sont des protocoles «rapides» conçus pour tirer parti des améliorations de signaux brèves générées par les traînées météoritiques ionisées, la dispersion des aéronefs et d’autres types de propagation. Ces modes utilisent des séquences chronométrées de 5, 10, 15 ou 30 s. Les messages utilisateur sont transmis de manière répétée à un débit élevé (jusqu’à 250 caractères par seconde, pour le MSK144) afin de tirer le meilleur parti des réflexions ou «pings» de météores les plus courtes. ISCAT utilise des messages de forme libre comportant jusqu’à 28 caractères, alors que MSK144 utilise les mêmes messages structurés que les modes lents et, éventuellement, un format abrégé avec des indicatifs hachés.

    WSPR (prononcé «murmure») signifie Weak Signal Propagation Reporter. Le protocole WSPR a été conçu pour sonder les chemins de propagation potentiels utilisant des transmissions de faible puissance. Les messages WSPR portent normalement l’indicatif d’appel, le localisateur de grille et la puissance de l’émetteur de la station émettrice en dBm. Ils peuvent être décodés à des rapports signal sur bruit aussi faibles que -31 dB dans une bande passante de 2500 Hz. Les utilisateurs WSPR disposant d’un accès Internet peuvent automatiquement télécharger les rapports de réception dans une base de données centrale appelée WSPRnet qui fournit une installation de cartographie, un stockage d’archives et de nombreuses autres fonctionnalités.

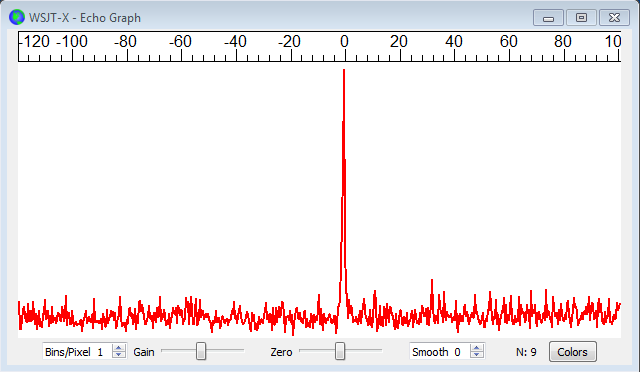

    Le mode Echo vous permet de détecter et de mesurer les échos de votre propre station provenant de la lune, même s’ils sont bien en dessous du seuil audible.

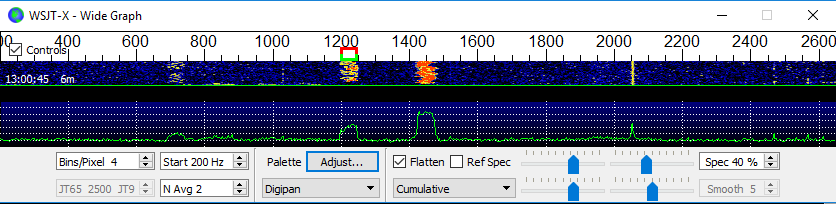

    WSJT-X fournit des affichages spectraux pour les bandes passantes de récepteur d’une largeur maximale de 5 kHz, un contrôle de plate-forme flexible pour presque toutes les radios modernes utilisées par les amateurs et une grande variété d’aides spéciales telles que le suivi Doppler automatique pour les QSO EME et les tests Echo. Le programme fonctionne aussi bien sur les systèmes Windows, Macintosh et Linux et des packages d’installation sont disponibles pour les trois plates-formes.

    Numéros de version : les numéros de version de WSJT-X comportent des numéros majeur, mineur et de correctif séparés par des points: par exemple, WSJT-X version 1.9.0. Les versions temporaires de la «version bêta» sont parfois utilisées avant la publication d’une nouvelle version à disponibilité générale, afin d’obtenir les réactions des utilisateurs. Par exemple, les versions 1.9.0-rc1, 1.9.0-rc2, etc. seraient des versions bêta menant à la version finale de la v1.9.0. Les candidats à la libération ne doivent être utilisés que pendant une courte période d’essai. Ils sont tenus implicitement de fournir des informations en retour au groupe de développement du programme. Les versions candidates ne doivent pas être utilisées en ondes après la publication d’une version complète portant le même numéro.

    1.1. Nouveau dans la version 2.0.0

    Pour une référence rapide, voici une courte liste des fonctionnalités ajoutées à WSJT-X depuis la version 1.9.1:

    • Les nouveaux protocoles FT8 et MSK144 avec des charges utiles 77 bits permettent ces améliorations :

      • Messages de concours optimisés pour VHF NA, EU VHF, Field Day, RTTY Roundup

      • Prise en charge complète des appels « /R » et « /P » dans les concours correspondants

      • Nouvelles fonctionnalités de journalisation pour la contestation

      • Intégration avec N1MM Logger+ et Writelog pour les concours

      • Prise en charge améliorée des indicatifs d’appel composés et non standard

      • Sensibilité presque égale (ou meilleure) par rapport aux anciens protocoles

      • Taux de faux décodage plus bas

    • Mise en évidence des couleurs améliorée des messages reçus

    • Amélioration de la sensibilité de la WSPR

    • Messages UDP étendus et améliorés envoyés aux programmes compagnons

    • Corrections de bugs et autres modifications mineures de l’interface utilisateur


      Notez que pour FT8 et MSK144, il n’y a pas de compatibilité ascendante avec WSJT-X 1.9.1 et versions   antérieures. Tous ceux qui utilisent ces modes doivent passer à WSJT-X 2.0 avant le 1er janvier 2019.


      WSJT-X version 2.0 supprime la prise en charge de Apple Mac OS X 10.9 (Mavericks). Il est possible de créer à   partir du source pour cette version du système d’exploitation, mais le package du programme d’installation de   DMG requiert la version 10.10 ou ultérieure.

    1.2. Documentation

    Dans ce manuel, les icônes suivantes attirent l’attention sur des types particuliers d’informations:


    Notes contenant des informations susceptibles d’intéresser certaines catégories d’utilisateurs.


    Conseils sur les fonctionnalités du programme qui pourraient autrement négligé.


    Avertissements sur l’utilisation qui pourrait entraîner des réactions indésirables conséquences.

    1.3. Comment vous pouvez contribuer

    WSJT-X fait partie d’un projet open-source publié sous le
    GNU General Public License (GPLv3). Si vous avez des compétences en programmation ou en documentation ou souhaitez contribuer au projet d’une autre manière, veuillez faire connaître vos intérêts à l’équipe de développement. Le référentiel de code source du projet est disponible à l’adresse suivante: SourceForge, et la communication entre les développeurs a lieu sur le réflecteur de courrier électronique wsjt-devel@lists.sourceforge.net.Les rapports de bogues et les suggestions de nouvelles fonctionnalités, les améliorations apportées au Guide de l’utilisateur WSJT-X, etc., peuvent également être envoyés au.WSJT Group réflecteur email. Vous devez rejoindre le groupe approprié avant de poster sur l’une des listes de diffusion.

    2. Configuration requise

    • Émetteur-récepteur et antenne SSB

    • Ordinateur sous Windows (XP ou ultérieur), Linux ou OS X

    • Processeur 1,5 GHz ou plus rapide et 200 Mo de mémoire disponible; plus rapide les machines sont meilleures

    • Moniteur avec une résolution d’au moins 1024 x 780

    • Interface ordinateur-radio utilisant un port série ou une clé USB équivalente dispositif pour la commutation T / R, ou le contrôle CAT, ou VOX, tel que requis pour vos connexions radio-ordinateur

    • Périphériques d’entrée et de sortie audio pris en charge par le système d’exploitation et configuré pour un taux d’échantillonnage de 48 000 Hz, 16 bits

    • Connexions audio audio ou équivalentes USB entre l’émetteur-récepteur et l’ordinateur

    • Un moyen de synchroniser l’horloge de l’ordinateur sur l’heure UTC en moins de ± 1 seconde

    3. Installation

    Les packages d’installation pour les versions publiées sous Windows, Linux et OS X se trouvent sur le WSJT Home Page. Cliquez sur le lien WSJT-X dans la marge de gauche et sélectionnez le package approprié pour votre système d’exploitation.

    3.1. Windows

    Téléchargez et exécutez le fichier de package wsjtx-2.0.0-win32.exe, en suivant ces instructions:

    • Installe WSJT-X dans son propre répertoire, par exemple C:\WSJTX ou `C:\WSJT\WSJTX`, plutôt que l’emplacement conventionnel C:\Program Files (x86)\WSJTX.

    • Tous les fichiers de programme relatifs à WSJT-X seront stockés dans le répertoire choisi. répertoire d’installation et ses sous-répertoires.

    • Les journaux et autres fichiers accessibles en écriture se trouvent normalement dans le répertoire

    C:\Users\<username>\AppData\Local\WSJT-X.

    Votre ordinateur peut être configuré pour que ce répertoire soit «invisible». C’est là, cependant, et accessible. Un   autre nom de répertoire (raccourci) est "%LocalAppData%\WSJT-X\".
    • L’installation Windows intégrée pour la synchronisation de l’heure n’est généralement pas adéquate. Nous recommandons le programme Meinberg NTP (voir Network Time Protocol Setup pour télécharger et installer les instructions) ou Dimension 4 à partir de Thinking Man Software. Les versions récentes de Windows 10 sont désormais livrées avec un service de synchronisation de temps Internet plus performant qui convient s’il est configuré correctement.


    • WSJT-X À partir de cette version, WSJT-X nécessite l’installation des bibliothèques OpenSSL. Des bibliothèques appropriées peuvent déjà être installées sur votre système. Sinon, vous verrez cette erreur peu de temps après le démarrage. Pour résoudre ce problème, vous devez installer les bibliothèques OpenSSL.

    • Vous pouvez télécharger un package OpenSSL approprié pour Windows OpenSSL Packages, vous avez besoin de la dernière version Win32 v1.0.2 Lite (Notez que c’est le package Win32 même si vous utilisez un système d’exploitation Windows 64 bits) qui était au moment de la rédaction Win32 OpenSSL Lite Package.

    • Installez le package et acceptez les options par défaut, notamment la possibilité de copier le fichier. OpenSSL DLLs dans le répertoire système Windows (c’est important).

    image2     Si vous obtenez toujours la même erreur réseau après l’installation des bibliothèques OpenSSL, vous devez     également installer le logiciel. Microsoft VC++ 2013 Redistributable composant. Depuis la page de     téléchargement, sélectionnez vcredist_x86.exe et lancez-le pour l’installer.



    image3   image1 Si vous ne pouvez pas installer le OpenSSL bibliothèques ou ne disposent pas d’une connexion Internet sur   l’ordinateur utilisé pour exécuter
    WSJT-X 2.0, vous pouvez télécharger le fichier LoTW manuellement. Aller à
      https://lotw.arrl.org/lotw-user-activity.csv dans un navigateur Web, téléchargez le fichier, puis déplacez-le vers le   WSJT-X log files directory. Ce répertoire peut être ouvert en sélectionnant

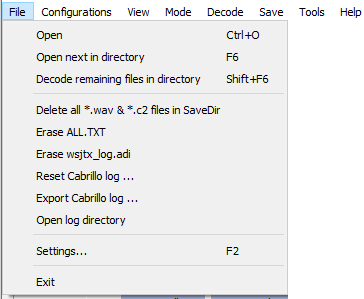

      Fichier Ouvrir le répertoire du journal..
    • WSJT-X attend de votre carte son l’échantillonnage brut à 48 000 Hz. Pour vous assurer que tel sera le cas lors de l’exécution de versions récentes de Windows, ouvrez le son panneau de commande et sélectionnez à son tour le enregistrement et la lecture onglets. Cliquer sur propriété,
      puis Avancé et sélectionnez 16 bits, 48 ??000 Hz (qualité DVD). Échange de toutes les fonctionnalités d’amélioration audio pour ces appareils.

    • Vous pouvez désinstaller WSJT-X en cliquant sur son lien Désinstaller dans le menu Démarrer de Windows ou en utilisant Désinstaller un programme dans l’option Programmes et fonctionnalités du Panneau de configuration Windows ou dans les paramètres des applications de Windows 10.

    3.2. Linux

    Debian, Ubuntu et d’autres systèmes basés sur Debian, notamment Raspbian:



    image2   L’équipe du projet publie des packages d’installation binaires pour Linux lorsqu’une nouvelle version de WSJT-X   est annoncée. Notez qu’ils sont conçus pour cibler une version contemporaine d’une distribution Linux. Bien que   celles-ci puissent fonctionner sur les versions les plus récentes de Linux ou même sur des distributions différentes,   il est peu probable qu’elles fonctionnent sur des versions plus anciennes. Consultez les notes fournies avec la   version pour plus de détails sur les distributions et les versions de Linux ciblées. Si le package binaire n’est pas   compatible avec votre distribution ou version Linux, vous devez créer l’application à partir des sources.



    • 32-bit: wsjtx_2.0.0_i386.deb

      • À installer :

        sudo dpkg -i wsjtx_2.0.0_i386.deb

      • Désinstaller :

        sudo dpkg -P wsjtx

      • À installer :

        sudo dpkg -i wsjtx_2.0.0_amd64.deb

      • À installer :

        sudo dpkg -i wsjtx_2.0.0_armhf.deb

      • Désinstaller :

        sudo dpkg -P wsjtx

      Vous devrez peut-être également exécuter la commande suivante dans un terminal :

      sudo apt install libqt5multimedia5-plugins libqt5serialport5 libqt5sql5-sqlite libfftw3-single3

      Fedora, CentOS, Red Hat et d’autres systèmes basés sur rpm :

      • À installer :

        sudo rpm -i wsjtx-2.0.0-i686.rpm

      • Désinstaller :

        sudo rpm -e wsjtx

    • 64-bit: wsjtx-2.0.0-x86_64.rpm

      • À installer :

        sudo rpm -i wsjtx-2.0.0-x86_64.rpm

      • Désinstaller :

        sudo rpm -e wsjtx

      • Vous devrez peut-être également exécuter la commande suivante dans un terminal :

        sudo dnf install fftw-libs-single qt5-qtmultimedia qt5-qtserialport



    3.3. OS X et macOS

    OS X 10.9 et ultérieur: Télécharger le fichier wsjtx-2.0.0-Darwin.dmg sur votre bureau, double-cliquez dessus et consultez son Lisez-moi fichier pour les notes d’installation importantes.

    Si vous avez déjà installé une version précédente, vous pouvez la conserver en modifiant son nom dans le dossier Applications (par exemple, à partir de WSJT-X to
    WSJT-X_1.9). Vous pouvez ensuite passer à la phase d’installation.

    Prenez également note de ce qui suit :

    • Utilisez le Mac Configuration audio MIDI Utilitaire pour configurer votre carte son au format 16 bits à deux canaux 48 000 Hz.



    image2   Si vous utilisez macOS avec un périphérique audio externe et constatez que l’audio Tx bascule spontanément sur   le périphérique audio de la carte mère après quelques transmissions, essayez de régler le taux d’échantillonnage   sur 44100 Hz au lieu des 48000 Hz recommandés.



    • utiliser Préférences de système pour sélectionner une source de temps externe afin que votre horloge système reste synchronisée sur UTC.

    • Pour désinstaller, faites simplement glisser le WSJT-X demande de Applications à la poubelle..

    4. Paramètres

    Sélectionnez Paramètres dans le menu Fichier ou en tapant F2. (Sous Macintosh, sélectionnez Préférences dans le menu WSJT-X ou utilisez le raccourci clavier Cmd +,). Les sections suivantes décrivent les options de configuration disponibles sur chacun des huit onglets pouvant être sélectionnés en haut de la fenêtre.



    4.1. Général

    images05

    Sélectionnez l’onglet Général dans la fenêtre Paramètres. Sous Détails de la station, entrez votre indicatif, votre localisateur de grille (de préférence le localisateur à 6 caractères) et votre numéro de région IARU. La région 1 est l’Europe, l’Afrique, le Moyen-Orient et l’Asie du Nord; Région 2 les Amériques; et région 3 Asie du Sud et Pacifique. Cette information sera suffisante pour les tests initiaux.

    La signification des options restantes sous l’onglet Général devrait être explicite après que vous ayez créé certains QSO avec WSJT-X. Vous pouvez revenir ultérieurement pour définir ces options selon vos préférences.



    image2   Si vous utilisez un indicatif avec un préfixe ou un suffixe add-on ou si vous souhaitez utiliser une station utilisant   un tel appel, veillez à lire la section Compound Callsigns.



    image2   La vérification Activer les fonctionnalités VHF / UHF / Hyperfréquence désactive nécessairement la capacité   de multi-décodage à large bande de JT65. Dans la plupart des cas, vous devez désactiver cette fonction lorsque   vous utilisez HF.

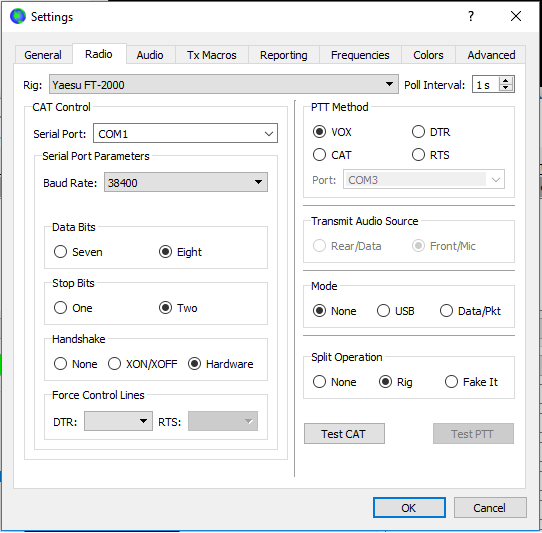

    4.2. Radio

    images06

    WSJT-X offre un contrôle CAT (émetteur-récepteur assisté par ordinateur) des fonctionnalités pertinentes des émetteurs-récepteurs les plus modernes. Pour configurer le programme de votre radio, sélectionnez l’onglet Radio.

    • Sélectionnez votre type de radio dans la liste déroulante intitulée Rig ou None si vous ne souhaitez pas utiliser le contrôle CAT.

      • Sinon, si vous avez configuré votre station pour le contrôle par
        DX Lab Suite Commander, Flrig, Ham Radio Deluxe, Hamlib NET rigctl, ou Omni-Rig, vous pouvez sélectionner l’un de ces noms de programmes dansRig vous pouvez sélectionner l’un de ces noms de programme dans la liste Rig. Dans ces cas, le champ de saisie immédiatement sous le contrôle CAT sera renommé comme suit: Network Server. Laissez ce champ vide pour accéder à l’instance par défaut de votre programme de contrôle s’exécutant sur le même ordinateur. Si le programme de contrôle s’exécute sur un ordinateur et / ou un port différent, spécifiez-le ici. Passez le pointeur de la souris sur le champ de saisie pour afficher les détails de mise en forme requis.

      • Sélectionner Omni-Rig Rig 1 ou Omni-Rig Rig 2 se connecter à un Omni-Rig serveur installé sur le même ordinateur. Omni-Rig sera lancé automatiquement par WSJT-X.



    image2 Omni-Rig est disponible uniquement sous Windows.



    • l’ ensemble Poll Interval à l’intervalle souhaité pour WSJT-X pour interroger votre radio. Pour la plupart des radios, un petit nombre (par exemple, 1 à 3 s) convient.

    • Contrôle CAT: Pour que WSJT-X puisse contrôler la radio directement plutôt que par un autre programme, définissez les paramètres suivants:

    • Sélectionnez le Port Serie ou Network Server y compris le numéro de port de service utilisé pour communiquer avec votre radio.



    image2   Une valeur spéciale de l’USB est disponible pour les périphériques USB personnalisés tels que ceux utilisés par   certains kits SDR. Ce n’est pas la même chose qu’un port série virtuel fourni par des transcendeurs connectés par   USB et des interfaces CAT, pour ceux qui utilisent le nom du   port COM ou du port série qui les désigne.



    • Paramètres du port série: : Définissez les valeurs pour Baud Rate, Data Bits,
      Stop Bits, et Handshakeméthode. Consultez le *guide de l’utilisateur de votre radio pour connaître les valeurs correctes des paramètres.



    image2   Les interfaces CAT nécessitant une prise de contact seront non réactives jusqu’à ce que le paramètre de la prise de   contact correct soit appliqué.



    • Forcer les lignes de contrôle: quelques configurations de station nécessitent le port du port série CAT. RTS et/ou DTR lignes de contrôle à forcer haut ou bas. Cochez ces cases seulement si vous êtes sûr qu’ils sont nécessaires (par exemple, pour alimenter l’interface série radio).

    Méthode PTT : sélectionnez VOX, CAT, DTR ou RTS selon la méthode souhaitée pour la commutation T / R. Si vous choisissez DTR ou RTS, sélectionnez le port série souhaité (qui peut être le même que celui utilisé pour le contrôle CAT).


      Lors de l’utilisation d’une application proxy pour le contrôle de l’installation, CAT est généralement la bonne option   pour
    PTT Method en supposant que l’application proxy est capable de taper votre émetteur-récepteur de manière   indépendante.

    • Transmettre la source audio: certaines radios vous permettent de choisir le connecteur qui acceptera l’audio Tx. Si ce choix est activé, sélectionnez Rear/Data ou Front/Mic.

    • Mode: WSJT-X utilise le mode bande latérale supérieure pour la transmission et recevoir. Sélectionner USB, ou choisir Data/Pkt si votre radio offre une telle option et l’utilise pour activer l’entrée de ligne audio du panneau arrière. Certaines radios offrent également des bandes passantes plus larges et / ou plus plates lorsqu’elles sont réglées sur Data/Pkt mode. Sélectionner None si tu ne veux pas WSJT-X
      pour changer le réglage du mode de la radio.

    • Opération Split: Des avantages significatifs résultent de l’utilisation du Split
      mode (VFO séparés pour Rx et Tx) si votre radio le prend en charge. Si ça ne fait pas, WSJT-X peut imiter un tel comportement. Quelle que soit la méthode utilisée, le signal transmis sera plus propre, en maintenant le signal audio Tx dans une plage allant de 1 500 à 2 000 Hz afin que les harmoniques audio ne puissent pas passer à travers le filtre de bande latérale Tx. Sélectionner Rig utiliser le mode Split de la radio, ou Fake It WSJT-X ajuste la fréquence du VFO selon les besoins, lorsque la commutation T / R a lieu. Choisir None si vous ne souhaitez pas utiliser l’opération Split.

    Lorsque tous les paramètres requis ont été définis, cliquez sur Test CAT pour tester la communication entre WSJT-X et votre radio. Le bouton doit virer au vert pour indiquer que la communication est établie. En cas d’échec du test CAT-control, le bouton devient rouge et affiche un message d’erreur. Après un test CAT réussi, basculez le Test PTT
    bouton pour confirmer que la méthode de contrôle T / R sélectionnée fonctionne correctement. (Si vous avez sélectionné VOX pour PTT Method, vous pouvez tester la commutation T / R plus tard en utilisant le Tune bouton sur la fenêtre principale.)

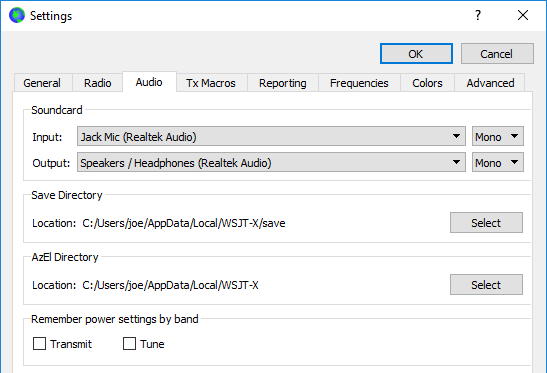

    4.3. Audio

    images07

    Sélectionnez Audio l’onglet pour configurer votre système audio.

    • Soundcard: Sélectionnez les périphériques audio à utiliser pour Input et
      Output. Généralement les Mono paramètres suffiront, mais dans des cas particuliers, vous pouvez Left, Right, ou Both canaux stéréo.

    • Assurez-vous que votre périphérique audio est configuré pour échantillonner à 48 000 Hz, 16 bits.


      Si vous sélectionnez le périphérique de sortie audio qui est également votre Le périphérique audio par défaut de   l’ordinateur, assurez-vous de désactiver tous
    les sons du système pour éviter de les transmettre par inadvertance par   liaison radio.




      Windows Vista et les versions ultérieures peuvent configurer des périphériques audio à l’aide du CODEC Texas   Instruments série Texas Instruments pour
    l’entrée microphone ligne d’entrée. (Cette puce est utilisée dans de   nombreuses radios avec codecs USB intégrés, ainsi que dans diverses autres interfaces audio.)
    Si vous utilisez un   tel périphérique, veillez à régler le niveau du micro dans les propriétés du périphérique d’enregistrement sur 0 dB.

    Windows Vista et les versions ultérieures peuvent configurer des périphériques audio à l’aide du CODEC Texas Instruments série Texas Instruments pour
    l’entrée microphone ligne d’entrée. (Cette puce est utilisée dans de nombreuses radios avec codecs USB intégrés, ainsi que dans diverses autres interfaces audio.)
    Si vous utilisez un tel périphérique, veillez à régler le niveau du micro dans les propriétés du périphérique d’enregistrement sur 0 dB.

    • Enregistrer le répertoire: WSJT-X peut sauvegarder ses séquences audio reçues en tant que .wav des dossiers. Un répertoire par défaut pour ces fichiers est fourni; vous pouvez choisir un autre emplacement si vous le souhaitez.

    • AzEl Directory: Un fichier nommé azel.dat apparaîtra dans le répertoire spécifié. Le fichier contient des informations utilisables par un autre programme pour le suivi automatique du soleil ou de la lune, ainsi qu’un décalage Doppler calculé pour le chemin EME spécifié. Le fichier est mis à jour une fois par seconde à chaque fois que le Astronomical Data La fenêtre est affichée.

    • Rappelez-vous les réglages de puissance par bande: La vérification de l’un ou de l’autre cause WSJT-X se rappeler le Pwr réglage du curseur pour cette opération bande par bande. Par exemple, quand Tune est cochée ici et vous cliquez sur le Tune bouton de la fenêtre principale, le curseur de puissance passera au réglage le plus récent utilisé pour Tune sur le groupe en cours d’utilisation.

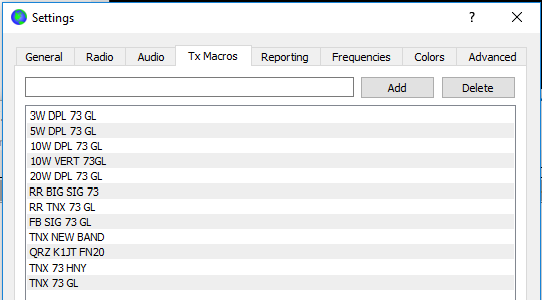

    4.4. Tx Macros

    images005

    Tx Macros sont une aide pour l’envoi de textes libres, brefs et fréquemment utilisés des messages tels que les exemples ci-dessus.

    • Pour ajouter un nouveau message à la liste, entrez le texte souhaité (13 caractères maximum) dans le champ de saisie en haut, puis cliquez sur Add.

    • Pour supprimer un message indésirable, cliquez sur le message, puis sur Delete.

    • Vous pouvez réorganiser vos messages de macro en utilisant le glisser-déposer. La nouvelle commande sera préservée lorsque WSJT-X est redémarré.

    • Des messages peuvent également être ajoutés à partir de la fenêtre principale. Tx5 champ sur l’onglet 1 ou le Free msg champ sur l’onglet 2. Appuyez simplement sur [Entrée] après la saisie du message.

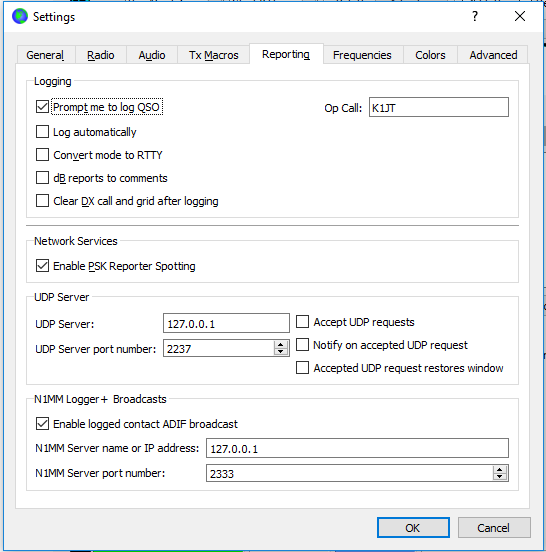

    4.5. Reporting

    images006

    • Logging: Choisissez les options souhaitées dans ce groupe. Les opérateurs d’un poste à plusieurs opérateurs peuvent souhaiter entrer leur indicatif à domicile comme suit: Op Call.

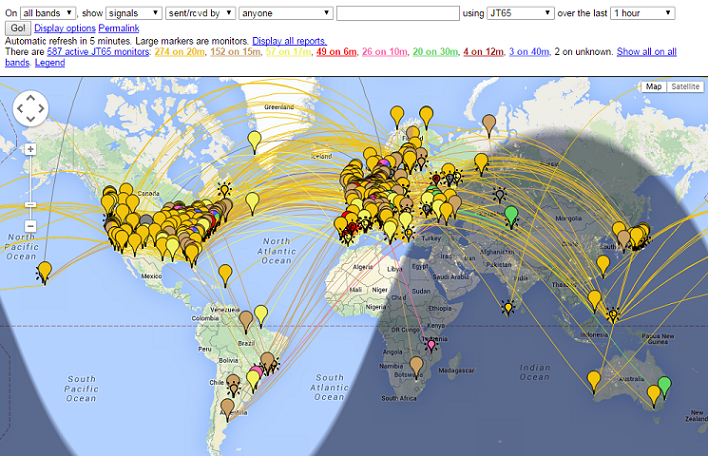

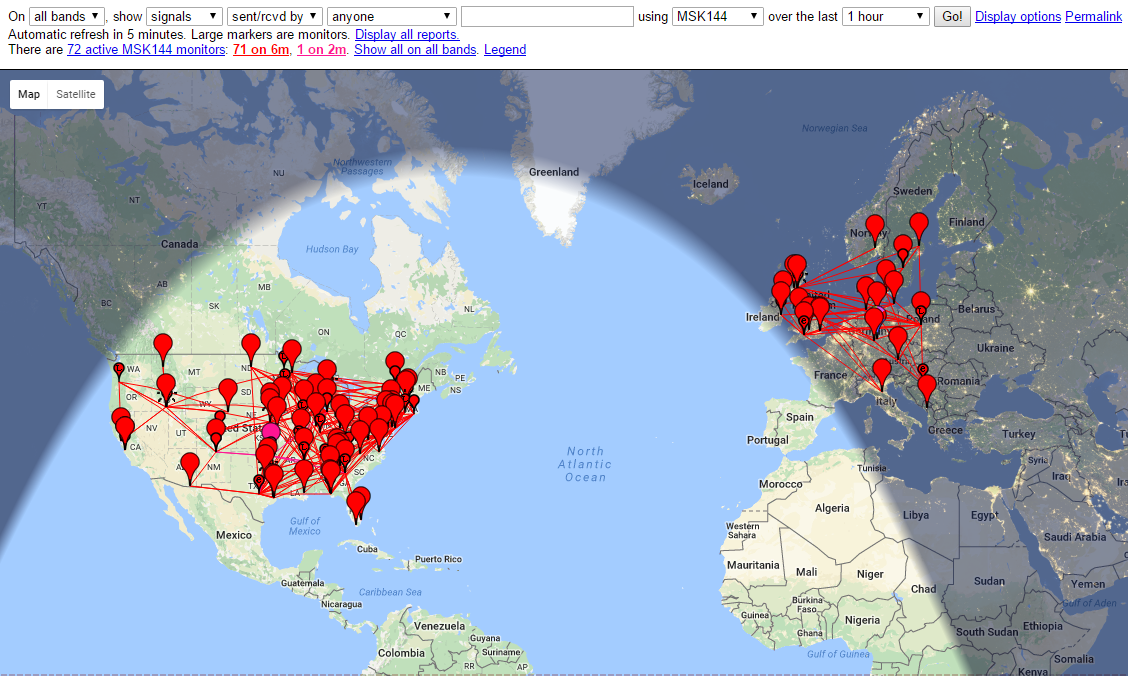

    • Network Services: Cocher Activer le repérage de PSK Reporter envoyer les rapports de réception au PSK Reporter installation de cartographie.

    • UDP Server: Ce groupe d’options contrôle le nom du réseau ou adresse et numéro de port utilisés par un programme qui mettra à jour les statuts de WSJT-X. Des applications coopérantes comme JTAlert utiliser cette fonctionnalité pour obtenir des informations sur une course WSJT-X exemple. Si vous utilisez JTAlert, assurez-vous de cocher les trois cases en bas à droite.

    • N1MM Logger+ Broadcasts: Pour envoyer des informations sur les QSO enregistrés directement à N1MM Logger+, cochez la case et entrez l’adresse IP et le numéro de port pour N1MM.

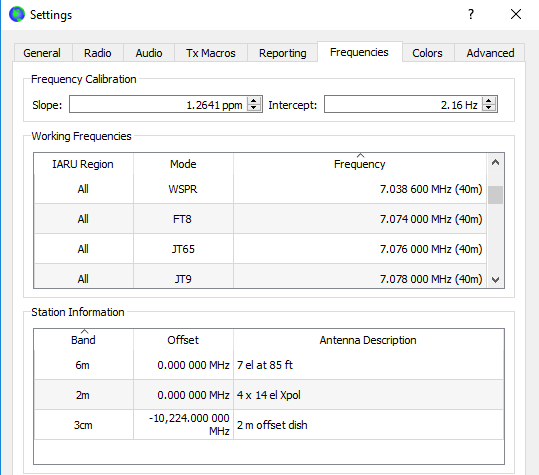

    4.6. Frequencies

    images007

    Working Frequencies: Par défaut le Working Frequencies Le tableau contient une liste des fréquences classiquement utilisées pour les modes FT8, JT4, JT9, JT65, MSK144, WSPR et Echo. Les conventions peuvent changer avec le temps ou les préférences de l’utilisateur. vous pouvez modifier la table de fréquences comme vous le souhaitez.

    • Pour modifier une entrée existante, double-cliquez dessus pour la modifier, tapez la fréquence souhaitée en MHz ou sélectionnez-la dans la liste déroulante d’options, puis appuyez sur Enter sur le clavier. Le programme formatera votre entrée modifiée de manière appropriée.

    • Pour ajouter une nouvelle entrée, cliquez avec le bouton droit n’importe où sur le tableau de fréquences et sélectionnez Insert. Entrez une fréquence en MHz dans la fenêtre contextuelle et sélectionnez le mode souhaité (ou laissez la sélection Mode sélectionnée All). Puis clique OK. Le tableau peut inclure plus d’une fréquence pour une bande donnée.

    • Pour supprimer une entrée, cliquez dessus avec le bouton droit de la souris et sélectionnez Delete, plusieurs entrées peuvent être supprimées en une seule opération en les sélectionnant avant un clic droit.

    • Cliquez avec le bouton droit sur une entrée et cliquez sur Reset bouton pour retourner la table à sa configuration par défaut.

    D’autres opérations de maintenance plus avancées sont disponibles dans le menu contextuel du clic droit et devraient être explicites.

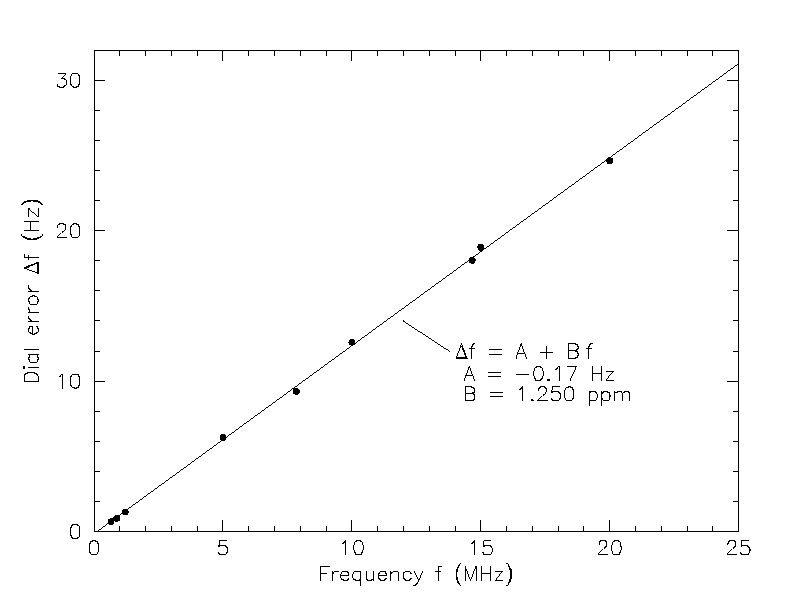

    Frequency Calibration: Si vous avez calibré votre radio en utilisant le WWV ou d’autres références de fréquence fiables, ou peut-être avec la technique décrite dans Mesures de fréquence précises avec votre configuration WSPR, entrez les valeurs mesurées pour Intercept A et Slope B dans l’équation

    Dial error = A + B*f

    où «Erreur de numérotation» et A sont exprimés en Hz, f est la fréquence exprimée en MHz et B exprimée en parties par million (ppm). Les valeurs de fréquence envoyées à la radio et reçues de celle-ci seront ensuite ajustées de sorte que les fréquences affichées par WSJT-X sont précis.

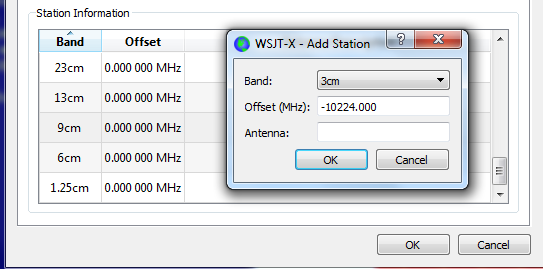

    Station Information: Vous pouvez enregistrer Band, Offset et Antenna Description Ces informations pour votre station. L’information d’antenne seront inclus dans les rapports de réception envoyés à PSK Reporter. Par défaut, le décalage de fréquence pour chaque bande est zéro. Des décalages non nuls peuvent être ajoutés si (par exemple) un transverter is in use.

    • Pour simplifier les choses, vous pouvez supprimer toutes les bandes indésirables, par exemple les bandes dépourvues de matériel. Puis cliquez sur un Frequency entrée et type Ctrl+A pour «tout sélectionner» et faites glisser les entrées sur la Station Information table. Vous pouvez ensuite ajouter les décalages de transverter et les détails d’antenne.

    • Pour éviter de saisir plusieurs fois la même information, vous pouvez glisser-déposer des entrées entre les lignes de Station Information la table.

    • Lorsque tous les paramètres ont été configurés à votre convenance, cliquez sur OK fermer la Settings fenêtre.

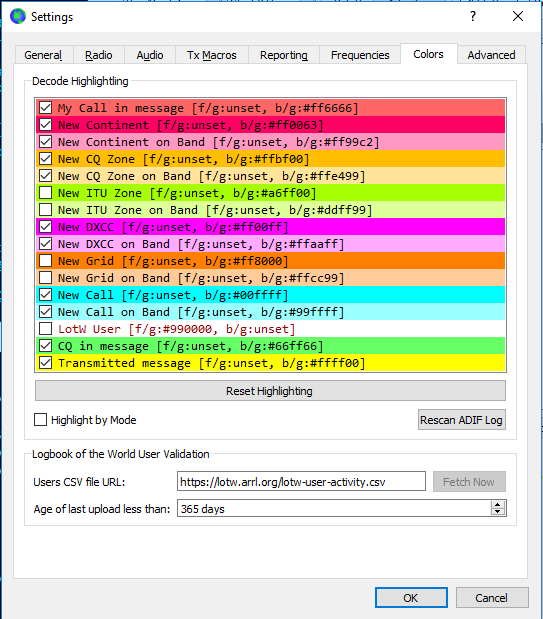

    4.7. Colors

    images008


    Décoder la surbrillance

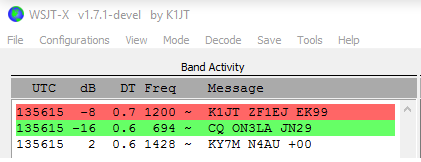

    • WSJT-X utilise des couleurs pour mettre en évidence les messages CQ décodés présentant un intérêt particulier. Cochez la case Afficher les statuts DXCC statut travaillé-avant
      sur le Settings | General onglet, et toutes les cases qui vous intéressent sur la Colors languette. Vous pouvez faire glisser une ligne vers le haut ou le bas pour augmenter ou réduire
      abaisser sa priorité logique. Cliquez avec le bouton droit sur une ligne pour définir une nouvelle couleur de premier plan ou d’arrière-plan. Les couleurs de premier plan et d’arrière-plan sont appliquées séparément, et des choix judicieux de
      contexte, et la priorité peut fournir deux indications du statut travaillé-avant.

    • Appuyez sur le bouton Réinitialiser la surbrillance pour rétablir les valeurs par défaut de tous les paramètres de couleur.

    • Cochez la case Mettre en surbrillance par mode si vous souhaitez que l’état de travail ait été modifié. mode.

    • Le statut travaillé avant est calculé à partir de votre ADIF WSJT-X Logging vous pouvez remplacer le fichier journal ADIF par un exportées à partir de votre application de journalisation de la station, Analyser à nouveau le journal ADIF reconstruit WSJT-X avant les index utilisant le fichier ADIF actuel fichier journal.


      WSJT-X Les enregistrements de fichier ADIF doivent contenir le champ ‘CALL’. Les champs ‘BAND’, ‘MODE’ et   ‘GRIDSQUARE’ sont facultatifs en fonction de vos
    objectifs DXing. Entité DXCC, continent, CQ, et des données   de zone ITU pour les préfixes d’appel et certaines informations bien connues les substitutions sont dérivées de la
      base de données cty.dat qui est fournie avec WSJT-X (See Logging pour plus de détails).

    The WSJT-X Les enregistrements de fichier ADIF doivent contenir le champ ‘CALL’. Les champs ‘BAND’, ‘MODE’ et ‘GRIDSQUARE’ sont facultatifs en fonction de vos
    objectifs DXing. Entité DXCC, continent, CQ, et des données de zone ITU pour les préfixes d’appel et certaines informations bien connues les substitutions sont dérivées de la
    base de données cty.dat qui est fournie avec WSJT-X (See Logging pour plus de détails).

    Logbook of The World User Validation

    Les stations connues pour avoir téléchargé leurs journaux sur le service de correspondance QSL ARRL LoTW peuvent être mises en surbrillance. Les données utilisées pour le déterminer sont disponibles en ligne.

    • Fetch Now va télécharger un nouvel ensemble de données à partir de la Users CSV file URL. L’équipe LoTW met normalement à jour ces données chaque semaine.

    • Réglez L’âge du dernier téléchargement inférieur à pour définir la période au cours de laquelle une station doit avoir chargé son journal sur LoTW pour déclencher la mise en surbrillance.

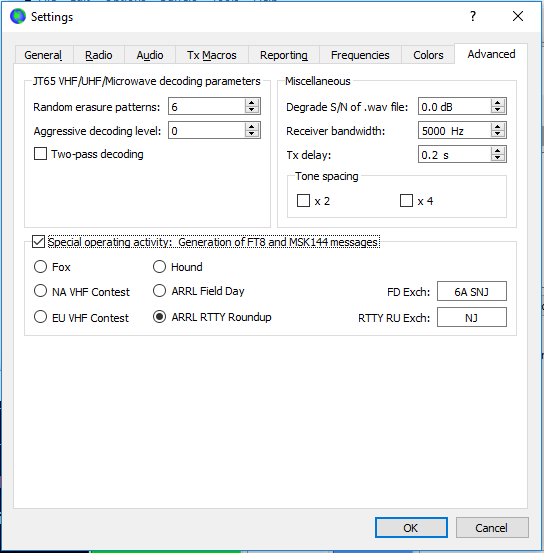

    4.8. Advanced

    images009

    JT65 decoding parameters

    • Schémas d’effacement aléatoire met à l’échelle logarithmique le nombre d’essais pseudo-aléatoires utilisés par le décodeur Franke-Taylor JT65. Les grands nombres donnent une sensibilité légèrement meilleure mais prennent plus de temps. Dans la plupart des cas, un bon réglage est 6 ou 7.

    • Niveau de décodage agressif définit le seuil de décodage acceptable à l’aide de la recherche approfondie. Les nombres les plus élevés afficheront les résultats avec des niveaux de confiance plus faibles.

    • Vérifiez le décodage en deux passes pour activer une seconde passe de décodage après que les signaux produisant des décodages en première passe ont été soustraits du flux de données reçu.

    Miscellaneous

    • Définissez un nombre positif dans Dégradé S / N du fichier .wav pour ajouter des informations connues. Quantités de bruit pseudo-aléatoire dans les données lues à partir d’un fichier .wav. Pour vous assurer que la dégradation S / N résultante est proche du nombre de dB requis, définissez Largeur de bande du récepteur sur votre meilleure estimation de la bande passante de bruit effective du récepteur.

    • Définissez Délai d’envoi sur un nombre supérieur à la valeur par défaut de 0,2 s pour créer un délai plus long entre l’exécution d’une commande d’activation de PTT et l’apparition de Tx audio.

    • image1

        Pour la santé de vos relais T / R et externes préamplificateur, nous vous recommandons vivement d’utiliser un   séquenceur matériel et de procéder à des tests
      pour vous assurer que le séquençage est correct.

    • Cochez x 2 Espacement des tonalités ou x 4 Espacement des tonalités pour générer le son Tx avec un espacement de deux ou quatre fois celui normal. Cette fonction est destinée à être utilisée avec des émetteurs spécialisés BF / MF qui divisent fréquences générées par 2 ou 4 dans le cadre du processus de transmission.

    Activité spéciale: génération de messages FT8 et MSk144

    • Cochez cette case et sélectionnez le type d’activité pour permettre la génération automatique de formats de message spéciaux pour la contestation et les éditions DX. Pour Journée sur le terrain ARRL , entrez votre classe d’opération et votre section ARRL/RAC. pour ARRL RTTY Roundup , entrez votre état ou votre province. Utilisez «DX» pour la section ou indiquez si vous n’êtes pas aux États-Unis ni au Canada. Dans le RTTY Roundup, les stations en Alaska et à Hawaii devraient entrer «DX».

    • Cochez Fox si vous êtes une station DXpedition fonctionnant en mode FT8 DXpedition. Cochez Hound si vous souhaitez créer des QSO avec un tel Fox. Assurez-vous de lire le mode d’emploi pourr FT8 DXpedition Mode.

    5. Transceiver Setup

    Receiver Noise Level

    • Si ce n’est pas déjà le cas, cliquez sur le bouton Monitor pour lancer la réception normale.

    • Assurez-vous que votre émetteur-récepteur est réglé sur le mode USB (ou USB Data).

    • Utilisez les commandes de gain du récepteur et / ou les commandes du mélangeur audio de l’ordinateur pour régler le niveau de bruit de fond (échelle en bas à gauche de l’écran).
      fenêtre principale) à environ 30 dB en l’absence de signal. Il est généralement préférable de désactiver l’AGC ou de réduire le contrôle de gain RF afin de minimiser l’action de l’AGC.


      Le mélangeur audio du PC comporte normalement deux curseurs, un pour chaque application associée, qui doit être   réglé au maximum
    (0 dB FS), car il ne résout en rien la distorsion due aux niveaux d’entrée trop élevés ou trop   faibles de votre récepteur et un autre Master.
    niveau qui est un atténuateur analogique sur la carte son avant le   convertisseur analogique-numérique (ADC). Le niveau Master peut être utilisé pour
    ajuster le niveau du signal   reçu parWSJT-X.

    Bandwidth and Frequency Setting

    • Si votre émetteur-récepteur offre plusieurs réglages de bande passante en mode USB, il peut être avantageux de choisir celui qui est le plus large possible. à environ 5 kHz. Ce choix a pour effet souhaitable de permettre au Wide Graph (chute d’eau et spectre 2D) d’afficher simultanément les sous-bandes classiques JT65 et JT9 sur la plupart des bandes HF. De plus amples détails sont fournis dans le Basic Operating Tutorial. Une largeur de bande plus large affichée peut également être utile à partir de VHF, où les signaux FT8, JT4, JT65 et QRA64 peuvent être trouvés sur des plages de fréquences beaucoup plus larges.

    • Si vous n’avez qu’un filtre SSB standard, vous ne pourrez pas afficher plus de 2,7 kHz de bande passante. En fonction du réglage exact de la fréquence de numérotation, sur les bandes HF, vous pouvez afficher la sous-bande complète généralement utilisée pour un mode.

    • Bien sûr, vous préférerez peut-être vous concentrer sur un mode à la fois, en définissant votre fréquence de numérotation sur (disons) 14,074 pour FT8, 14,076 pour JT65 ou 14,078 pour JT9. Les conventions actuelles ont la valeur nominale JT9

    Transmitter Audio Level

    • Cliquez sur le bouton Tune sur l’écran principal pour passer la radio en mode de transmission et générer une tonalité audio régulière.

    • Écoutez la tonalité audio générée à l’aide de la fonction Moniteur de votre radio. La tonalité transmise doit être parfaitement lisse, sans aucun clic ni problème. Assurez-vous que cela est vrai même lorsque vous utilisez simultanément l’ordinateur pour effectuer d’autres tâches telles que la messagerie électronique, la navigation Web, etc.

    • Réglez le curseur Pwr (au bord droit de la fenêtre principale) vers le bas, jusqu’à ce que la sortie RF de votre émetteur diminue légèrement. C’est généralement un bon niveau pour le lecteur audio.

    • Activez à nouveau le bouton Tune ou cliquez sur Arrêter la transmission pour arrêter la transmission de votre test.

    6. Basic Operating Tutorial

    Cette section présente les commandes utilisateur de base et le comportement du programme de WSJT-X, avec un accent particulier sur les modes JT9, JT65 et FT8. Nous suggérons aux nouveaux utilisateurs de suivre l’intégralité du didacticiel orienté HF, de préférence depuis votre radio. Notez que fin 2018. L’utilisation numérique sur les bandes HF a pour la plupart évolué de JT65 et JT9 à FT8. Vous souhaiterez donc accorder une attention particulière à FT8 dans la section 6.6.

    Les sections suivantes couvrent des détails supplémentaires sur Making QSOs, WSPR mode et VHF+ Features.

    6.1. Main Window Settings

    • Cliquez sur le bouton Arrêter dans la fenêtre principale pour arrêter toute acquisition de données.

    • Sélectionnez JT9 dans le menu Mode, puis dans Deep dans le menu Décoder.

    • Définissez les fréquences audio sur Tx 1224 Hz et sur Rx 1224 Hz.


      Les curseurs et les commandes de sélection répondent aux Arrow et les touches Page Up/Down,
    les touches Page   déplaçant les contrôles par paliers. Vous pouvez également taper des chiffres directement dans les commandes de   sélection ou
    utiliser la molette de la souris.

    Sélectionnez Tab 2 (sous le bouton Décoder) pour choisir le jeu de commandes alternatif permettant de générer et de sélectionner des messages Tx.

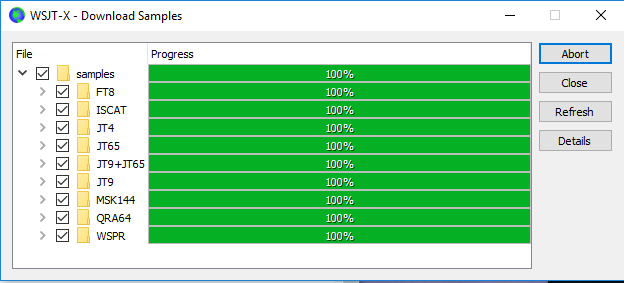

    6.2. Download Samples

    • Sélectionnez Download samples …… dans le menu Help.

    • Téléchargez tout ou partie des exemples de fichiers disponibles à l’aide des cases à cocher de l’écran ci-dessous. Pour ce tutoriel, vous aurez besoin d’au moins le JT9 et Fichiers JT9 + JT65.

    images010



    6.3. Wide Graph Settings

    • Bins/Pixel = 4

    • Start = 200 Hz

    • N Avg = 5

    • Palette = Digipan

    • Flatten = checked

    • Select Cumulative for data display

    • Gain and Zero sliders for waterfall and spectrum set near midscale

    • Spec = 25%

    • Utilisez la souris pour saisir le bord gauche ou droit du Wide Graph, puis réglez sa largeur de sorte que la limite de fréquence supérieure soit d’environ 2400 Hz.

    6.4. JT9

    Pour cette étape et la suivante, vous pouvez prétendre être K1JT en entrant cet indicatif temporairement en tant que My Callsur le Onglet Paramètres général. Vos résultats devraient alors être identiques à ceux de la capture d’écran ci-dessous.

    Ouvrir un fichier Wave:

    • Sélectionnez File | Open et sélectionnez le fichier. … \\save\\samples\\JT9\\ 130418_1742.wav. Lorsque le fichier s’ouvre, vous devriez voir quelque chose de similaire à la capture d’écran suivante:

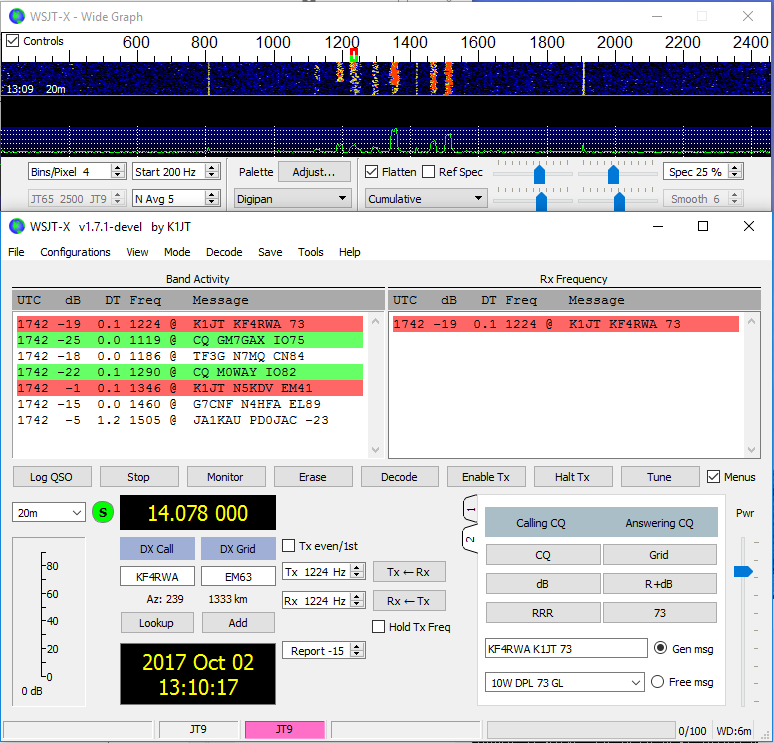

    images011



    Decoding Overview

    Le décodage a lieu à la fin d’une séquence de réception et s’effectue en deux étapes. Le premier décodage est effectué à la fréquence Rx sélectionnée, indiqué par le marqueur vert en forme de U sur l’échelle de fréquence de la cascade. Les résultats apparaissent à gauche (Band Activity) et à droite.
    (Fréquence Rx) sur l’écran principal. Le programme recherche et décode ensuite tous les signaux du mode sélectionné sur la plage de fréquences affichée. Le marqueur rouge sur l’échelle de la cascade indique votre fréquence Tx.

    Sept signaux JT9 sont présents dans le fichier d’exemple, tous décodables. Lorsque ce fichier a été enregistré, KF4RWA finissait un QSO avec K1JT. Le marqueur vert étant placé sur sa fréquence audio, à 1224 Hz, son message K1JT KF4RWA 73 est décodé en premier et apparaît dans la fenêtre Rx Frequency . La fenêtre Activité de la bande affiche ce message ainsi que tous les décodages effectués à d’autres fréquences. Par défaut, les lignes contenant CQ sont surlignées en vert et les lignes comportant Mon appel (dans ce cas, K1JT) en rouge.

    Decoding Controls

    Pour vous familiariser avec les commandes fréquemment utilisées lors de la création de QSO, essayez de cliquer avec la souris sur les lignes de texte décodées et sur l’affichage spectral de la cascade. Vous devriez pouvoir confirmer le comportement suivant:

    • Cliquez ou double-cliquez sur l’une des lignes décodées surlignées en vert. Ces actions produisent les résultats suivants:

      • L’indicatif d’appel et le localisateur d’une station appelant CQ sont copiés dans les champs d’entrée Appel DX et Grille DX.

      • Les messages sont générés pour un QSO minimal standard.

      • La case Tx even est cochée ou désactivée de manière à ce que vous transmettiez dans les minutes appropriées (impaires ou paires).

      • Le marqueur de fréquence Rx est déplacé vers la fréquence de la station CQing.

      • Le bouton d’option Gen Msg (le message généré par ) est situé en bas à droite de la fenêtre principale.

      • Double-cliquez sur pour effectuer tout ce qui précède et activer Activer la transmission. de sorte qu’une transmission commence automatiquement au bon moment.

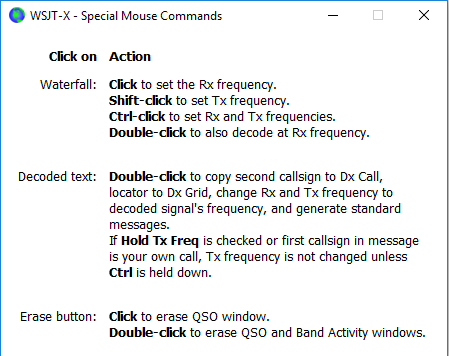

      • Vous pouvez modifier le comportement du double-clic en maintenant la touche Maj enfoncée pour ne déplacer que la fréquence Tx ou la touche Ctrl pour déplacer les fréquences Rx et Tx.


        Vous pouvez empêcher le changement de votre fréquence Tx en cochant la case Hold Tx Freq.

      • Double-cliquez sur le message décodé K1JT N5KDV EM41, mis en surbrillance. en rouge. Les résultats seront similaires à ceux de l’étape précédente. La fréquence Tx (marqueur rouge) n’est déplacée que si les touches Shift ou Ctrl sont maintenues enfoncées. Les messages surlignés en rouge correspondent généralement à votre propre CQ ou à un correspondant, et vous souhaitez probablement que votre fréquence Tx reste telle quelle.

      • Cliquez quelque part sur la cascade pour définir la fréquence Rx (marqueur vert sur l’échelle de la cascade).

      • Tout en maintenant la touche Maj enfoncée, cliquez sur la cascade pour définir la fréquence Tx (marqueur rouge).

      • Ctrl-clic sur la cascade pour définir les fréquences Rx et Tx.

      • Double-cliquez sur un signal dans la cascade pour définir la fréquence Rx et lancer un décodage à bande étroite. Le texte décodé apparaîtra dans la fenêtre de droite uniquement.

      • Ctrl-double-cliquez sur un signal pour définir les fréquences Rx et Tx et décoder à la nouvelle fréquence.

      • Cliquez sur Erase pour effacer la fenêtre de droite.

      • Double-cliquez sur Erase pour effacer les deux fenêtres de texte.

      6.5. JT9+JT65

      Main Window:

      • Sélectionnez JT9 + JT65 dans le menu Mode.

      • Activez le bouton Mode Tx pour lire Tx JT65, puis définissez les fréquences Tx et Rx sur 1718 Hz.

      • Double-cliquez sur Erase pour effacer les deux fenêtres de texte.

      Wide Graph Settings:

      • Bins/Pixel = 7

      • JT65 …​. JT9 = 2500

      • Ajustez la largeur de la fenêtre Wide Graph afin que la limite de fréquence supérieure soit d’environ 4000 Hz.

      Open a Wave File:

      • Sélectionnez File | Open et accédez à …\\save\\samples\\JT9+JT65\\130610_2343.wav. La cascade devrait ressembler à ceci:

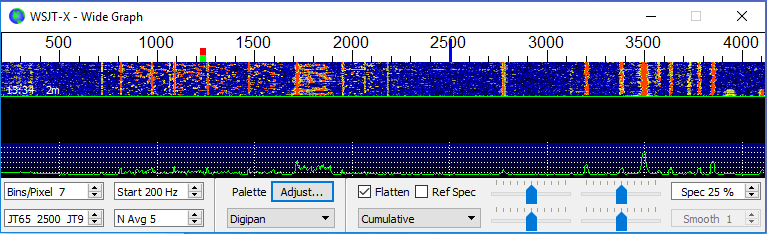

      images012

      La position du marqueur bleu sur l’échelle de la cascade est définie par le contrôle rotatif JT65 nnnn JT9, où nnnn est un paramètre audio. fréquence en Hz. En mode JT9 + JT65, le programme sera automatiquement décoder les signaux JT9 uniquement au-dessus de cette fréquence. Les signaux JT65 seront décodés sur toute la plage de fréquences affichée.

      Les signaux JT9 apparaissent dans le spectre cumulatif sous forme de formes presque rectangulaires d’environ 16 Hz de large. Ils n’ont pas de tonalité de synchronisation clairement visible comme celle située sur le bord des basses fréquences de tous les signaux JT65. Par convention, la fréquence nominale des signaux JT9 et JT65 est celle du son le plus grave, au bord gauche de son spectre.

      Cet exemple de fichier contient 17 signaux décodables – neuf en mode JT65 (signalés par le caractère dans les fenêtres de texte décodées) et huit en mode JT9. (flagged with @). Sur les ordinateurs multicœurs, les décodeurs pour les modes JT9 et JT65 s’exécutent simultanément, leurs résultats seront donc intercalés. La fenêtre Activité de la bande contient tous les décodages (vous devrez peut-être revenir en arrière dans la fenêtre pour en voir certains). Un signal à la fréquence indiquée par le marqueur vert est donné priorité de décodage et son message est également affiché dans la fenêtre Rx Frequency.

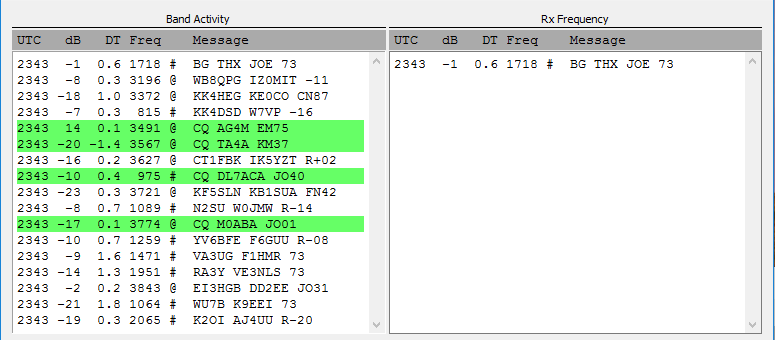

      images013

      • Confirmez que le comportement du clic de souris est similaire à celui décrit précédemment, en Example 1. WSJT-X détermine automatiquement le mode de chaque message JT9 ou JT65.


          Lorsque vous double-cliquez sur un signal dans la cascade, il sera correctement décodé, même s’il est sur le   « mauvais » côté du
        marqueur JT65 nnnn JT9. Le mode Tx bascule automatiquement sur celui du décodé signal et   les marqueurs de fréquence Rx et Tx de l’échelle
        cascade se redimensionnent en conséquence. Lorsque vous   sélectionnez un signal JT65, cliquez sur la tonalité de synchronisation sur son bord gauche.

        • Double-cliquez sur la cascade près de 815 Hz: un message JT65 provenant de W7VP sera décodé et apparaîtra dans la Fréquence Rx. la fenêtre. Entre les colonnes UTC et Freq de la ligne de texte décodée, vous trouverez dB, le rapport signal/bruit mesuré et DT, décalage du signal en secondes par rapport à l’horloge de votre ordinateur.

        UTC dB DT Freq Mode Message

        2343

        -7

        0.3

        815

        #

        KK4DSD W7VP -16

        • Double-cliquez sur la cascade à 3196 Hz. Le programme décodera un message JT9 de IZ0MIT:

        UTC dB DT Freq Mode Message

        2343

        -8

        0.3

        3196

        @

        WB8QPG IZ0MIT -11

        • Revenez dans la fenêtre Activité de la bande et double-cliquez sur le message CQ DL7ACA JO40. Le programme définira le mode Tx sur JT65 et la fréquence Rx à celle de DL7ACA, 975 Hz. Si vous maintenez la touche Ctrl enfoncée, les fréquences Rx et Tx seront déplacées. Si tu avais coché Double-cliquez sur les ensembles d’appels Tx Enable dans le menu Configuration, le programme s’auto-configurera pour commencer une transmission et démarrer un QSO avec DL7ACA.

        • Maintenez Ctrl enfoncé et double-cliquez sur le message JT65 décodé CQ TA4A KM37. Le programme définira le mode Tx sur JT9 et les fréquences Rx et Tx sur 3567 Hz. Le programme est maintenant configuré correctement pour un JT9 QSO avec TA4A.

        Rouvrez le premier fichier exemple:

        • Sélectionnez Fichier | Ouvrez et accédez à .....\\save\\samples\\130418_1742.wav.

        Pour tirer pleinement parti de la fonctionnalité bimode à large bande et large de WSJT-X, vous devez disposer d’une bande passante d’au moins 4 kHz. Celles-ci les données ont été enregistrées avec une largeur de bande Rx beaucoup plus étroite, environ 200 à 2400 Hz. Si vous n’avez pas de filtre Rx d’une largeur supérieure à environ 2,7 kHz, vous
        utiliser des données comme celle-ci. Pour une meilleure visualisation, réglez Bacs/Pixel et la largeur du graphe large afin que seule la partie active du spectre s’affiche, par exemple entre 200 et 2400 Hz. Rouvrez le fichier d’exemple après tout changement de
        Largeurs/Pixel ou Largeur de graphique large pour rafraîchir la cascade.

        Les signaux dans ce fichier sont tous des signaux JT9. Pour les décoder automatiquement en mode JT9 + JT65, vous devez déplacer le séparateur JT65 nnnn JT9 jusqu’à 1000 Hz ou moins.

        Waterfall Controls

        Le moment est venu d’expérimenter le contrôle Démarrer et les curseurs contrôlant le gain et le point zéro de la cascade et des diagrammes de spectre. Démarrer détermine la fréquence affichée à gauche de l’échelle de la cascade. Les curseurs définissent le niveau de base et le gain pour la cascade et les différents types de spectres. Les bonnes valeurs de départ doivent être proches de la moyenne. Vous pouvez désactiver la case à cocher Aplatir lors du réglage des curseurs. Rouvrez le fichier wave après chaque modification, voir les nouveaux résultats.



    6.6. FT8

    Main Window:

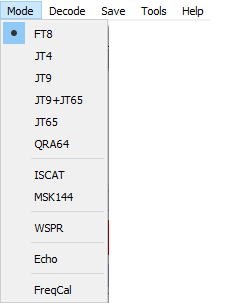

    • Sélectionnez FT8 dans la liste. Menu Mode.

    • Réglez les fréquences Tx et Rx sur 1200 Hz.

    • Double-cliquez sur Erase pour effacer les deux fenêtres de texte.

    Wide Graph Settings:

    • Bins/Pixel = 4, Démarrer = 200 Hz, N Avg = 2

    • Ajustez la largeur de la fenêtre Wide Graph de sorte que la limite de fréquence supérieure soit d’environ 2600 Hz.

    Open a Wave File:

    • Sélectionnez Fichier | Ouvrez et accédez à …\\save\\samples\\FT8\\170709_135615.wav. La cascade et la fenêtre de texte décodée devraient ressembler aux captures d’écran suivantes:

    images014

    images015

    • Cliquez avec la souris n’importe où sur l’écran de la cascade. Le marqueur de fréquence Rx vert passe à la fréquence sélectionnée et le contrôle de fréquence Rx de la fenêtre principale est mis à jour en conséquence.

    • Faites la même chose avec la touche Shift maintenue enfoncée. Maintenant, le marqueur de fréquence Tx rouge et son contrôle associé sur la fenêtre principale suivez vos sélections de fréquence.

    • Faites la même chose avec la touche Ctrl enfoncée. Maintenant, les deux marqueurs de couleur et les deux commandes de sélection suivront vos sélections.

    • Un double-clic à n’importe quelle fréquence sur la cascade effectue tout ce que nous venons de décrire et appelle également le décodeur dans une petite plage autour de la fréquence Rx. Pour décoder un signal particulier, double-cliquez près du bord gauche de son tracé en cascade.

    • Double-cliquez maintenant sur l’une des lignes de texte décodé dans la fenêtre principale. Les trois lignes afficheront le même comportement, en fixant la fréquence Rx à celle du message sélectionné et en laissant la fréquence Tx inchangée. Pour modifier les fréquences Rx et Tx, maintenez Ctrl enfoncé. en double-cliquant.


      Pour éviter que des appels concurrents ne se produisent dans le mode QRM, il est souvent souhaitable de répondre   à un CQ sur une fréquence différente de celle
    de la station CQing. Il en va de même lorsque vous terminez un autre   QSO. Choisissez une fréquence Tx qui semble ne pas être utilisée. Vous pouvez cocher
    la case Hold Tx Freq.

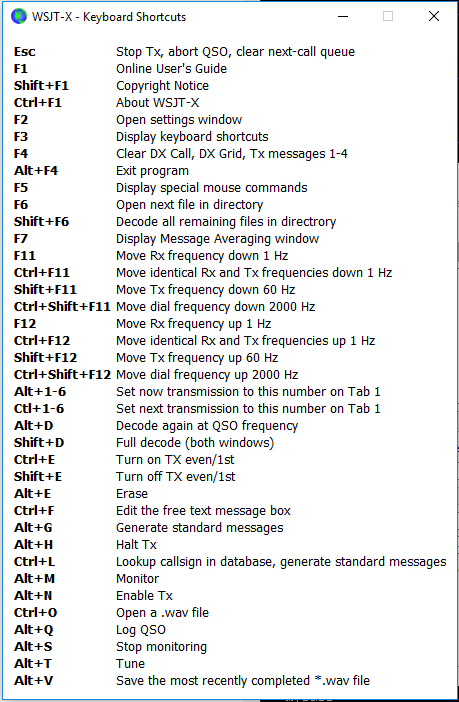

      Les raccourcis clavier Shift + F11 et Shift + F12 permettent de déplacer facilement votre fréquence Tx par paliers   de 60 Hz.




      En ligne FT8 Operating Guide par ZL2IFB offre de nombreux conseils utiles sur procédures de fonctionnement.



    FT8 DXpedition Mode :

    Ce mode de fonctionnement spécial permet à DXpeditions de créer des QSO FT8 à des débits très élevés. Les deux stations doivent utiliser WSJT-X
    version 1.9 ou ultérieure. Mode d’emploi détaillé pour FT8 DXpedition Mode
    sont disponibles en ligne. N’essayez pas d’utiliser le mode DXpedition sans lire attentivement ces instructions !


      Le mode FT8 DXpedition est destiné aux DXpeditions d’entités rares et à d’autres circonstances inhabituelles dans   lesquelles un
    QSO prolongé des taux bien supérieurs à 100 / heure sont attendus. N’utilisez pas la fonction
      multi-signaux sauf si vous répondez à cette exigence
    et n’utilisez pas le mode DXpedition dans les sous-bandes FT8   classiques. Si vous êtes En utilisant DXpedition Mode en mode Fox, trouvez une fréquence
    de numérotation   appropriée compatible avec les plans de bande régionaux et publiez-la auprès des opérateurs que vous souhaitez   travailler. Rappelez-vous
    que les fréquences des signaux à l’antenne seront supérieures à la fréquence de   numérotation jusqu’à 4 kHz.




      Lorsque vous avez terminé ce didacticiel, n’oubliez pas de saisir à nouveau votre propre indicatif
    en tant que Mon   appel dans Paramètres | Onglet Général.



    7. Making QSOs

    7.1. Standard Exchange

    Selon une tradition de longue date, un QSO peu valide nécessite l’échange d’indicatifs, un rapport de signalisation ou d’autres informations, ainsi que des accusés de réception. WSJT-X est conçu pour faciliter la création de tels QSOs minimaux à l’aide de messages courts et structurés. Le processus fonctionne mieux si vous utilisez ces formats et suivez les pratiques d’exploitation standard. Le QSO de base recommandé ressemble à ceci:

    CQ K1ABC FN42                          #K1ABC calls CQ
                      K1ABC G0XYZ IO91     #G0XYZ answers
    G0XYZ K1ABC –19                        #K1ABC sends report
                      K1ABC G0XYZ R-22     #G0XYZ sends R+report
    G0XYZ K1ABC RRR                        #K1ABC sends RRR
                      K1ABC G0XYZ 73       #G0XYZ sends 73

    Les messages standard consistent en deux indicatifs d’appel (ou CQ, QRZ ou DE et un indicatif) suivis du localisateur de réseau de la station émettrice, d’un rapport de signal, R plus un rapport de signal ou des accusés de réception finaux RRR ou 73. Ces messages sont compressés et codés de manière extrêmement efficace et fiable. Sous forme non compressée (telle qu’affichée à l’écran), ils peuvent contenir jusqu’à 22 caractères. Certains opérateurs préfèrent envoyer RR73 plutôt que RRR. Cela est réalisable car le RR73 est codé comme un localisateur de grille valide, qui n’est probablement jamais occupé par une station amateur.

    Les rapports de signal sont spécifiés en tant que rapport signal sur bruit (S / N) en dB, à l’aide d’une largeur de bande de bruit de référence standard de 2 500 Hz. Ainsi, dans l’exemple de message ci-dessus, K1ABC indique à G0XYZ que son signal est inférieur de 19 dB à la puissance de bruit dans la bande passante 2500 Hz. Dans le message 0004, G0XYZ accuse réception de ce rapport et répond par un rapport de signal –22 dB. Les rapports JT65 sont limités à une plage comprise entre –30 et –1 dB, et les valeurs sont compressées de manière significative. au-dessus d’environ -10 dB. JT9 prend en charge la plage étendue –50 à +49 dB et attribue des nombres plus fiables aux signaux relativement puissants.


      Les signaux deviennent visibles sur la cascade autour de S / N = –26 dB et audibles (pour une personne ayant une   très bonne audition)
    autour de –15 dB. Seuils pour la décodabilité sont autour de -20 dB pour FT8, -23 dB pour   JT4, –25 dB pour JT65, –27 dB pour JT9.




      Plusieurs options sont disponibles dans les cas où des QSO rapides sont souhaitables. Double-cliquez sur le
      contrôle Tx1 sous Maintenant ou Suivant pour basculer entre l’utilisation du message Tx2 plutôt que Tx1
    pour   démarrer un QSO. De même, double-cliquez sur le contrôle Tx4 pour basculer entre l’envoi de RRR et de RR73 dans   ce message.
    Le message RR73 doit être utilisé que si vous êtes raisonnablement confiant que pas des répétitions   seront nécessaires.

    7.2. Free-Text Messages

    Les utilisateurs ajoutent souvent des discussions amicales à la fin d’un QSO. Messages au format libre tels que « TNX ROBERT 73 » ou « 5W VERT 73 GL » sont pris en charge, avec un maximum de 13 caractères, espaces compris. Dans En général, vous devriez éviter le caractère / les messages en texte libre, car le programme peut alors essayer d’interpréter votre construction dans le cadre d’une indicatif composé. Il devrait être évident que les protocoles JT4, JT9 et JT65 ne sont pas conçus ou ne conviennent pas bien pour de longues conversations ou pour mâcher des chiffons.

    7.3. Auto-Sequencing

    Les cycles T / R de FT8 de 15 secondes ne permettent qu’environ deux secondes pour inspecter les messages décodés et décider du mode de réponse, ce qui est souvent insuffisant. Les modes lents JT4, JT9, JT65 et QRA64 accordent près de 10 secondes à cette tâche, mais les opérateurs peuvent penser que cela est toujours insuffisant lorsque la charge de travail est élevée, en particulier sur EME. Pour ces raisons, une fonctionnalité de base de séquencement automatique est proposée.

    Vérifiez la Seq Auto dans la fenêtre principale pour activer cette fonctionnalité:

    images016

    Lorsque vous appelez CQ, vous pouvez également cocher la case Appeler 1er. WSJT-X répondra alors automatiquement au premier message décodé. répondeur à votre CQ.


      Lorsque Auto-Seq est activé, le programme désactive Activer la transmission. à la fin de chaque QSO. Il n’est   pas prévu que WSJT-X crée des QSOs entièrement automatisés.

    7.4. Contest Messages

    Les nouveaux protocoles FT8 et MSK144 prennent en charge les messages spéciaux optimisés pour les concours NA VHF et EU VH. FT8 prend également en charge les messages pour ARRL Field Day et le Roundup ARRL RTTY. Les décodeurs reconnaissent et décodent ces messages à tout moment. Configurez le programme pour générer automatiquement les types de message requis en sélectionnant une activité d’exploitation prise en charge dans le menu Paramètres | Avancé. Les modèles de QSO se déroulent ensuite comme suit, pour chaque type d’événement:

    NA VHF Contest

    CQ K1ABC FN42
                          K1ABC W9XYZ EN37
    W9XYZ K1ABC R FN42
                          K1ABC W9XYZ RRR
    W9XYZ K1ABC 73

    L’indicatif (ou les deux) peut avoir / R ajouté. Vous pouvez utiliser RR73 à la place de RRR, et le 73 final est facultatif.

    EU VHF Contest

    CQ TEST G4ABC IO91
                          G4ABC PA9XYZ JO22
    PA9XYZ 570123 IO91NP
                          G4ABC R 580071 JO22DB
    PA9XYZ G4ABC RR73

    L’indicatif (ou les deux) peut avoir / P ajouté.

    ARRL Field Day

    CQ FD K1ABC FN42
                          K1ABC W9XYZ 6A WI
    W9XYZ K1ABC R 2B EMA
                          K1ABC W9XYZ RR73

    ARRL RTTY Roundup

    CQ RU K1ABC FN42
                          K1ABC W9XYZ 579 WI
    W9XYZ K1ABC R 589 MA
                          K1ABC W9XYZ RR73

    7.5. Indicatifs d’appel composés

    FT8 et MSK144

    Les indicatifs composés tels que xx / K1ABC ou K1ABC / x et les indicatifs non standard tels que YW18FIFA sont pris en charge pour les QSO normaux, mais pas pour les messages spéciaux de style concours. Les QSO modèles ressemblent à ceci:

    CQ PJ4/K1ABC
                          <PJ4/K1ABC> W9XYZ
    W9XYZ <PJ4/K1ABC> +03
                          <PJ4/K1ABC> W9XYZ R-08
    <W9XYZ> PJ4/K1ABC RRR
                          PJ4/K1ABC <W9XYZ> 73

    Les indicatifs composés ou non standard sont automatiquement reconnus et traités à l’aide de formats de message spéciaux. Un tel indicatif et un indicatif standard peuvent apparaître dans la plupart des messages, à condition que l’un d’eux soit inclus dans < . . . > gt; équerres. Si le message comprend un rapport de localisateur de grille ou un signal numérique, les crochets doivent entourer l’indicatif composé ou non standard; sinon les crochets peuvent être autour de l’un ou l’autre appel.

    Les crochets angulaires impliquent que l’indicatif joint n’est pas transmis intégralement, mais plutôt sous forme de code de hachage utilisant un nombre de bits plus petit. Les stations de réception afficheront l’indicatif d’appel non standard complet s’il a été reçu intégralement au cours des dernières années. Sinon ce sera affiché comme < . . . > Ces restrictions sont automatiquement respectées par l’algorithme qui génère les messages par défaut pour les QSO minimaux. À l’exception des cas spéciaux impliquant / P ou / R utilisés dans la contestation VHF, WSJT-X 2.0 n’offre aucune prise en charge pour que deux indicatifs d’appel non standard fonctionnent l’un l’autre.

    JT4, JT9, JT65, and QRA64

    Dans les modes 72 bits, les indicatifs composés sont traités de deux manières différentes:

    Indicatifs d’appel composés de type 1

    Une liste d’environ 350 des préfixes et suffixes les plus courants peut être affichée à partir du menu Aide. Un indicatif unique composé impliquant un élément de cette liste peut être utilisé à la place du troisième mot standard d’un message (normalement un localisateur, un rapport de signal, un RRR ou 73). Les exemples suivants sont des messages acceptables contenant Type 1. Indicatifs téléphoniques composés:

    CQ ZA/K1ABC
    CQ K1ABC/4
    ZA/K1ABC G0XYZ
    G0XYZ K1ABC/4

    Les messages suivants sont non valides, car un troisième mot n’est autorisé dans aucun message contenant un indicatif Type 1:

    ZA/K1ABC G0XYZ -22        #Ces messages ne sont pas valides. chacun serait
    G0XYZ K1ABC/4 73          # être envoyé sans son troisième "mot"

    Un QSO entre deux stations utilisant des messages Type 1 pourrait avoir l’appel suivant:

    CQ ZA/K1ABC
                        ZA/K1ABC G0XYZ
    G0XYZ K1ABC –19
                        K1ABC G0XYZ R–22
    G0XYZ K1ABC RRR
                        K1ABC G0XYZ 73

    Notez que l’indicatif composé complet est envoyé et reçu dans les deux premières transmissions. Après cela, les opérateurs omettent le préfixe ou le suffixe du module complémentaire et utilisent les messages structurés standard.

    Indicatifs d’appel composés de type 2

    Les préfixes et suffixes non qui se trouvent dans la liste restreinte affichable sont gérés à l’aide des indicatifs composés Type 2. Dans ce cas, l’indicatif composé doit être le deuxième mot d’un message de deux ou trois mots et le premier mot doit être CQ, DE ou QRZ. Les préfixes peuvent comporter 1 à 4 caractères, les suffixes 1 à 3 caractères. Un troisième mot transmettant un localisateur, un rapport, un RRR ou 73 est autorisé. Les messages suivants contiennent des indicatifs composés Type 2:

    CQ W4/G0XYZ FM07
    QRZ K1ABC/VE6 DO33
    DE W4/G0XYZ FM18
    DE W4/G0XYZ -22
    DE W4/G0XYZ R-22
    DE W4/G0XYZ RRR
    DE W4/G0XYZ 73

    Dans chaque cas, l’indicatif composé est traité comme Type 2 car le préfixe ou le suffixe du module complémentaire est pas l’un de ceux de la liste fixe. Notez qu’un deuxième indicatif n’est jamais permis dans ces messages.


      Si vous utilisez un indicatif composé, vous pouvez expérimenter avec l’option Génération de message pour les   détenteurs d’indicateurs composés de type 2 dans l’onglet Paramètres | Onglet Général pour que les messages   générés correspondent le mieux à vos besoins.

    Les QSO impliquant des indicatifs composés Type 2 peuvent ressembler à l’une des séquences suivantes:

    CQ K1ABC/VE1 FN75
                        K1ABC G0XYZ IO91
    G0XYZ K1ABC –19
                        K1ABC G0XYZ R–22
    G0XYZ K1ABC RRR
                        K1ABC/VE1 73
    CQ K1ABC FN42
                        DE G0XYZ/W4 FM18
    G0XYZ K1ABC –19
                        K1ABC G0XYZ R–22
    G0XYZ K1ABC RRR
                        DE G0XYZ/W4 73

    Les opérateurs ayant un indicatif composé utilisent sa forme complète pour appeler CQ et éventuellement aussi dans une transmission, comme peuvent le demander les autorités compétentes. D’autres transmissions pendant un QSO peuvent utiliser les messages structurés standard sans préfixe ou suffixe d’indicatif.

    7.6. Liste de contrôle pré-QSO

    Avant d’essayer votre premier QSO avec l’un des modes WSJT, assurez-vous de passer par le Tutoriel d’utilisation de base ci-dessus ainsi que la liste de contrôle suivante:

    • Votre indicatif et votre localisateur de grille sont réglés pour corriger les valeurs

    • Contrôle PTT et CAT (le cas échéant) correctement configuré et testé

    • Horloge de l’ordinateur correctement synchronisée sur UTC dans les ± 1 s

    • Périphériques d’entrée et de sortie audio configurés pour un taux d’échantillonnage de 48 000 Hz, 16 bits

    • Radio réglée sur le mode USB (bande latérale supérieure)

    • Filtres radio centrés et réglés sur la bande passante disponible la plus large (jusqu’à 5 kHz).


      N’oubliez pas que dans de nombreuses circonstances, FT8, JT4, JT9, JT65 et WSPR ne nécessitent pas une   puissance élevée. QRP dans la plupart des conditions de propagation HF est la norme.

    8. VHF+ Features

    WSJT-X v2.0 prend en charge un certain nombre de caractéristiques conçues pour une utilisation sur les bandes VHF et supérieures. Ces fonctionnalités incluent:

    • FT8, un mode conçu pour créer des QSO rapides avec des signaux faibles et évanouissants

    • JT4, un mode particulièrement utile pour les EME sur les bandes de micro-ondes

    • Modes rapides JT9, utiles pour la propagation par diffusion sur les bandes VHF

    • JT65, largement utilisé pour l’EME sur les bandes VHF et supérieures

    • QRA64, un mode EME utilisant un « répétition Q-aire d’accumulation » code, un code de contrôle de parité à faible densité (LDPC) utilisant un alphabet de symbole à 64 caractères

    • MSK144, un mode de diffusion de météores utilisant un code binaire LDPC et une modulation par décalage de phase en quadrature décalée (OQPSK). La forme d’onde résultante est parfois appelée Clé de décalage minimum (MSK).

    • ISCAT, destiné à la diffusion en avion et à d’autres types de propagation par diffusion

    • Mode Écho, pour détecter et mesurer vos propres échos lunaires

    • Le Doppler tracking, qui revêt une importance croissante pour les EME sur les bandes supérieures à 1,2 GHz

    • Séquençage automatique facultatif dans JT4, JT9 et JT65, ainsi que FT8 et QRA64.

    8.1. VHF Setup

    Pour activer les fonctionnalités VHF-and-up:

    • Sur le Paramètres | Vérification de l’onglet Général :activez les fonctionnalités VHF/UHF/Hyperfréquence et le décodage simple.

    • Pour EME, cochez la case Décoder après le délai EME pour permettre un délai de trajet supplémentaire sur les signaux reçus.

    • Si vous souhaitez utiliser le suivi automatique Doppler et que votre radio accepte les commandes de réglage de la fréquence lors de la transmission, cochez la case Autoriser les modifications de fréquence Tx lors de la transmission. Les émetteurs-récepteurs connus pour permettre de tels changements comprennent les modèles IC-735, IC-756 Pro II, IC-910-H, FT-847, TS-590S, TS-590SG, TS-2000 (avec mise à niveau du microprogramme Rev 9 ou ultérieure), Flex 1500 et 5000, HPSDR, Anan-10, Anan-100 et KX3. Pour tirer pleinement parti du suivi Doppler, votre radio doit permettre des changements de fréquence sous contrôle de CAT par pas de 1 Hz.


      Si votre radio n’accepte pas les commandes pour changer de fréquence pendant la transmission, le suivi Doppler   sera approximé avec un seul ajustement de fréquence Tx avant le début d’une transmission, en utilisant une valeur   calculée pour le milieu de la période Tx.

    • Dans l’onglet Radio, sélectionnez Opération scindée (utilisez Rig ou Fake It; vous devrez peut-être expérimenter les deux pour en trouver un qui fonctionne le mieux avec votre radio).

    • Sur le côté droit de la fenêtre principale, sélectionnez Onglet 1 pour présenter le format traditionnel pour la saisie et le choix des messages Tx.

    La fenêtre principale se reconfigure si nécessaire pour afficher les commandes prenant en charge les fonctionnalités de chaque mode.

    • Si vous utilisez des convertisseurs, définissez les décalages de fréquence appropriés sur le Paramètres | Fréquences. Le décalage est défini comme (émetteur-récepteur
      composer la lecture) moins (fréquence sur l’air). Par exemple, lorsqu’on utilise un Radio 144 MHz à 10368 MHz, Décalage (MHz) = (144 – 10368) = -10224.000. Si le groupe est déjà dans la table, vous pouvez éditer le décalage en double-cliquant sur le champ de décalage lui-même. Sinon une nouvelle bande peut être ajouté en faisant un clic droit dans le tableau et en sélectionnant Insérer.

    images017

    • Dans le menu Afficher, sélectionnez Données astronomiques pour afficher une fenêtre contenant des informations importantes permettant de suivre la lune et d’effectuer un contrôle Doppler automatique. La partie droite de la fenêtre devient visible lorsque vous cochez la case Suivi Doppler.

    images018

    Cinq types différents de suivi Doppler sont fournis:

    • Sélectionnez Full Doppler to DX Grid si vous connaissez le localisateur de votre partenaire QSO et qu’il n’utilisera aucun contrôle Doppler.

    • Sélectionnez Own Echo pour activer le suivi Doppler EME de votre fréquence de réception sur votre propre fréquence d’écho. Votre fréquence Tx restera fixe et est réglée sur la fréquence Sked. Ce mode peut être utilisé pour annoncer votre appel CQ sur une fréquence spécifique et écouter votre propre fréquence d’écho. Il peut également être utilisé pour le test d’écho avec le mode Echo.

    • Sélectionnez Fréquence constante sur la Lune pour corriger votre sens unique. Déplacement Doppler vers ou depuis la Lune. Si votre partenaire QSO fait la même chose, les deux stations disposeront de la compensation Doppler requise. De plus, toute personne utilisant cette option vous entendra tous les deux sans qu’il soit nécessaire de modifier manuellement la fréquence.

    • Sélectionnez On Dx Echo lorsque votre partenaire QSO n’utilise pas de suivi Doppler automatisé et annonce sa fréquence de transmission et écoute sur leur propre fréquence d’écho. Lorsque vous cliquez dessus, cette méthode Doppler réglez la fréquence de votre équipement sur réception pour corriger le décalage Doppler mutuel. Lors de la transmission, la fréquence de votre plate-forme sera définie de sorte que votre partenaire QSO vous reçoive sur la même fréquence que son propre écho au début du QSO. Au fur et à mesure que le QSO avance, votre partenaire QSO vous recevra sur cette fréquence de départ, afin qu’ils n’aient pas à réaccorder leur récepteur lorsque le doppler change. Fréquence sked dans cette Le cas est réglé sur celui annoncé par votre partenaire QSO.

    • Sélectionnez Appeler DX après avoir réglé manuellement la radio pour rechercher une station, le mode Doppler étant initialement configuré sur Aucun. Vous pouvez accorder la bande à la recherche de stations aléatoires ou à une fréquence sur laquelle une station a été vue sur un écran SDR. Il est généralement nécessaire de maintenir la touche Ctrl enfoncée pendant le réglage de la radio. Dès que vous appuyez sur Appeler DX, votre fréquence d’émission est définie de sorte que votre écho tombe sur la même fréquence que celle que vous (et la station DX) écoutez.

    • Voir Astronomical Data pour plus de détails sur les quantités affichées dans cette fenêtre.

    8.2. JT4

    JT4 est spécialement conçu pour les EME sur les bandes de micro-ondes, 2,3 GHz et plus.

    • Sélectionnez JT4 dans le menu Mode. La partie centrale de la fenêtre principale ressemblera à ceci:

    images019

    • Sélectionnez le sous-mode souhaité, qui détermine l’espacement des tonalités transmises. Des espacements plus larges sont utilisés sur le micro-ondes supérieur bandes pour permettre des écarts Doppler plus importants. Par exemple, le sous-mode JT4F est généralement utilisé pour l’EME sur les bandes de 5,7 et 10 GHz.

    • Pour les QSO EME, certains opérateurs utilisent des messages JT4 abrégés constitués d’une tonalité unique. Pour activer la génération automatique de ces messages, Cochez la case Sh. Cela permet également de générer une seule tonalité à 1000Hz en sélectionnant Tx6, ce qui facilite la recherche de signaux initiale. La zone Tx6 permet de faire basculer le message Tx6 de 1000 Hz à 1250 Hz pour indiquer à l’autre station que vous êtes prêt à recevoir des messages.

    • Sélectionnez Deep dans le menu Décoder. Vous pouvez également choisir de Activer la moyenne au cours de transmissions successives et/ou Activer la recherche approfondie (décodage par corrélation).

    images020

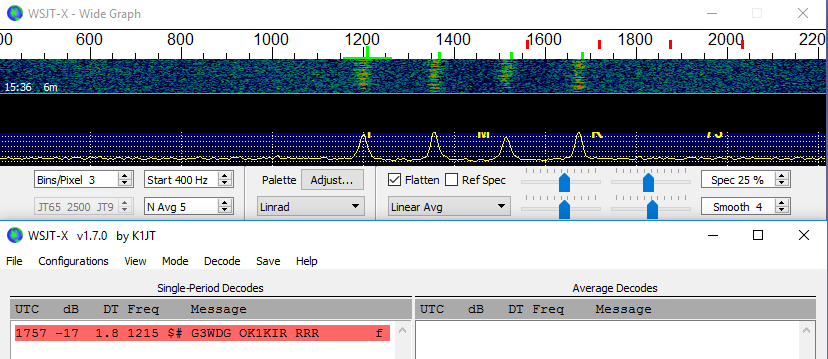

    La capture d’écran suivante montre une transmission d’un QSO EME 10 GHz utilisant le sous-mode JT4F.

    images021

    8.3. JT65

    À bien des égards, le fonctionnement du JT65 sur les bandes VHF et supérieures est similaire à l’utilisation HF, mais quelques différences importantes doivent être notées. Une opération VHF/UHF typique n’implique qu’un seul signal (voire deux ou trois) dans la bande passante du récepteur. Vous trouverez peut-être préférable de vérifier le décodage simple dans Paramètres → Onglet Général. Le décodage en deux passes sera peu nécessaire dans l’onglet Avancé. Avec VHF fonctions activées, le décodeur JT65 répondra aux formats de message spéciaux souvent utilisés pour EME: le rapport de signal OOO et les messages abrégés à deux tonalités pour RO, RRR et 73. Ces messages sont toujours activés pour la réception; ils seront automatiquement générés pour la transmission si vous cochez la case Sh.

    Deep dans le menu Décoder sera automatiquement sélectionné. Tu peux inclure éventuellement Activer la moyenne, Activer la recherche approfondie et Activer le point d’accès.

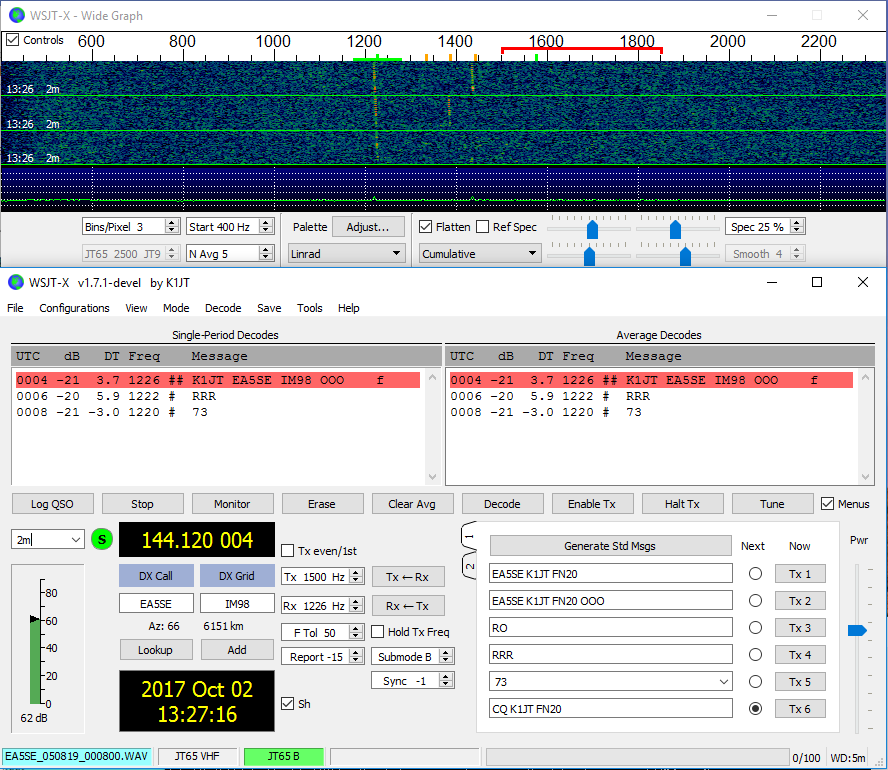

    La capture d’écran suivante montre trois transmissions d’un EME à 144 MHz QSO utilisant le sous-mode JT65B et des messages abrégés. Prenez note des graduations colorées sur l’échelle de fréquence Wide Graph. Le vert Le marqueur à 1220 Hz indique la fréquence QSO sélectionnée (fréquence de la tonalité JT65 Sync) et la plage F Tol. Une coche verte à 1575 Hz indique la fréquence de la tonalité de données JT65 la plus élevée. Les marqueurs orange indiquent la fréquence de la tonalité supérieure des signaux à deux tonalités pour RO, RRR et 73.

    images022

    8.4. QRA64

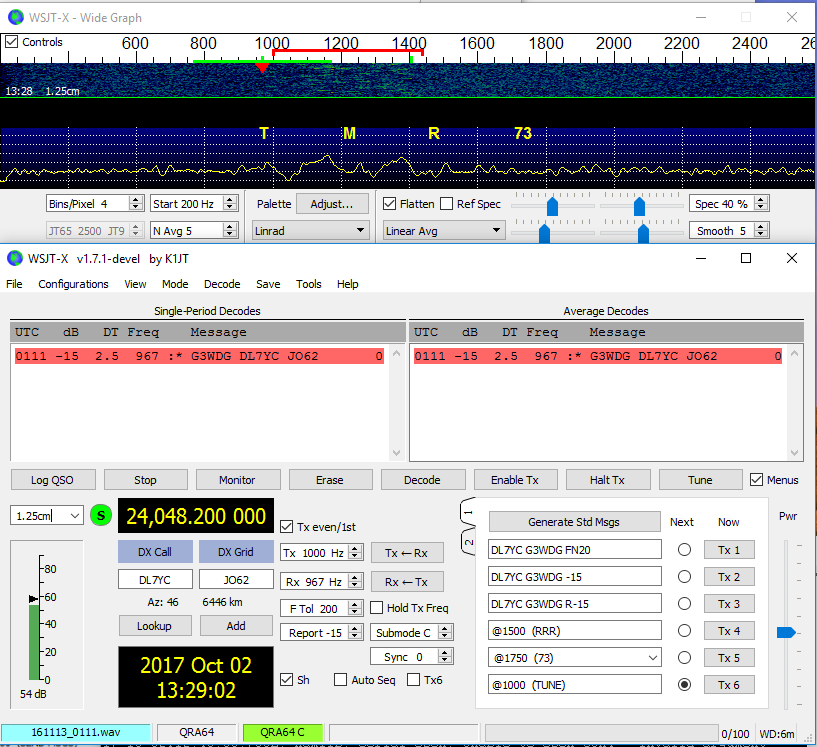

    QRA64 est conçu pour les EME sur les bandes VHF et supérieures; son fonctionnement est généralement similaire à JT4 et JT65. La capture d’écran suivante montre un exemple de transmission QRA64C de DL7YC enregistrée en G3WDG sur le trajet EME à 24 GHz. La propagation Doppler sur le trajet était de 78 Hz. Par conséquent, bien que le signal soit relativement puissant, ses tonalités sont suffisamment élargies pour les rendre difficiles à voir à la cascade. Le marqueur rouge triangulaire situé sous l’échelle de fréquence indique que le décodeur a atteint la synchronisation avec un signal à environ 967 Hz.

    images023

    Le décodeur QRA64 n’utilise pas de base de données d’indicatifs. Au lieu de cela, il tire parti d’informations a priori (AP) telles que son propre indicatif et la forme codée du mot de message CQ. En usage normal, Au fur et à mesure que le QSO progresse, les informations disponibles sur le point d’accès augmentent pour inclure l’indicatif de la station en cours de travail et peut-être aussi son localisateur de grille à 4 chiffres. Le décodeur commence toujours par tenter de décoder le message complet sans AP information. Si cette tentative échoue, des tentatives supplémentaires sont effectuées en utilisant les informations AP disponibles pour fournir des hypothèses initiales sur le contenu du message. À la fin de chaque itération, le décodeur calcule la probabilité extrinsèque de la valeur la plus probable pour chacun des 12 symboles d’information à six bits du message. Un décodage est déclaré uniquement lorsque la probabilité totale pour les 12 symboles a convergé vers une valeur nonambiguë très proche de 1.

    Pour les QSO EME, certains opérateurs utilisent des messages QRA64 abrégés consistant en une tonalité unique. Pour activer la génération automatique de ces messages, Cochez la case Sh. Cela permet également de générer une seule tonalité à 1000Hz en sélectionnant Tx6, ce qui facilitera la détection initiale des signaux, car les tonalités QRA64 ne sont souvent pas visibles sur la cascade. La case Tx6 permet de faire passer le message Tx6 de 1 000 Hz à 1 250 Hz pour indiquer à l’autre station que vous êtes prêt à recevoir des messages.


      QRA64 est différent de JT65 en ce que le décodeur tente de rechercher et de décoder un seul signal dans la bande   passante du récepteur. Si de nombreux signaux sont présents, vous pourrez peut-être les décoder en double-cliquant   sur le son le plus bas de chacun dans la cascade.




      G3WDG a préparé un tutoriel plus détaillé sur l’utilisation de QRA64 for microwave EME.

    8.5. ISCAT

    ISCAT est un mode utile pour les signaux faibles mais d’amplitude plus ou moins constante sur plusieurs secondes ou plus. La dispersion des aéronefs à 10 GHz en est un bon exemple. Les messages ISCAT sont au format libre et peuvent comporter entre 1 et 28 caractères. Ce protocole n’inclut pas de fonction de correction d’erreur.

    8.6. MSK144

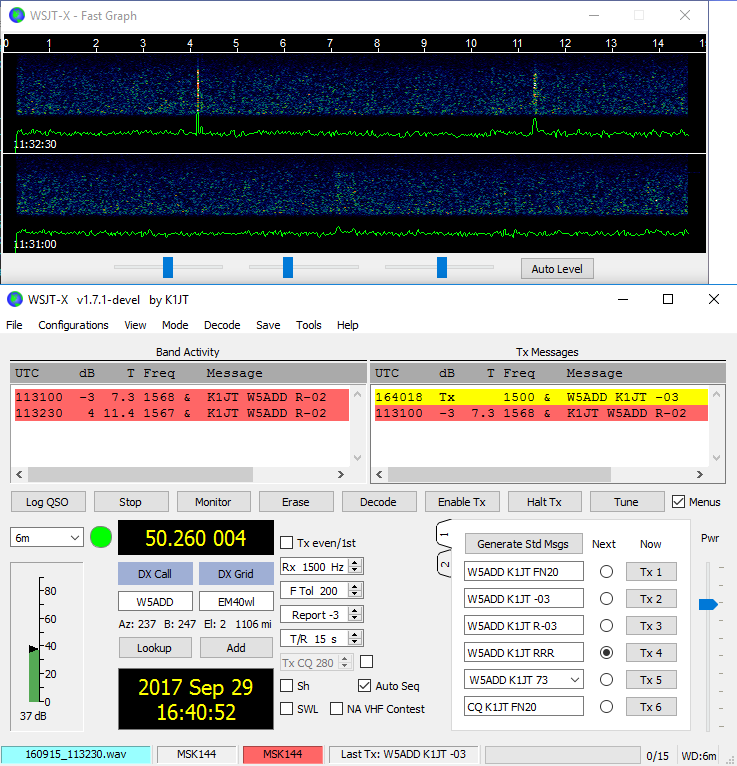

    Les QSO de météores peuvent être effectués à tout moment sur les bandes VHF jusqu’à une distance d’environ 2100 km (1 300 km). Terminer un QSO prend plus de temps le soir que le matin, plus longtemps aux fréquences élevées et plus long aux distances proches de la limite supérieure. Mais avec de la patience, 100 Watts ou plus, et un seul yagi, cela peut généralement être fait. La capture d’écran suivante montre deux transmissions MSK144 de 15 secondes en provenance de W5ADD au cours d’un QSO à 50 MHz avec K1JT, à une distance d’environ 1800 km (1100 mi). Les segments décodés ont été marqués sur l’affichage spectral Graphique rapide.

    images024



    Contrairement aux autres modes WSJT-X, le décodeur MSK144 fonctionne en temps réel pendant la séquence de réception. Les messages décodés apparaîtront sur votre écran presque dès que vous les entendrez.

    Pour configurer WSJT-X pour le fonctionnement MSK144:

    • Sélectionnez MSK144 dans le menu Mode.

    • Sélectionnez Fast dans le menu Décoder.

    • Définissez la fréquence de réception audio sur Rx 1500 Hz.

    • Définissez la tolérance de fréquence sur F Tol 100.

    • Définissez la durée de la séquence T/R sur 15 s.

    • Pour faire correspondre la profondeur de décodage à votre la capacité de l’ordinateur, cliquez sur Surveillez (s’il n’est pas déjà vert) pour démarrer une séquence de réception. Observez le pourcentage affiché sur l’étiquette Réception dans la barre d’état:

    images025

    • Le nombre affiché (ici 17%) indique la fraction de temps disponible utilisée pour l’exécution du décodeur en temps réel MSK144. Si ce nombre est bien inférieur à 100%, vous pouvez augmenter la profondeur de décodage de Rapide à Normal ou Profond, et augmenter F Tol de 100 à 200 Hz.

    • image2

        La plupart des ordinateurs multicœurs modernes peuvent facilement gérer les paramètres optimaux Profond et
        F Tol 200. Les machines les plus anciennes et les plus lentes risquent de ne pas pouvoir suivre ces réglages; aux   paramètres Rapide et Normal, il se produira une légère perte de capacité de décodage (valeur relative). Profond)   pour les pings les plus faibles.

    • Les séquences T/R de 15 secondes ou moins nécessitent de sélectionner très rapidement vos messages transmis. Cochez Seq Auto pour que le ordinateur prend les décisions nécessaires automatiquement, en fonction des messages reçus.

    • Pour un fonctionnement à 144 MHz ou plus, il peut être utile d’utiliser des messages Sh de format court pour Tx3, Tx4 et Tx5. Ces messages durent 20 ms, contre 72 ms pour les messages MSK144 complets. Leur contenu informationnel est un hachage 12 bits des deux indicatifs d’appel, plutôt que les indicatifs d’appel eux-mêmes, plus un rapport numérique sur 4 bits, un accusé de réception (RRR) ou une signature (73). Seul le destinataire prévu peut décoder les messages courts. Ils seront affichés avec les indicatifs d’appel inclus dans <> équerres, comme dans le modèle QSO suivant

    CQ K1ABC FN42
                       K1ABC W9XYZ EN37
    W9XYZ K1ABC +02
                       <K1ABC W9XYZ> R+03
    <W9XYZ K1ABC> RRR
                       <K1ABC W9XYZ> 73

      L’utilisation de messages Sh MSK144 à 50 ou 70 MHz présente peu ou pas d’avantage. À ces fréquences, la   plupart des pings sont longs assez pour supporter la norme les messages — qui présentent l’avantage d’être lisibles   par quiconque les écoute.

    8.7. Echo Mode

    Le mode Écho vous permet d’effectuer des mesures sensibles de vos propres échos lunaires, même s’ils sont trop faibles pour être entendus. Sélectionnez Écho dans le menu Mode, dirigez votre antenne vers la lune, choisissez une fréquence claire et cliquez sur Envoi Tx. WSJT-X parcourt ensuite la boucle suivante toutes les 6 secondes:

    1. Transmet une tonalité fixe de 1500 Hz pendant 2,3 s

    2. Attendez environ 0,2 s pour le début de l’écho de retour

    3. Enregistrer le signal reçu pendant 2,3 s

    4. Analyser, faire la moyenne et afficher les résultats

    5. Répétez à partir de l’étape 1

    Pour effectuer une séquence de tests d’écho:

    • Sélectionnez Écho dans le menu Mode.

    • Vérifiez le Doppler tracking et la fréquence constante sur la Lune dans la fenêtre Données astronomiques.

    • Assurez-vous que le contrôle de votre plate-forme a été configuré pour le fonctionnement divisé, à l’aide de Plate-forme ou de Fake It dans Paramètres | Radio.

    • Cliquez sur Enable Tx dans la fenêtre principale pour lancer une séquence de cycles de 6 secondes.

    • WSJT-X calcule et compense automatiquement le décalage Doppler. Comme le montre la capture d’écran ci-dessous, lorsque les corrections Doppler appropriées ont été appliquées, votre écho de retour doit toujours apparaître au centre de la zone de tracé de la fenêtre Graph d’écho.

    images026

    8.8. VHF + exemples de fichiers

    Des exemples d’enregistrements typiques de QSO utilisant les modes VHF/UHF/Hyperfréquence et les fonctionnalités de WSJT-X sont disponibles pour download. Les nouveaux utilisateurs des fonctions VHF et plus sont vivement encouragés à s’exercer au décodage des signaux dans ces des dossiers.

    9. Mode WSPR

    • Sélectionnez WSPR dans le menu Mode. La fenêtre principale se reconfigurera dans l’interface WSPR, supprimant certains contrôles non utilisés en mode WSPR.

    • Définissez les commandes du graphique large comme suggéré ci-dessous.

    images027

    • Utilisez la souris pour faire glisser la largeur et la hauteur de la fenêtre principale à la taille souhaitée.

    • Sélectionnez une fréquence WSPR active (par exemple 10,1387 ou 14,0956 MHz).


      Si vous transmettez dans la bande des 60 m, veillez à choisir une fréquence conforme à la réglementation locale.

    • Cliquez sur Monitor pour démarrer une période de réception WSPR de 2 minutes.

    • Si vous souhaitez transmettre et recevoir, sélectionnez une valeur appropriée pour Tx Pct (pourcentage moyen de séquences de 2 minutes consacrées à la transmission) et activez le bouton Activer la transmission. Les périodes de transmission durent également 2 minutes et se produiront de manière aléatoire afin de réduire les risques de collision avec d’autres stations que vous êtes peut-être en train de rencontrer. surveillance.

    • Sélectionnez votre puissance d’émission (en dBm) dans la liste déroulante.

    9.1. Détection de bande

    Le mode WSPR permet aux utilisateurs de radios contrôlées par CAT d’étudier la propagation sur de nombreuses bandes sans intervention de l’utilisateur. Le saut coordonné permet à un groupe important de stations du monde entier de se déplacer d’une bande à l’autre, maximisant ainsi les chances d’identifier des chemins de propagation ouverts.

    • Pour activer le saut de bande automatique, cochez la case Détection de bande dans la fenêtre principale.

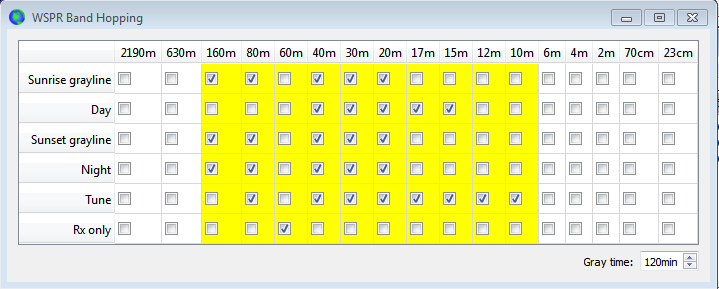

    • Cliquez sur Planifier pour ouvrir la fenêtre Accélération de bande WSPR, puis sélectionnez les bandes que vous souhaitez utiliser à chaque heure de la journée.

    images028

    • La commutation de bande a lieu après chaque intervalle de 2 minutes. Les bandes préférées sont identifiées avec des créneaux horaires dans un cycle répété de 20 minutes, selon le tableau suivant:

    Band:             160 80 60 40 30 20 17 15 12 10

    UTC minute:

    00

    02

    04

    06

    08

    10

    12

    14

    16

    18

    20

    22

    24

    26

    28

    30

    32

    34

    36

    38

    40

    42

    44

    46

    48

    50

    52

    54

    56

    58

    • Si la bande préférée n’est pas active en fonction de votre programme, vous sélectionnerez une bande au hasard parmi les bandes actives.

    • Si la case Tune est cochée pour une bande particulière, WSJT-X transmet une porteuse non modulée pendant plusieurs secondes juste après le passage à cette bande et avant le début de la période normale de réception / réception. Cette fonction peut être utilisée pour activer un tuner d’antenne automatique (ATU) afin d’accorder une antenne multibande à la nouvelle bande sélectionnée.

    • En fonction de votre station et de la configuration de votre antenne, les changements de bande peuvent nécessiter une commutation autre que le réglage de votre radio. Faire cela possible de manière automatisée, chaque fois que WSJT-X exécute un commande de changement de bande à une radio contrôlée par CAT, il recherche un fichier nommé user_hardware.bat, user_hardware.cmd, user_hardware.exe, ou user_hardware dans le répertoire de travail. Si l’un d’entre eux est trouvé, WSJT-X tente d’exécuter la commande

      user_hardware nnn
    • Dans la commande ci-dessus, nnn correspond à la longueur d’onde de désignation de bande en mètres. Vous devez écrire votre propre programme, script ou fichier batch pour le faire. la commutation nécessaire à votre station.

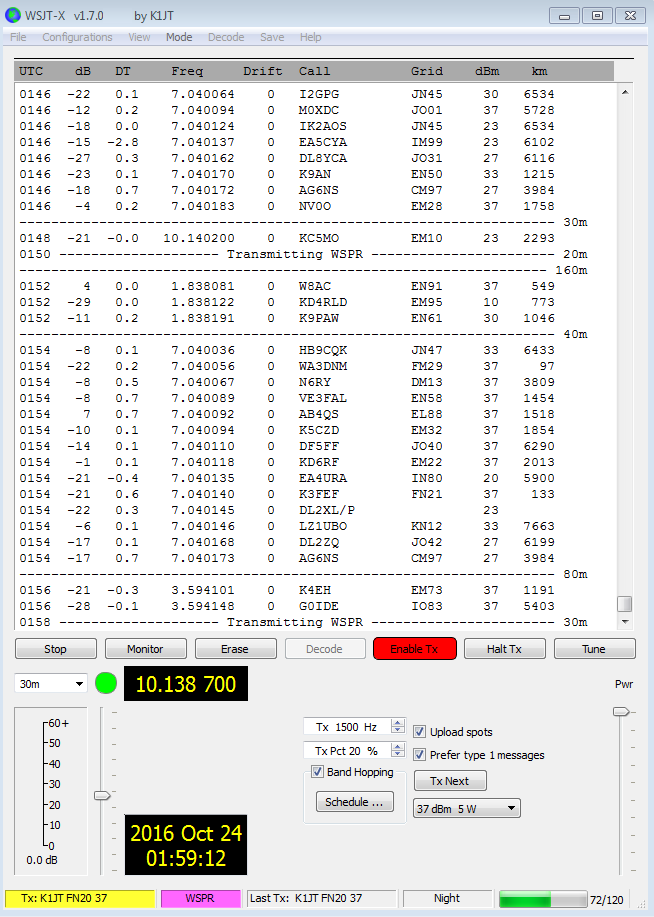

    La capture d’écran suivante est un exemple de fonctionnement de la WSPR avec le saut de bande activé:

    images029

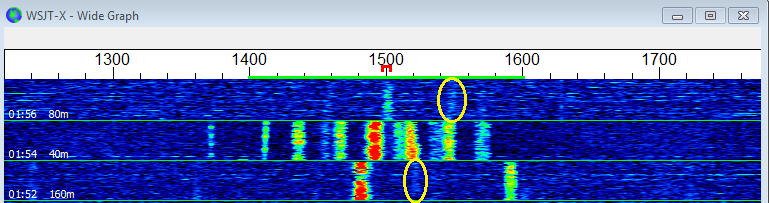

    Un regard attentif sur la capture d’écran ci-dessus illustre certaines des capacités impressionnantes du décodeur WSPR. Par exemple, examinez les décodages aux UTC 0152, 0154 et 0156 ainsi que les minutes correspondantes de l’affichage de la cascade ci-dessous. Des ovales jaunes ont été ajoutés pour mettre en évidence deux signaux isolés décodés à -28 et -29 dB en
    le premier et le troisième intervalle de deux minutes. À 0154 UTC, les signaux de VE3FAL, AB4QS et K5CZD se situent dans un intervalle de 5 Hz près de la fréquence audio 1492 Hz; De même, K3FEF, DL2XL / P et LZ1UBO tombent dans un intervalle de 6 Hz près de 1543 Hz. Chacun des signaux qui se chevauchent est décodé sans faille.

    images030

    10. Commandes à l’écran

    10.1. Menus

    Les menus en haut de la fenêtre principale offrent de nombreuses options pour la configuration et le fonctionnement. La plupart des éléments sont explicites. quelques détails supplémentaires sont fournis ci-dessous. Les raccourcis clavier pour certains éléments de menu fréquemment utilisés sont répertoriés sur le bord droit du menu.

    10.1.1. WSJT-X menu

    images031

    Ce menu apparaît uniquement sur le Macintosh. Settings apparaît ici, Préférences plutôt que dans le menu Fichier. À propos de WSJT-X apparaît ici plutôt que dans le menu Aide.

    10.1.2. File menu

    images032

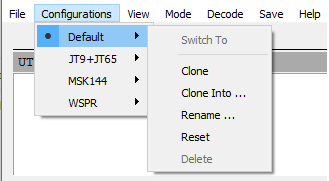

    10.1.3. Configuration Menu

    images033

    De nombreux utilisateurs préfèrent créer et utiliser des entrées dans le menu Configurations pour passer d’un mode à l’autre. Il suffit de cloner l’entrée par défaut, Renommez à votre guise, puis définissez tous les paramètres souhaités pour cette configuration. Ces paramètres seront restaurés chaque fois que vous sélectionnerez cette configuration.

    En plus de passer d’une configuration à l’autre lors de l’exécution de WSJT-X, vous pouvez également lancer l’application à partir de la ligne de commande, dans la configuration de votre choix. Utilisez l’option de ligne de commande
    --config <configuration-name>, ou -c Pour résumer, comme dans ces exemples de configurations FT8 et Echo:

    wsjtx --config FT8
    wsjtx -c Echo

    10.1.4. View Menu

    images034

    10.1.5. Mode Menu

    images035

    10.1.6. Decode Menu

    images036

    10.1.7. Save Menu

    images037

    10.1.8. Tools Menu

    images038

    10.1.9. Help Menu

    images039

    Keyboard Shortcuts (F3)

    images040

    Special Mouse Commands (F5)

    images041

    10.2. Button Row

    Les commandes suivantes apparaissent juste sous les fenêtres de texte décodées sur l’écran principal:

    images042

    • Lorsque l’option CQ uniquement est cochée, seuls les messages des stations appelant CQ s’affichent dans le panneau de texte de gauche.

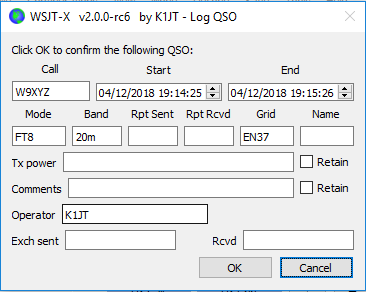

    • Journal QSO ouvre une fenêtre de dialogue préremplie contenant des informations connues sur un QSO que vous avez presque terminé. Vous pouvez modifier ou compléter ces informations avant de cliquer sur OK pour vous connecter au QSO. Si vous cochez la case Invitez-moi à enregistrer le QSO sur le Settings → Reporting
      onglet, le programme affichera automatiquement l’écran de confirmation lorsque vous envoyez un message contenant 73. Date de début et Heure de début sont définis lorsque vous cliquez sur pour envoyer le message Envoi 2 ou Envoi 3. , et sauvegardés d’une ou deux longueurs de séquence, respectivement. (Notez que l’heure de début réelle peut avoir été antérieure si des répétitions de transmissions anticipées étaient nécessaires.) La date et l’heure de fin sont définies lorsque l’écran Log QSO est appelé.

      images043

      • Arrêter mettra fin à l’acquisition de données normale si vous souhaitez geler la cascade ou ouvrir et explorer un fichier audio précédemment enregistré.

      • Surveiller permet d’activer ou de désactiver le mode de réception normal. Ce bouton est surligné en vert lorsque le WSJT-X est en train de recevoir. Si vous utilisez le contrôle CAT, activez Surveiller pour désactiver le contrôle de la plate-forme. si Le moniteur revient à la dernière fréquence utilisée est sélectionné sur le
        Paramètres | Onglet Général, l’activation de Moniteur est de nouveau activée. la fréquence d’origine.

      • Effacer efface la fenêtre de texte décodée à droite. Double-cliquez sur Supprimer pour effacer les deux fenêtres de texte.

      • image3

          En cliquant avec le bouton droit de la souris sur l’une des fenêtres de texte, un menu contextuel contenant plusieurs   options (y compris Effacer) s’applique uniquement à cette fenêtre.

      • Effacer la moyenne n’est présent que dans les modes prenant en charge la moyenne des messages. Il fournit un moyen d’effacer les informations accumulées, ainsi se préparer à commencer une nouvelle moyenne.

      • Décoder indique au programme de répéter la procédure de décodage à la fréquence Rx (marqueur vert à l’échelle de la cascade), en utilisant la dernière séquence de données reçues.

      • Activer la transmission active ou désactive le mode de séquencement automatique T / R et met en surbrillance le bouton en rouge lorsqu’il est activé. Une transmission commencera à au début de la séquence sélectionnée (impair ou pair) ou immédiatement le cas échéant. Activer le bouton sur OFF pendant une transmission permet à la transmission en cours de se terminer.

      • Halt Tx met fin immédiatement à une transmission et désactive le séquencement automatique T / R.

      • Syntoniser fait basculer le programme en mode Tx et génère une porteuse non modulée à la fréquence Tx spécifiée (marqueur rouge sur l’échelle de la cascade). Ce processus est utile pour régler un syntoniseur d’antenne ou accorder un amplificateur. Le bouton est surligné en rouge lorsque Régler est actif. Appuyez une seconde fois sur le bouton ou cliquez sur Arrêter la transmission pour mettre fin au programme. Régler le processus. Notez que l’activation de Syntonisation interrompt une séquence de réception et empêche le décodage au cours de cette séquence.

      • Décochez la case Menus pour faire disparaître les menus situés en haut de la fenêtre, ce qui laisse plus d’espace vertical pour les messages décodés.

      10.3. Left

      Les commandes relatives à la sélection de fréquence, au niveau audio reçu, à la station appelée, ainsi qu’à la date et à l’heure, se trouvent en bas à gauche de la fenêtre principale:

      images044

      • Une liste déroulante de fréquences et de bandes en haut à gauche vous permet de sélectionner la bande de fonctionnement et de définir la fréquence de numérotation sur une valeur extraite de l’onglet Fréquences de la fenêtre Paramètres. Si contrôle CAT est actif, la fréquence de numérotation de la radio sera réglée en conséquence; sinon, vous devez régler la radio manuellement.

      • Vous pouvez également entrer une fréquence (en MHz) ou un nom de bande au format ADIF reconnu, par exemple 630 m, 20 m ou 70 cm. Le nom du groupe Le format ne fonctionne que si une fréquence de travail a été définie pour cette bande et ce mode, auquel cas la première correspondance est sélectionnée.

      • Vous pouvez également entrer un incrément de fréquence en kHz supérieur au nombre entier MHz actuellement affiché. Par exemple, si la fréquence affichée est 10 368,100, entrez 165k (ne pas oublier le k!) faire QSY sur 10,368.165.

      • Un petit cercle coloré apparaît en vert si le contrôle CAT est activé et fonctionnel. Le cercle vert contient le caractère S si la plate-forme est détectée en mode Split. Le cercle devient rouge si vous avez demandé le contrôle CAT mais que la communication avec la radio a été perdue.


        De nombreux équipements Icom ne peuvent pas être interrogés sur l’état divisé, le VFO actuel ou la fréquence   d’émission divisée. Lorsque vous utilisez WSJT-X avec de telles radios, vous ne doit pas changer le VFO actuel,   l’état de division ou la fréquence de numérotation à l’aide des commandes de la radio.

      • Si Grille DX contient un localisateur Maidenhead valide, l’azimut du grand cercle correspondant et la distance par rapport à votre position s’affichent.

      • Le programme peut maintenir une base de données d’indicatifs d’appel et de localisateurs pour référence future. Cliquez sur Ajouter pour insérer le présent appel et le localisateur dans la base de données. Cliquez sur Rechercher pour récupérer le localisateur d’un appel précédemment enregistré. Cette fonctionnalité est principalement utile pour les situations dans lesquelles le nombre de stations actives est modeste et raisonnablement stable, telles que la communication EME (Terre-Lune-Terre). Le nom du fichier d’appel est CALL3.TXT.

      10.4. Center

      Au centre de la fenêtre principale se trouve un certain nombre de commandes utilisées lors de la création de QSO. Les commandes non pertinentes pour un mode ou sous-mode particulier peuvent être « grisées » (désactivées) ou supprimées de l’affichage.

      images045

      • Cochez Tx even pour transmettre en minutes ou séquences UTC paires, en commençant à 0. Désélectionnez cette case pour transmettre dans les séquences impaires. La sélection correcte est faite automatiquement lorsque vous double-cliquez sur une ligne de texte décodée, comme décrit dans la section
        Basic Operating Tutorial.

      • Les fréquences audio Tx et Rx peuvent être définies automatiquement en double-cliquant sur le texte décodé ou sur un signal dans la cascade. Ils peuvent également être ajustés à l’aide des commandes rotatives.

      • Vous pouvez forcer la fréquence Tx sur la fréquence Rx actuelle en cliquant sur le bouton Tx ← Rx, et inversement pour Rx ← Tx. La fréquence à l’antenne de votre tonalité JT9 ou JT65 la plus basse est la somme de la fréquence de numérotation et de la fréquence Tx audio.

      • Cochez la case Hold Tx Freq pour vous assurer que la fréquence Tx spécifiée n’est pas modifiée automatiquement lorsque vous double-cliquez sur texte décodé ou un signal dans la cascade.

      • Pour les modes dépourvus de fonctionnalité de multi-décodage ou lorsque Activer les fonctionnalités VHF/UHF/Hyperfréquence a été coché dans les Settings → General , la commande F Tol définit une plage de fréquence de travail. sur lequel le décodage sera tenté, centré sur la fréquence Rx.

      Le contrôle Rapport vous permet de modifier un rapport de signal qui a été inséré automatiquement. Les rapports typiques pour les différents modes sont compris entre –30 et +20 dB. Rappelez-vous que les rapports JT65 saturent à un limite supérieure de -1 dB.


        Pensez à réduire la consommation si votre partenaire QSO signale votre signal au-dessus de -5 dB dans l’un des   modes lents WSJT-X. Ce sont censés être des modes de signal faibles!

      • Dans certaines circonstances, en particulier sur les bandes VHF et supérieures, vous pouvez sélectionner un sous-mode pris en charge du mode actif à l’aide du contrôle Sous-mode. La commande Sync définit un seuil minimal pour l’établissement de la synchronisation de l’heure et de la fréquence avec un signal reçu.

      • La commande Spinner T/R xx définit la longueur de la séquence pour la transmission et la réception dans les modes ISCAT, MSK144 et JT9 rapide.

      • Si Le fractionnement est activé dans Settings → Radio, dans MSK144 et les sous-modes rapides JT9, vous pouvez activer le contrôle rotatif Tx CQ nnn en cochant la case située à droite. Le programme générera alors quelque chose comme CQ nnn K1ABC FN42 pour votre message CQ, où nnn correspond à la partie en kHz de votre fréquence de fonctionnement actuelle,
        compris entre 010 et 999. Votre message CQ Tx6 sera ensuite transmis à la fréquence d’appel sélectionnée dans le contrôle Tx CQ nnn. Tous les autres messages seront transmis à votre fréquence de fonctionnement actuelle. À la réception, lorsque vous double-cliquez sur un message tel que CQ nnn K1ABC FN42, votre appareil se qualifiera à la fréquence spécifiée afin que vous puissiez appeler la station à la fréquence de réponse spécifiée.

      • Les cases à cocher en bas au centre de la fenêtre principale contrôlent des fonctions spéciales pour des modes de fonctionnement particuliers:

        • Sh permet d’activer les messages en mode JT4, JT65, QRA64 et MSK144

        • Fast permet des sous-modes JT9 rapides

        • Auto Seq permet le séquencement automatique des messages Tx.

        • Call 1st: permet de répondre automatiquement au premier répondeur décodé de votre CQ.

        • Tx6 permet de basculer entre deux types de messages abrégés en mode JT4.

        10.5. Tx Messages

        Deux agencements de commandes sont fournis pour générer et sélectionner des messages Tx. Contrôles familiers aux utilisateurs du programme WSJT apparaissent sur Onglet 1, fournissant six champs pour la saisie du message. Les messages pré-formatés pour le QSO minimal standard sont générés lorsque vous cliquez sur Générer des messages Std ou double-cliquez sur une ligne appropriée dans l’une des fenêtres de texte décodées.

        images046

        • Sélectionnez le message suivant à transmettre (au début de votre prochaine séquence Tx) en cliquant sur le cercle situé sous Suivant.

        • Pour passer à un message Tx spécifié immédiatement pendant une transmission, cliquez sur un bouton rectangulaire sous le libellé Now. Changer un message Tx en cours de diffusion réduira légèrement les chances d’un décodage correct, mais il est généralement acceptable si l’opération est effectué dans les 10 à 20% des premiers mois. une transmission.

        • Les six champs de message Tx sont modifiables. Vous pouvez modifier un message généré automatiquement ou saisir le message souhaité, en tenant compte des limites du contenu du message. Voir Protocol Specifications pour plus de détails.

        • Cliquez sur la flèche déroulante du message 5 pour sélectionner l’un des messages préenregistrés entrés dans le menu Settings | Tx Macros. Si vous appuyez sur Entrée sur un message modifié 5, ce message est automatiquement ajouté aux macros stockées.

        • Dans certaines circonstances, il peut être souhaitable de rendre vos QSO aussi courts que possible. Pour configurer le programme pour commencer les contacts avec message #2, désactivez le message #1 en double-cliquant sur son bouton radio ou son bouton Tx 1 rectangulaire. De même, pour envoyer RR73 plutôt que RRR pour le message 4, double-cliquez sur l’un de ses boutons.

        Le deuxième ensemble de commandes permettant de générer et de sélectionner des messages Tx apparaît sur le onglet 2 du panneau de contrôle des messages:

        images047

        Avec cette configuration, vous suivez normalement une séquence de transmission de haut en bas à partir de la colonne de gauche si vous appelez CQ, ou de la colonne de droite si vous répondez à un CQ.

        • En cliquant sur un bouton, le message approprié est placé dans la zone Gen Msg. Si vous transmettez déjà, le message Tx est modifié immédiatement.

        • Vous pouvez entrer et transmettre n’importe quoi (jusqu’à 13 caractères, espaces compris) dans la zone Free Msg.

        • Cliquez sur la flèche déroulante située dans la zone Free Msg pour sélectionner une macro préenregistrée. Si vous appuyez sur Entrée sur un message modifié, celui-ci est automatiquement ajouté à la table des macros stockées.


          Pendant une transmission, le message effectivement envoyé apparaît toujours dans la première case de la barre   d’état (en bas à gauche de l’écran principal).

        10.6. Status Bar

        Une barre d’état en bas de la fenêtre principale fournit des informations utiles sur les conditions de fonctionnement.

        images048

        Les étiquettes de la barre d’état affichent des informations telles que l’état de fonctionnement actuel du programme, le nom de la configuration, le mode de fonctionnement et le contenu du message le plus récent que vous avez transmis. La première étiquette (état de fonctionnement) peut être Réception, Trans (Transmettre), Syntonisation ou le nom du fichier ouvert à partir du menu Fichier. cette étiquette est surligné en vert pour la réception, jaune pour Tx, rouge pour Tune et bleu clair pour un nom de fichier. Lors de la transmission, le message Tx est affiché exactement tel qu’il sera décodé par les stations réceptrices. le comme indiqué ci-dessus, la deuxième étiquette sera absente si vous utilisez le paramètre Par défaut du menu Configurations. Une barre de progression indique la fraction écoulée d’une séquence Tx ou Rx. Enfin, si le temporisateur Watchdog (WD) a été activé sur le paramètres | Général, une étiquete dans Le coin inférieur droit affiche le nombre de minutes restantes avant l’expiration du délai.


          Des messages d’état temporaires peuvent parfois être affichés ici pendant quelques secondes à la fin du traitement   en arrière-plan.

        10.7. Wide Graph

        Les contrôles suivants apparaissent au bas de la fenêtre Wide Graph. Le décodage ne se produit que dans la plage de fréquences affichée. sinon, avec les exceptions de Démarrer NNN Hz et de JT65 nnnn JT9 lorsqu’elles fonctionnent en mode JT9 + JT65, les commandes de la fenêtre Wide Graph n’ont aucun effet sur le processus de décodage.

        images049

        • Bacs/Pixel contrôle la résolution de la fréquence affichée. Définissez cette valeur sur 1 pour la résolution la plus élevée possible ou sur des nombres plus élevés.pour compresser l’affichage spectral. Un fonctionnement normal avec une taille de fenêtre commode convient bien à 2 à 8 cases par pixel.

        • JT65 nnnn JT9 définit le point de division (marqueur bleu) pour le décodage à large bande des signaux JT65 et JT9 en mode JT9 + JT65. Le décodeur recherche les signaux JT65 partout, mais JT9 n’émet que des signaux supérieurs à cette fréquence. Ce réglage est enregistré séparément pour chaque bande.

        • Start nnn Hz définit le point de départ basse fréquence de l’échelle de fréquence en cascade.

        • N Avg correspond au nombre de spectres successifs à moyenner avant mise à jour de l’affichage. Les valeurs autour de 5 conviennent au fonctionnement normal des JT9 et JT65. Ajustez N Avg pour que la cascade se déplace plus rapidement ou plus lentement, à votre guise.

        • Une liste déroulante sous le libellé Palette vous permet de sélectionner un large éventail de palettes de couleurs en cascade.

        • Cliquez sur Adjust pour activer une fenêtre vous permettant de créer une palette définie par l’utilisateur.

        • Cochez Flatten si vous souhaitez que WSJT-X compense une réponse en pente ou inégale sur la bande passante reçue. Pour que cette fonctionnalité fonctionne correctement, vous devez limiter la plage de fréquences affichée. de sorte que seule la partie active du spectre est affichée.

        • Sélectionnez Actuel ou Cumulé pour le spectre affiché dans le tiers inférieur de la fenêtre Large Graphique. Actuel est le spectre moyen des derniers calculs N Moy FFT. Cumulative correspond au spectre moyen depuis le début de la minute UTC actuelle. Moyenne linéaire est utile en mode JT4, notamment lorsque des messages abrégés sont utilisés.

        • Quatre curseurs contrôlent les niveaux de référence et la mise à l’échelle des couleurs des cascades et du tracé du spectre. Les valeurs autour de l’échelle moyenne sont généralement correctes, en fonction du niveau du signal d’entrée, de la palette choisie et de vos propres préférences. Passez la souris sur un contrôle pour afficher une astuce vous rappelant sa fonction.

        • Le contrôle Spec nn% peut être utilisé pour définir la hauteur fractionnaire du spectre tracé sous la cascade.

        • Smooth est actif uniquement lorsque la Linear Average a été sélectionnée. Le lissage du spectre affiché sur plus d’une case peut améliorer votre capacité à détecter des signaux EME faibles avec un effet Doppler à plus de quelques Hz.

        10.8. Fast Graph

        La palette en cascade utilisée pour le graphe rapide est identique à celle sélectionnée sur le graphe large. Trois curseurs au bas de la fenêtre de graphique rapide peuvent être utilisés pour optimiser le gain et le décalage d’origine pour les informations affichées. Passez la souris sur un contrôle pour afficher une astuce vous rappelant sa fonction. Cliquez sur le bouton Auto Level pour définir des paramètres raisonnables comme point de départ.

        images050

        10.9. Echo Graph

        Les contrôles suivants apparaissent au bas du graphique d’écho:

        images051

        • Bins/Pixel contrôle la résolution de la fréquence affichée. Définissez cette valeur sur 1 pour obtenir la résolution la plus élevée possible ou sur des valeurs plus élevées pour compresser l’affichage spectral.

        • Les curseurs Gain et Zero contrôlent la mise à l’échelle et le décalage des spectres tracés.

        • Les Smooth valeurs supérieures à 0 appliquent des moyennes continues aux spectres tracés, lissant ainsi les courbes sur plusieurs intervalles.

        • L’étiquette N indique le nombre moyen d’impulsions d’écho.

        • Cliquez sur le bouton Colors pour parcourir les 6 choix possibles de couleur et de largeur de trait pour les tracés.

        10.10. Miscellaneous

        La plupart des fenêtres peuvent être redimensionnées à volonté. Si vous manquez d’espace à l’écran, vous pouvez réduire la taille de la fenêtre principale et du graphique large en masquant certains contrôles et libellés. Pour activer cette fonctionnalité, tapez Ctrl+M en sélectionnant la fenêtre appropriée. (Pour la fenêtre principale, vous pouvez sélectionner Hide menus and labels dans le menu View.) Saisissez à nouveau Ctrl+M pour rendre les contrôles visibles à nouveau.

        11. Logging

        Une fonction de journalisation de base dans WSJT-X enregistre les informations QSO dans des fichiers nommés.wsjtx.log (au format texte séparé par des virgules) et wsjtx_log.adi (au format ADIF standard). Ces fichiers peuvent être importés directement dans d’autres programmes, par exemple des feuilles de calcul et des programmes de journalisation courants. Comme décrit dans le Installation et Platform Dependencies sections, différents systèmes d’exploitation peuvent placer vos fichiers journaux locaux à des emplacements différents. Vous pouvez toujours y accéder directement en sélectionnant Open log directory dans le menu File.

        Des fonctions de journalisation plus élaborées sont prises en charge par des applications tierces telles que JT-Alert, qui peut connecter automatiquement des QSO à d’autres applications comprenant Ham Radio Deluxe, DX Lab Suite, et Log4OM.

        L’option de programme Afficher l’entité DXCC et travailler avant le statut (sélectionnable dans l’onglet Settings | General) est principalement destiné aux utiliser sur des plateformes autres que Windows, où JT-Alert n’est pas disponible. Lorsque cette option est cochée, WSJT-X ajoute des informations supplémentaires à tous les messages CQ affichés dans la fenêtre Band Activity. Le nom de l’entité DXCC est affichée, abrégée si nécessaire. Votre “ a travaillé avant ” statut pour cet indicatif (selon le fichier journal wsjtx_log.adi) est indiqué par la mise en surbrillance des couleurs, si cette option a été sélectionné.

        WSJT-X inclut un fichier cty.dat intégré contenant le préfixe DXCC. information. Les fichiers mis à jour peuvent être téléchargés à partir du Amateur Radio Country Files site Web lorsque requis. Si un cty.dat mis à jour est présent dans les journaux dossier et lisible, il sera utilisé de préférence à celui intégré.

        Le fichier journal wsjtx_log.adi est mis à jour chaque fois que vous enregistrez un QSO depuis WSJT-X. (N’oubliez pas que si vous effacez ce fichier, vous perdrez tout “ travaillait avant ” informations.) Vous pouvez ajouter ou écraser le fichier wsjtx_log.adi en exportant l’historique de votre QSO en tant que fichier ADIF à partir d’un autre programme de journalisation. Activer Afficher l’entité DXCC et travailler avant le statut, puis l’activer à nouveau provoquera la relecture de WSJT-X le fichier journal. Des fichiers journaux très volumineux peuvent provoquer un ralentissement de WSJT-X lors de la recherche d’appels.

        Des fonctionnalités supplémentaires sont fournies pour la journalisation des Contest et des Fox. (plus à venir, ici …​…​)

        12. Notes de décodeur

        12.1. AP Decoding

        Les décodeurs WSJT-X pour JT65, QRA64 et FT8 incluent des procédures facultatives utilisant des informations accumulées naturellement QSO minimal. Ces informations a priori (AP) augmentent la sensibilité du décodeur jusqu’à 4 dB, au prix d’un taux légèrement supérieur de faux décode.

        Par exemple: lorsque vous décidez de répondre à un CQ, vous connaissez déjà votre propre indicatif et celui de votre partenaire QSO potentiel. Les logiciels donc “sait” ce qui pourrait être attendu pour au moins 57 bits de message (28 pour chacun des deux indicatifs, 1 ou plus pour le type de message) dans le message reçu suivant La tâche du décodeur peut donc être réduite à déterminer les 15 bits restants du message et s’assurer que la solution résultante est fiable.

        Le décodage AP commence par définir les bits AP sur les valeurs supposées, comme si elles avaient été reçues correctement. Nous déterminons ensuite si le les bits de parité et de message restants sont cohérents avec les bits AP supposés, avec un niveau de confiance spécifié. AP décodé avec succès sont étiquetés avec un indicateur de fin de ligne de la forme aP, où P est l’un des types de décodage AP à un chiffre répertoriés dans le tableau 1. Par exemple, a2 indique que le décodage réussi a utilisé MyCall en tant qu’informations hypothétiquement connues.

        Table 1. FT8 AP types d’informations
        aP Message components

        a1

        CQ     ?     ?

        a2

        MyCall     ?     ?

        a3

        MyCall DxCall     ?

        a4

        MyCall DxCall RRR

        a5

        MyCall DxCall 73

        a6

        MyCall DxCall RR73

        Si l’on découvre qu’un mot de code a une probabilité d’exactitude correcte (mais pas extrêmement élevée), le caractère ? est ajouté lorsque le message décodé est affiché. Pour éviter les taches trompeuses de faux décodages occasionnels, les messages ainsi marqués ne sont pas transmis à PSK Reporter.

        Le tableau 2 répertorie les six états QSO possibles suivis par le séquenceur automatique WSJT-X, ainsi que le type de décodage AP qui serait tenté dans chaque état.

        Table 2. FT8 AP types de décodage pour chaque état de QSO
        State AP type

        CALLING STN

        2, 3

        REPORT

        2, 3

        ROGER_REPORT

        3, 4, 5, 6

        ROGERS

        3, 4, 5, 6

        SIGNOFF

        3, 1, 2

        CALLING CQ

        1, 2

        Le décodage avec des informations a priori se comporte légèrement différemment dans JT65. Certains détails sont fournis dans les tableaux 3 et 4.

        Table 3. JT65 AP types d’informations
        aP Message components

        a1

        CQ     ?     ?

        a2

        MyCall     ?     ?

        a3

        MyCall DxCall     ?

        a4

        MyCall DxCall RRR

        a5

        MyCall DxCall 73

        a6

        MyCall DxCall DxGrid

        a7

        CQ DxCall DxGrid

        Table 4. JT65 AP types de décodage pour chaque état de QSO
        State AP type

        CALLING STN

        2, 3, 6, 7

        REPORT

        2, 3

        ROGER_REPORT

        3, 4, 5

        ROGERS

        3, 4, 5

        SIGNOFF

        2, 3, 4, 5

        CALLING CQ

        1, 2, 6

        12.2. Decoded Lines

        Les informations affichées accompagnant les messages décodés incluent généralement UTC, rapport signal sur bruit en dB, décalage de temps DT en secondes et fréquence audio en Hz. Certains modes incluent des informations supplémentaires telles que en décalage de fréquence par rapport à la valeur nominale (DF), à la dérive de fréquence (dérive ou F1) ou à la distance (km ou mi).

        Il peut également y avoir certains caractères cryptiques avec des significations spéciales résumés dans le tableau suivant:

        Table 5. Notations utilisées sur les lignes de texte décodées
        Mode Mode character Sync character End of line information

        FT8

        ~

        ?   aP

        JT4

        $

        *, #

        f, fN, dNC

        JT9

        @

        JT65

        #

        JT65 VHF

        #

        *, #

        f, fN, dNC

        QRA64

        :

        *

        R

        ISCAT

        *

        M N C T

        MSK144

        &

        N H E

        Sync character

        * – Normal sync
        # – Alternate sync

        End of line information

        ? – Décodé avec une confiance moindre
        a – Décodé à l’aide de certaines informations a priori (AP)
        C – Indicateur de confiance [ISCAT et Deep Search; (0-9, *)]
        d – Algorithme de recherche approfondie
        E – Taille de l’ouverture du diagramme de l’oeil MSK – si négatif, l’œil est fermé
        f – Algorithme de Franke-Taylor ou de Fano
        H – Nombre d’erreurs sur les bits corrigés
        M – Longueur du message (caractères)
        N – Nombre d’intervalles Rx ou d’images en moyenne
        P – Numéro indiquant le type d’informations AP (Tableau 1 ci-dessus)
        R – Code retour du décodeur QRA64
        T – Longueur des régions analysées

        Le tableau 6 ci-dessous montre la signification des codes de retour R en mode QRA64.

        Table 6. QRA64 AP codes de retour
        rc Message components

        0

        ?     ?     ?

        1

        CQ     ?     ?

        2

        CQ     ?

        3

        MyCall     ?     ?

        4

        MyCall     ?

        5

        MyCall DxCall     ?

        6

        ?     DxCall     ?

        7

        ?     DxCall

        8

        MyCall DxCall DxGrid

        9

        CQ DxCall     ?

        10

        CQ DxCall

        11

        CQ DxCall DxGrid

        13. Measurement Tools

        13.1. Frequency Calibration

        De nombreuses fonctionnalités WSJT-X ne dépendent que de largeurs de bande de détection de signal de quelques Hz. La précision et la stabilité de la fréquence sont donc particulièrement importantes. Nous fournissons des outils permettant un étalonnage précis de la fréquence de votre radio, ainsi qu’une mesure précise de la fréquence des signaux à l’antenne. La procédure d’étalonnage fonctionne en faisant passer automatiquement votre radio contrôlée par CAT à une série de fréquences préréglées de signaux basés sur une porteuse à des fréquences connues de manière fiable. mesurer l’erreur dans la fréquence de numérotation pour chaque signal.

        Vous trouverez probablement pratique de définir et d’utiliser un programme spécial. Configuration dédié à l’étalonnage de fréquence. Suivez ensuite les étapes suivantes, en fonction de votre système.

        • Passer en mode FreqCal

        Dans la zone Working Frequencies dans Settings → Frequencies, supprimez les fréquences par défaut du mode FreqCal qui ne sont pas pertinentes pour votre région. Vous voudrez peut-être remplacer certaines d’entre elles par des fréquences fiables pouvant être reçues chez vous.


          Nous constatons que les stations de radiodiffusion AM des grandes villes servent généralement généralement de   calibrateurs de fréquence situés à l’extrémité inférieure du spectre. En Amérique du Nord, nous utilisons également   les diffusions heure et fréquence standard de WWV à 2 500, 5 000, 10 000, 15 000 et 20 000 MHz, et l’UCH à   3,330, 7,850 et 14,670 MHz. Des signaux à ondes courtes similaires sont disponibles dans d’autres régions du   monde.

      • Dans la plupart des cas, vous souhaiterez commencer par supprimer tout fichier existant fmt.all dans le répertoire où sont conservés vos fichiers journaux.

      • Pour parcourir automatiquement la liste de fréquences d’étalonnage que vous avez choisie, cochez la case Execute frequency calibration cycle.menu Tools. WSJT-X passera 30 secondes à chaque fois la fréquence. Initialement, aucune donnée de mesure n’est enregistrée dans le fichier fmt.all bien qu’elle soit affichée à l’écran, cela vous permet de vérifier paramètres d’étalonnage actuels.

      • Au cours de la procédure d’étalonnage. La fréquence de numérotation USB de la radio est 1500 Hz en dessous de chaque entrée FreqCal dans la liste des fréquences par défaut. Comme le montre la capture d’écran ci-dessous, les porteuses de signal détectées apparaissent donc à environ 1500 Hz dans la cascade WSJT-X.

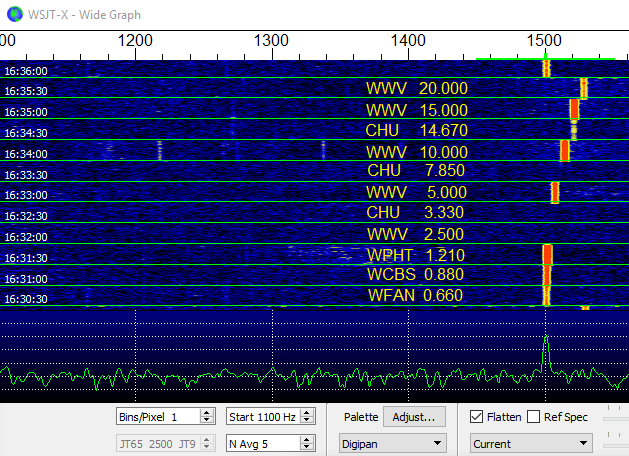

      • Pour démarrer une session de mesure, activez l’option Measure et laissez le cycle d’étalonnage est exécuté pendant au moins une séquence complète. Notez que lors de la mesure, tous les paramètres d’étalonnage existants sont automatiquement désactivés. Vous devrez donc peut-être augmenter la plage FTol si votre appareil est hors fréquence de plus de quelques hertz afin de capturer des mesures valides.

      images052

      Avec les radios synthétisées modernes, de petits décalages mesurés à partir de 1500 Hz présenteront une dépendance linéaire sur la fréquence. Vous pouvez approximer le calibrage de votre radio en divisant simplement le décalage de fréquence mesuré (en Hz) à la fréquence fiable la plus élevée par la fréquence nominale elle-même (en MHz). Par exemple, la mesure de 20 MHz pour WWV indiquée ci-dessus a produit un décalage de tonalité mesuré de 24,6 Hz, affiché dans la fenêtre de texte décodée WSJT-X. La résultante la constante d’étalonnage est 24,6 / 20 = 1,23 partie par million. Ce nombre peut être saisi en tant que Slope dans les settings → Frequencies.

      Un étalonnage plus précis peut être effectué en ajustant l’ordonnée à l’origine et la pente d’une ligne droite sur toute la séquence de mesures d’étalonnage, comme indiqué pour ces mesures dans le graphique représenté ci-dessous. Les outils logiciels permettant d’achever cette tâche sont inclus dans l’installation de WSJT-X et des instructions détaillées pour leur utilisation sont disponibles à l’adresse https://physics.princeton.edu/pulsar/k1jt/FMT_User.pdf.

      En utilisant ces outils et aucun matériel spécialisé au-delà de votre radio à interface CAT, vous pouvez calibrer la radio à une fréquence supérieure à 1 Hz et concurrencer très efficacement lors des tests de mesure de fréquence périodiques de l’ARRL.

      images053

      Après avoir exécuté la fréquence d’exécution cycle d’étalonnage au moins une fois avec de bons résultats, vérifiez et éditez le fichier fmt.all dans le répertoire des journaux et supprimez toute mesure parasite ou aberrante. La procédure d’ajustement de ligne peut ensuite être effectuée automatiquement en cliquant sur Résoudre pour paramètres d’étalonnage dans le menu Tools. Les résultats seront comme dans la capture d’écran suivante. Les incertitudes estimées sont incluses pour la pente et l’interception; N est le nombre de mesures de fréquence moyenne incluses dans l’ajustement, et StdDev est l’écart-carré fondamental des mesures moyennes sur la droite ajustée. Si la solution semble valide, un bouton Apply vous sera proposé. Ce bouton définira automatiquement les paramètres de calibrage dans Settings → Frequencies → Frequency Calibration.

      images054

      Pour un contrôle visuel rapide de l’étalonnage obtenu, restez en mode FreqCal avec l’option Mesurer désactivée. WSJT-X affichera les résultats ajustés directement sur la cascade et les résultats affichés. enregistrements.

      13.2. Reference Spectrum

      WSJT-X fournit un outil qui peut être utilisé pour déterminer la forme détaillée de la bande passante de votre récepteur. Débranchez votre antenne ou syntonisez une fréquence silencieuse sans aucun signal. WSJT-X s’exécutant dans l’un des modes lents, sélectionnez Measure reference spectrum dans le menu Tools. Attendez environ une minute, puis appuyez sur le bouton Stop. Un fichier nommé refspec.dat apparaîtra dans votre répertoire de journal.

      [ ... plus à venir ... ]

      13.3. Égalisation de phase

      Measure phase response dans le menu Tools est destiné aux utilisateurs avancés de MSK144. Cette installation peut réduire les interférences intersymboles, ce qui améliore la sensibilité de décodage. Si vous utilisez un récepteur défini par logiciel avec des filtres à phase linéaire, il n’est pas nécessaire d’appliquer une égalisation de phase.

      Après le décodage d’une trame de données reçues, la Measure phase response génère un signal audio non déformé égal à celui généré par la station émettrice. Sa transformée de Fourier est ensuite utilisée comme référence de phase dépendante de la fréquence pour la comparaison avec
      phase des coefficients de Fourier de la trame reçue. Les différences de phase entre le spectre de référence et le spectre reçu incluent les contributions du filtre d’émission de la station émettrice, du canal de propagation et des filtres du récepteur. Si le reçu
      la trame provient d’une station connue pour émettre des signaux ayant une faible distorsion de phase (par exemple, une station connue pour utiliser un émetteur-récepteur défini par logiciel correctement réglé) et si le signal reçu est:
      relativement dépourvue de distorsion par trajets multiples de sorte que la phase du canal soit presque linéaire, les différences de phase mesurées seront représentatives de la réponse en phase du récepteur local.

      Effectuez les étapes suivantes pour générer une courbe d’égalisation de phase:

      • Enregistrez un certain nombre de fichiers wav contenant des signaux décodables de la station de référence choisie. Les meilleurs résultats seront obtenus lorsque le rapport signal sur bruit des signaux de référence est égal ou supérieur à 10 dB.

      • Entrez l’indicatif de la station de référence dans la boîte d’appel DX.

      • Sélectionnez Measure phase response dans le menu Tools, puis ouvrez chacun des fichiers wav. Le caractère de mode sur les lignes de texte décodées passera de & à ^ lorsque WSJT-X mesure la phase. réponse, et il reviendra à & une fois la mesure terminée. Le programme doit faire la moyenne d’un nombre de trames à SNR élevé pour estimer avec précision la phase. Il peut donc être nécessaire de traiter plusieurs fichiers wav. La mesure peut être interrompue à tout moment par en sélectionnant à nouveau Measure phase response pour changer de phase mesure off.

        Une fois la mesure terminée, WSJT-X enregistre la réponse de phase mesurée dans le Log directory, dans un fichier portant le suffixe « .pcoeff ». Le nom de fichier contiendra l’indicatif de la station de référence et un horodatage, par exemple K0TPP_170923_112027.pcoeff.

      • Sélectionnez Equalization tools …​ dans le menu Tools, puis cliquez sur le bouton. Phase …​ pour afficher le contenu du Log directory. Sélectionnez le fichier pcoeff souhaité. Les valeurs de phase mesurées seront tracées comme suit. cercles remplis avec une courbe rouge ajustée intitulée « Proposé ». C’est la courbe d’égalisation de phase proposée. C’est une bonne idée de répéter plusieurs fois la mesure de phase, en utilisant différents fichiers wav pour chaque mesure, afin de vous assurer que vos mesures sont répétables. K0TPP_170923_112027.pcoeff.

      • Une fois que vous êtes satisfait d’une courbe ajustée, appuyez sur le bouton Appliquer pour enregistrer la réponse proposée. La courbe rouge sera remplacée par une courbe vert clair intitulée ‘Courant’ pour indiquer que la courbe d’égalisation de phase est maintenant appliquée aux données reçues. Une autre courbe intitulée « Group Delay » apparaîtra. La courbe « Group Delay » indique la variation du délai de groupe dans la bande passante, en ms. Clique le bouton Supprimer (Supprimer) pour supprimer les données capturées du tracé, ne laissant que la courbe d’égalisation de phase appliquée et la courbe de retard du groupe correspondante.

      • Pour revenir à l’absence d’égalisation de phase, appuyez sur le bouton Restaurer les paramètres par défaut. suivi du bouton Appliquer.

      Les trois chiffres imprimés à la fin de chaque ligne de décodage MSK144 peuvent être utilisés pour évaluer l’amélioration apportée par l’égalisation. Ces chiffres sont les suivants: N = nombre d’images moyen, H = nombre d’erreurs de bits durs corrigés, E = Taille de l’ouverture du diagramme en oeil MSK.

      Voici un décodage de K0TPP obtenu alors que Measure phase response mesurait la réponse de phase:

      103900  17  6.5 1493 ^  WA8CLT K0TPP +07       1  0  1.2

      Le symbole « ^ » indique qu’une mesure de phase est en cours d’accumulation mais n’est pas encore terminée. Les trois chiffres à la fin de la ligne indiquent qu’une trame a été utilisée pour obtenir le décodage, qu’il n’ya pas eu d’erreurs sur les bits, et que l’ouverture des yeux était de 1,2 sur une échelle de -2 à +2. Voici comment se présente le même décodage après l’égalisation de phase:

      103900  17  6.5 1493 &  WA8CLT K0TPP +07       1  0  1.6

      Dans ce cas, l’égalisation a augmenté l’ouverture des yeux de 1,2 à 1,6. Des ouvertures positives plus importantes sont associées à une réduction probabilité d’erreurs sur les bits et probabilité plus élevée qu’une trame soit décodée avec succès. Dans ce cas, la plus grande ouverture des yeux nous indique que l’égalisation de phase a réussi, mais il est important de noter que ce test ne nous dit pas en soi si la courbe d’égalisation de phase appliquée va améliorer le décodage de signaux autres que ceux du station de référence, K0TPP.

      C’est une bonne idée d’effectuer des comparaisons avant et après en utilisant un grand nombre de fichiers wav enregistrés avec des signaux provenant de nombreuses stations différentes, afin de déterminer si votre courbe d’égalisation améliore le décodage de la plupart des signaux. Lorsque vous effectuez de telles comparaisons, gardez à l’esprit que l’égalisation peut amener WSJT-X à décoder avec succès une image qui n’a pas été décodée avant l’application de l’égalisation. Pour cette raison, assurez-vous que le temps ‘T’ des deux décodages est le même avant de comparer leurs numéros de qualité de fin de ligne.

      Lors de la comparaison des décodages avant et après ayant le même « T », gardez à l’esprit qu’un premier nombre plus petit signifie que le décodage s’est amélioré, même si les deuxième et troisième nombres semblent être « moins bons ». Par exemple, supposons que les numéros de qualité de fin de ligne avant l’égalisation soient 2 0 0.2 et après l’égalisation 1 5 -0.5. Ces chiffres montrent un décodage amélioré car le décodage a été obtenu en utilisant une seule image après l’égalisation alors qu’une moyenne de 2 images était nécessaire avant l’égalisation. Cela implique que des pings plus courts et / ou plus faibles pourraient être décodables.


        Vous trouverez plus de détails sur l’égalisation de phase et des exemples de courbes de phase ajustées et de   diagrammes oculaires dans l’article sur MSK144 de K9AN et K1JT publié dans QEX.

      14. Cooperating Programs

      WSJT-X est programmé pour coopérer étroitement avec plusieurs autres programmes utiles.

      • DX Lab Suite, Omni-Rig, et Ham Radio Deluxe ont été décrits dans la section sur rig control.

      • PSK Reporter, Gladstone, est un serveur web qui rassemble
        les rapports de réception envoyés par divers autres programmes, notamment WSJT-X. Les informations sont disponibles en temps quasi réel sur une carte du monde,
        et aussi comme résumés statistiques de divers types. Un certain nombre d’options sont disponibles pour l’utilisateur. vous pouvez par exemple demander une carte montrant l’activité mondiale du JT65 sur toutes les bandes amateurs
        heure passée Une telle carte pourrait ressembler à ceci, où différentes couleurs représentent différentes bandes:

      images055

      La capture d’écran suivante montre la carte PSK Reporter configurée pour afficher les rapports MSK144:

      images056

      • JT-Alert, par VK3AMA, est disponible uniquement pour Windows. Il fournit de nombreuses aides au fonctionnement, y compris la journalisation automatique à plusieurs programmes de journalisation tiers, des alertes audio et visuelles après un certain nombre de tâches.
        des conditions d’alerte facultatives (décodage d’un nouveau DXCC, nouvel état, etc.) et un accès direct pratique à des services Web tels que la recherche d’indicatif.

      images057

      • AlarmeJT, par F5JMH, est disponible uniquement pour Linux. Le programme tient son propre journal de bord. Il récupère les informations de contact de WSJT-X et fournit des alertes visuelles pour les nouvelles entités DXCC et les nouveaux quadrillages de la bande, ainsi que pour d’autres options.

      • JT-Bridge, est compatible avec OS X. Il fonctionne avec les applications de journalisation Aether, MacLoggerDX, RUMlog ou RUMlogNG. Il vérifie le statut QSO et QSL de l’appel et l’entité DXCC, ainsi que de nombreuses autres fonctionnalités.

      • N1MM Logger+ est une application de journalisation complète et gratuite du concours. est uniquement disponible pour Windows. WSJT-X peut lui envoyer les informations QSO enregistrées via une connexion réseau.

      • Writelog est une application de journalisation du concours complète non-gratuite. Il est uniquement disponible pour Windows. WSJT-X peut lui envoyer les informations QSO enregistrées via une connexion réseau.

      15. Platform Dependencies

      Quelques fonctionnalités WSJT-X se comportent différemment sous Windows, Linux ou OS X, ou peuvent ne pas être pertinentes pour toutes les plates-formes d’exploitation.

      File locations

      • Windows

        • Settings: %LOCALAPPDATA%\WSJT-X\WSJT-X.ini

        • Log directory: %LOCALAPPDATA%\WSJT-X\

        • Default save directory: %LOCALAPPDATA%\WSJT-X\save\

      • Windows, when using « –rig-name=xxx »

        • Settings: %LOCALAPPDATA%\WSJT-X – xxx\WSJT-X – xxx.ini

        • Log directory: %LOCALAPPDATA%\WSJT-X – xxx\

        • Default save directory: %LOCALAPPDATA%\WSJT-X – xxx\save\

      • Linux

        • Settings: ~/.config/WSJT-X.ini

        • Log directory: ~/.local/share/WSJT-X/

        • Default save directory: ~/.local/share/WSJT-X/save/

      • Linux, when using « –rig-name=xxx »

        • Settings: ~/.config/WSJT-X – xxx.ini

        • Log directory: ~/.local/share/WSJT-X – xxx/

        • Default save directory: ~/.local/share/WSJT-X – xxx/save/

      • Macintosh

        • Settings: ~/Library/Preferences/WSJT-X.ini

        • Log directory: ~/Library/Application Support/WSJT-X/

        • Default save directory: ~/Library/Application Support/WSJT-X/save/

      • Macintosh, when using « –rig-name=xxx »

        • Settings: ~/Library/Preferences/WSJT-X – xxx.ini

        • Log directory: ~/Library/Application Support/WSJT-X – xxx/

        • Default save directory: ~/Library/Application Support/WSJT-X – xxx/save/

        16. Frequently Asked Questions

        1. Le spectre affiché est plus plat lorsque je ne coche pas la case Flatten. Quel est le problème ?

          WSJT-X n’attend pas de front de filtre abrupt dans la bande passante affichée. Utilisez un filtre IF plus large ou réduisez la bande passante affichée de Bins/Pixel décroissants, Start augmentés ou la largeur du Wide Graph. Vous pouvez également choisir de recentrer la bande passante du filtre, si un tel contrôle est disponible.

        2. Comment dois-je configurer WSJT-X pour exécuter plusieurs instances ?

          Lancez WSJT-X à partir d’une fenêtre d’invite de commande, en attribuant à chaque instance un identifiant unique comme dans l’exemple suivant à deux instances. Cette procédure isolera le fichier Settings et le fichier accessible en écriture. emplacement pour chaque instance de WSJT-X.

          wsjtx --rig-name=TS2000
          wsjtx --rig-name=FT847
        3. Je reçois le message « Erreur réseau – Le support SSL / TLS n’est pas installé ». Que dois-je faire ?

          Vous devez installer les bibliothèques OpenSSL appropriées – voir Instructions to install OpenSSL.

        4. Je reçois parfois des erreurs de contrôle du gréement si j’ajuste le VFO de mon Icom rig. Quel est le problème ?

          Par défaut, le * Mode transe-CI-V ‘est activé sur la plupart des émetteurs-récepteurs Icom, ce qui entraînera un trafic CAT non sollicité provenant de la plate-forme perturbant le contrôle de la CAT par un PC. Désactivez cette option dans le menu de la plate-forme.

        5. Je souhaite contrôler mon émetteur-récepteur avec une autre application ainsi qu’avec WSJT-X, est-ce possible ?

          Cela n’est possible que de manière fiable via un type de serveur de contrôle de rig, ce serveur doit pouvoir accepter à la fois WSJT-X et l’autre application (s) en tant que client. L’utilisation d’un séparateur de port série muet, tel que l’outil VSPE, n’est pas prise en charge. Cela peut fonctionner mais il n’est pas fiable en raison de collisions de contrôle CAT non gérées. Des applications telles que le Hamlib Rig Control Server (rigctld), Omni-Rig, et DX Lab Suite Commander sont potentiellement appropriées et WSJT-X peut agir en tant que client pour tous.

        6. Le contrôle du rig via OmniRig semble échouer lorsque je clique sur Test CAT. Que puis-je faire à ce sujet ?

          Omni-RigTest CAT. Oubliez l’utilisation de Test CAT et cliquez simplement sur OK. Omni-Rig se comporte alors normalement.

        7. J’utilise WSJT-X avec Ham Radio Deluxe. Tout semble bien aller jusqu’à ce que je lance HRD Logbook ou DM780 en parallèle; alors le contrôle de la CAT devient peu fiable.

          Vous pouvez constater des retards pouvant aller jusqu’à 20 secondes dans les changements de fréquence ou d’autres commandes radio, en raison d’un bogue dans HRD. Les responsables des ressources humaines sont conscients du problème et s’efforcent de le résoudre.

        8. J’utilise WSJT-X sous Ubuntu. Le programme démarre, mais la barre de menus est absente en haut de la fenêtre principale et les touches de raccourci ne fonctionnent pas.

          Ubuntu nouvelle “Unity” bureau met le menu pour le actif fenêtre en haut de l’écran principal. Vous pouvez restaurer les barres de menus à leurs emplacements traditionnels en tapant ce qui suit dans une fenêtre d’invite de commande:

          sudo apt remove appmenu-qt5

          Vous pouvez également désactiver la barre de menus commune pour WSJT-X uniquement en démarrant l’application avec la variable d’environnement. QT_QPA_PLATFORMTHEME défini sur vide (l’espace après le caractère ‘=’ est nécessaire):

          QT_QPA_PLATFORMTHEME= wsjtx

        17. Protocol Specifications

        17.1. Overview

        Tous les modes QSO, à l’exception de ISCAT, utilisent des messages structurés qui compressent les informations lisibles par l’utilisateur en paquets de longueur fixe. JT4, JT9, JT65 et QRA64 utilisent des charges utiles 72 bits. Les messages standard se composent de deux champs de 28 bits normalement utilisés pour les indicatifs d’appel et d’un champ de 15 bits pour un appel. localisateur de grille, rapport, accusé de réception ou 73. Un bit supplémentaire signale un message contenant du texte libre arbitraire, jusqu’à 13 caractères. Les cas spéciaux autorisent d’autres informations telles que les préfixes d’indicatif d’appel supplémentaires (par exemple, ZA / K1ABC) ou des suffixes (par exemple, K1ABC / P) à coder. L’objectif fondamental est de compresser les messages les plus couramment utilisés pour des QSO en une longueur fixe de 72 bits.

        Les données utiles pour FT8 et MSK144 contiennent 77 bits. Les 5 bits supplémentaires servent à signaler les types de message spéciaux utilisés pour FT8. Mode DXpedition, conflits, indicatifs non standard et quelques autres types spéciaux.

        Un indicatif d’appel amateur standard est composé d’un préfixe d’un ou deux caractères, dont au moins un doit être une lettre, suivi d’un chiffre et d’un suffixe de une à trois lettres. Dans ces règles, le nombre d’indicatifs possibles est égal à 37 × 36 × 10 × 27 × 27 × 27, ou un peu au-dessus de 262 millions. (Les nombres 27 et 37 résultent du fait qu’un personnage peut être absent, ou une lettre, ou peut-être un chiffre.) Étant donné que 2 28 représente plus de 268 millions d’euros, 28 bits suffisent pour coder de manière unique tout indicatif standard. De même, le nombre La valeur de 180 × 180 = 32 400 des localisateurs de grille de Maidenhead sur Terre est 180 × 180, soit moins de 2 15 = 32 768; Un localisateur de grille nécessite donc 15 bits.

        Environ 6 millions des valeurs possibles sur 28 bits ne sont pas nécessaires pour les indicatifs. Certains de ces emplacements ont été attribués à un message spécial. des composants tels que CQ, DE et QRZ. CQ peut être suivi de trois chiffres pour indiquer la fréquence de rappel souhaitée. (Si K1ABC émet sur une fréquence d’appel standard, disons 50.280 et envoie CQ 290 K1ABC FN42, cela signifie qu’il écoutera le 50.290 et y répondra. toute réponse.) Un rapport de signal numérique de la forme –nn ou R–nn peut être envoyé à la place d’un localisateur de grille. (Comme à l’origine rapports de signaux numériques définis nn devaient se situer entre -01 et -30 dB. Les versions récentes du programme prennent en charge les rapports entre -50 et +49 dB.) Un préfixe de pays ou un suffixe portable peut être attaché à l’un des indicatifs. Lorsque cette fonctionnalité est utilisée, le des informations supplémentai es sont envoyées à la place du localisateur de réseau ou par coder des informations supplémentaires dans certains des 6 millions disponibles créneaux mentionnés ci-dessus.

        Pour faciliter l’envoi de messages CQ dirigés, le mode 72 bits algorithme de compression prend en charge les messages commençant par CQ AA par CQ ZZ. Ces fragments de message sont codés en interne comme s’ils étaient les indicatifs E9AA à E9ZZ. A la réception ils sont reconverti sous la forme CQ AA en CQ ZZ, pour affichage sur le utilisateur.

        Les nouveaux protocoles FT8 et MSK144 utilisent un algorithme de compression sans perte différent, doté de fonctions permettant de générer et de reconnaître les messages spéciaux utilisés pour la contestation, etc. (Plus à venir, ici …​)

        Pour être utile sur les canaux avec un rapport signal sur bruit faible, ce type de compression de message sans perte nécessite l’utilisation d’un code de correction d’erreur directe (FEC). Des codes différents sont utilisés pour chaque mode. Une synchronisation précise de l’heure et de la fréquence est nécessaire entre les stations d’émission et de réception. En guise d’aide pour les décodeurs, chaque protocole inclut un “ sync vector” de symboles connus entrecoupés de les symboles porteurs d’informations. Les formes d’onde générées pour tous les modes WSJT-X ont une phase continue et une enveloppe constante.

        17.2. Slow Modes

        17.2.1. FT8

        La correction d’erreur directe (FEC) dans FT8 utilise un code de contrôle de parité à faible densité (LDPC) avec 77 bits d’information, un contrôle de redondance cyclique de 14 bits (CRC) et 83 bits de parité constituant un mot de code de 174 bits. C’est ce qu’on appelle un code LDPC (174,91). La synchronisation utilise des baies Costas 7 × 7 au début, au milieu et à la fin de chaque transmission. La modulation est Touche de changement de fréquence à 8 tonalités (8-FSK) à 12000/1920 = 6,25 bauds. Chaque symbole transmis porte trois bits, donc le nombre total de canaux symboles est 174/3 + 21 = 79. La largeur de bande occupée totale est 8 × 6.25 = 50 Hz.

        17.2.2. JT4

        FEC dans JT4 utilise un code conventionnel fort avec une longueur de contrainte K = 32, taux r = 1/2 et une queue nulle. Ce choix conduit à un encodé longueur de message de (72 + 31) x 2 = 206 bits de transport d’information. La modulation est une modulation par décalage de fréquence à 4 tonalités (4-FSK) à 11025/2520 = 4.375 bauds. Chaque symbole est porteur d’un bit d’information (le plus bit significatif) et un bit de synchronisation. Les deux 32 bits les polynômes utilisés pour le codage conventionnel ont des valeurs hexadécimales 0xf2d05351 et 0xe4613c47, et l’ordre des bits codés est brouillé par un entrelacement. Le vecteur de synchronisation pseudo-aléatoire est le séquence suivante (60 bits par ligne):

        000011000110110010100000001100000000000010110110101111101000
        100100111110001010001111011001000110101010101111101010110101
        011100101101111000011011000111011101110010001101100100011111
        10011000011000101101111010

        17.2.3. JT9

        FEC dans JT9 utilise le même code convolutif fort que JT4: contrainte longueur K = 32, taux r = 1/2 et une queue nulle, conduisant à une longueur de message de (72 + 31) × 2 = 206 portant des informations morceaux. La modulation est une modulation par décalage de fréquence à neuf tons, 9-FSK à 12000.0 / 6912 = 1.736 bauds. Huit tonalités sont utilisées pour les données, une pour synchronisation. Huit tonalités données signifie que trois bits de données sont véhiculé par chaque symbole d’information transmis. Seize symbole des intervalles sont consacrés à la synchronisation, de sorte qu’une transmission nécessite une total de 206/3 + 16 = 85 symboles de canal (arrondis). La synchronisation les symboles sont ceux numérotés 1, 2, 5, 10, 16, 23, 33, 35, 51, 52, 55, 60, 66, 73, 83 et 85 dans la séquence transmise. Espacement des tons de la modulation 9-FSK pour JT9A est égale au taux de modulation, 1,736 Hz. La largeur de bande occupée totale est de 9 × 1,736 = 15,6 Hz.

        17.2.4. JT65

        Une description détaillée du protocole JT65 a été publiée dans QEX pour septembre-octobre 2005. A Reed Solomon (63,12) code de contrôle d’erreur convertit les messages utilisateur de 72 bits en séquences de 63 symboles de transport d’informations à six bits. Ceux-ci sont entrelacés avec 63 autres symboles d’informations de synchronisation en fonction de la séquence pseudo-aléatoire suivante:

        100110001111110101000101100100011100111101101111000110101011001
        101010100100000011000000011010010110101010011001001000011111111

        La tonalité de synchronisation est normalement envoyée dans chaque intervalle avec un “ 1 ” dans la séquence. La modulation est de 65 FSK à 11025/4096 = 2,692. baud L’espacement des fréquences entre les tons est égal au taux de manipulation pour JT65A, et 2 et 4 fois plus grande pour JT65B et JT65C. Pour les QSO EME, le signal report OOO est parfois utilisé à la place du signal numérique rapports. Il est transmis en inversant les positions de synchronisation et de données dans le séquence transmise. Messages abrégés pour les distributions RO, RRR et 73 avec le vecteur de synchronisation entièrement et utilisez des intervalles de temps de 16384/11025 = 1,486 s pour des paires de tons alternés. La fréquence inférieure est la identique à celle de la tonalité de synchronisation utilisée dans les messages longs, et la fréquence la séparation est 110250/4096 = 26,92 Hz multipliée par n pour JT65A, avec n = 2, 3, 4 utilisé pour transmettre les messages RO, RRR et 73.

        17.2.5. QRA64

        QRA64 est destiné aux applications EME et autres applications de signaux extrêmement faibles. Son code interne a été conçu par IV3NWV. Le protocole utilise un (63,12) Q -ary R epeat A calculez un code intrinsèquement meilleur que le code Reed Solomon (63,12) utilisé dans JT65, donnant une valeur de 1,3 dB avantage. Un nouveau schéma de synchronisation est basé sur trois Costas 7 x 7 tableaux. Cette modification offre un autre avantage de 1,9 dB.

        Sur la plupart des aspects, la mise en œuvre actuelle de QRA64 est opérationnelle semblable à JT65. QRA64 n’utilise pas de message abrégé à deux tonalités, et il ne fait pas usage d’une base de données d’indicatifs. Plutôt, supplémentaire on gagne en sensibilité en utilisant des informations déjà connues comme QSO progresse      par exemple, lorsque des rapports sont échangés et que vous avez déjà décodé les deux indicatifs dans une transmission précédente. QRA64 n’offre actuellement aucune possibilité d’étaler la moyenne des messages, bien que fonctionnalité peut être ajouté. Lors des premiers tests, de nombreux QSO EME ont été réalisés avec sous-modes QRA64A-E sur des bandes de 144 MHz à 24 GHz.

        17.2.6. WSPR

        WSPR est conçu pour sonder les trajets de propagation radio potentiels en utilisant transmissions de type balise de faible puissance. Les signaux WSPR transmettent un indicatif, Maidenhead Grid Locator et niveau de puissance utilisant des données compressées format avec correction d’erreurs directe et bande 4-FSK à bande étroite modulation. Le protocole est efficace à des rapports signal sur bruit aussi faibles –31 dB dans une bande passante de 2500 Hz.

        Les messages WSPR peuvent avoir l’un des trois formats possibles illustrés par les exemples suivants:

        • Type 1: K1ABC FN42 37

        • Type 2: PJ4/K1ABC 37

        • Type 3: <PJ4/K1ABC> FK52UD 37

        Les messages de type 1 contiennent un indicatif standard, un Maidenhead à 4 caractères. localisateur de grille et niveau de puissance en dBm. Les messages de type 2 omettent la grille locator mais inclut un indicatif composé, tandis que les messages de type 3 remplacent l’indicatif d’appel avec un code de hachage de 15 bits et inclut un localisateur à 6 caractères ainsi que le niveau de puissance. Techniques de compression sans perte les trois types de messages dans exactement 50 bits d’utilisateur information. Les indicatifs standards nécessitent une grille de 28 bits et 4 caractères localisateurs 15 bits. Dans les messages de type 1, les 7 bits restants transmettent la niveau d’énergie. Dans les types de message 2 et 3, ces 7 bits transmettent le niveau de puissance avec une extension ou une redéfinition des champs normalement utilisés pour indicatif et localisateur. Ensemble, ces techniques de compression représentent “Coder à la source” le message de l’utilisateur dans le plus petit nombre possible de bits.

        WSPR utilise un code de convolution avec une longueur de contrainte K = 32 et un taux r = 1/2. La convolution étend les 50 bits d’utilisateur à un total de (50 + K – 1) × 2 = 162 symboles à un bit. L’entrelacement est appliqué pour brouiller l’ordre de ces symboles, minimisant ainsi l’effet de courtes rafales d’erreurs de réception pouvant être causées par des évanouissements ou des interférences. Les symboles de données sont combinés à un nombre égal de symboles de synchronisation, un motif pseudo-aléatoire de 0 et 1. Le 2-bit La combinaison pour chaque symbole est la quantité qui détermine laquelle des quatre tonalités possibles à transmettre dans un intervalle de symbole particulier. Les informations de données sont considérées comme le bit le plus significatif, sync l’information la moins significative. Ainsi, sur une échelle de 0 à 3, la tonalité pour un symbole donné est le double de la valeur (0 ou 1) du bit de données, plus le bit de synchronisation.

        17.2.7. Summary

        Le tableau 2 fournit un résumé des paramètres pour les modes lents dans WSJT-X. Les paramètres K et r spécifient la longueur et le taux de contrainte des codes de convolution; n et k spécifient les tailles du codes équivalents (équivalents); Q est la taille de l’alphabet pour le symboles de canaux porteurs d’informations; Sync Energy est la fraction de énergie transmise consacrée à la synchronisation des symboles; et S / N Seuil est le rapport signal sur bruit (dans une largeur de bande de référence de 2500 Hz) ci-dessus dont la probabilité de décodage est de 50% ou plus.

        Table 7. Paramètres des modes lents
        Mode FEC Type (n,k) Q Modulation type Keying rate (Baud) Bandwidth (Hz) Sync Energy Tx Duration (s) S/N Threshold (dB)

        FT8

        LDPC, r=1/2

        (174,91)

        8

        8-FSK

        6.25

        50.0

        0.27

        12.6

        -21

        JT4A

        K=32, r=1/2

        (206,72)

        2

        4-FSK

        4.375

        17.5

        0.50

        47.1

        -23

        JT9A

        K=32, r=1/2

        (206,72)

        8

        9-FSK

        1.736

        15.6

        0.19

        49.0

        -27

        JT65A

        Reed Solomon

        (63,12)

        64

        65-FSK

        2.692

        177.6

        0.50

        46.8

        -25

        QRA64A

        Q-ary Repeat Accumulate

        (63,12)

        64

        64-FSK

        1.736

        111.1

        0.25

        48.4

        -26

        WSPR

        K=32, r=1/2

        (162,50)

        2

        4-FSK

        1.465

        5.9

        0.50

        110.6

        -31

        Les sous-modes de JT4, JT9, JT65 et QRA64 offrent des espacements de tonalité plus larges dans des circonstances qui peuvent en nécessiter, par exemple une dispersion Doppler importante. Le tableau 3 résume les espacements de tonalité, la largeur de bande et la sensibilité de seuil approximative des divers sous-modes lors de l’étalement sont comparables à l’espacement des tonalités.

        Table 8. Paramètres des sous-modes lents
        Mode Tone Spacing BW (Hz) S/N (dB)

        FT8

        6.25

        50.0

        -21

        JT4A

        4.375

        17.5

        -23

        JT4B

        8.75

        30.6

        -22

        JT4C

        17.5

        56.9

        -21

        JT4D

        39.375

        122.5

        -20

        JT4E

        78.75

        240.6

        -19

        JT4F

        157.5

        476.9

        -18

        JT4G

        315.0

        949.4

        -17

        JT9A

        1.736

        15.6

        -27

        JT9B

        3.472

        29.5

        -26

        JT9C

        6.944

        57.3

        -25

        JT9D

        13.889

        112.8

        -24

        JT9E

        27.778

        224.0

        -23

        JT9F

        55.556

        446.2

        -22

        JT9G

        111.111

        890.6

        -21

        JT9H

        222.222

        1779.5

        -20

        JT65A

        2.692

        177.6

        -25

        JT65B

        5.383

        352.6

        -25

        JT65C

        10.767

        702.5

        -25

        QRA64A

        1.736

        111.1

        -26

        QRA64B

        3.472

        220.5

        -25

        QRA64C

        6.944

        439.2

        -24

        QRA64D

        13.889

        876.7

        -23

        QRA64E

        27.778

        1751.7

        -22

        17.3. Fast Modes

        17.3.1. ISCAT

        Les messages ISCAT sont de forme libre et peuvent comporter jusqu’à 28 caractères. La modulation est une modulation par décalage de fréquence de 42 tons à 11025/512 = 21,533. baud (ISCAT-A) ou 11025/256 = 43,066 baud (ISCAT-B). Ton les fréquences sont espacées d’une valeur en Hz égale à la vitesse de transmission. Le jeu de caractères disponible est:

         0123456789ABCDEFGHIJKLMNOPQRSTUVWXYZ /.?@-

        Les transmissions consistent en des séquences de 24 symboles: une synchronisation motif de quatre symboles aux numéros de tonalités 0, 1, 3 et 2, suivis de deux symboles dont le numéro de tonalité correspond à (longueur du message) et (longueur du message + 5), et enfin 18 symboles transmettant l’utilisateur message, envoyé à plusieurs reprises caractère par caractère. Le message toujours commence par @, le symbole de début de message, qui n’est pas affiché à l’utilisateur. Le modèle de synchronisation et l’indicateur de longueur de message ont une période de répétition fixe, récurrente tous les 24 symboles. Message l’information se produit périodiquement dans l’ensemble des 18 positions de symbole de côté pour son utilisation, en répétant à sa propre longueur.

        Par exemple, considérons le message utilisateur CQ WA9XYZ. Incluant le symbole de début de message @, le message comporte 10 caractères. En utilisant la séquence de caractères affichée ci-dessus pour indiquer les numéros de tonalité, le message transmis commencera donc comme indiqué à la première ligne ci-dessous:

         0132AF@CQ WA9XYZ@CQ WA9X0132AFYZ@CQ WA9XYZ@CQ W0132AFA9X ...
         sync##                  sync##                 sync##

        Notez que les six premiers symboles (quatre pour la synchronisation, deux pour la longueur du message) se répètent tous les 24 symboles. Dans les 18 symboles porteurs d’informations de chaque 24, le message utilisateur @CQ WA9XYZ se répète à sa propre longueur, 10 caractères. La séquence résultante est étendue autant de fois que l’intègre une séquence Tx.

        17.3.2. JT9

        Les modes lents JT9 utilisent tous un taux de manipulation de 12000/6912 = 1,736 bauds. En revanche, avec les sous-modes de réglage Fast JT9E-H ajustent le taux de manipulation en fonction du espacements de ton augmentés. La durée des messages est donc beaucoup plus courte et ils sont envoyés à plusieurs reprises tout au long de chaque séquence Tx. Pour plus de détails, voir le tableau 4 ci-dessous.

        17.3.3. MSK144

        Les messages MSK144 standard sont structurés de la même manière que dans FT8, avec 77 bits d’informations utilisateur. La correction d’erreur directe est implémentée en augmentant d’abord les 77 bits de message avec un contrôle de redondance cyclique (CRC) à 13 bits calculé à partir des bits de message. Le CRC est utilisé pour détecter et éliminer la plupart des faux décodages au niveau du récepteur. Le message augmenté de 90 bits résultant est mis en correspondance avec un mot de code de 128 bits en utilisant un code (128,90) binaire de contrôle de parité à faible densité (LDPC) conçu par K9AN spécifiquement à cette fin. Deux séquences de synchronisation à 8 bits sont ajoutées pour créer une trame de message longue de 144 bits. La modulation est une modulation par décalage de phase en quadrature décalée (OQPSK) à 2000 bauds. Les bits pairs sont acheminés sur le canal en phase, les bits impairs sur le canal en quadrature. Les symboles individuels sont configurés avec des profils en demi-sinus, garantissant ainsi une forme d’onde générée avec une enveloppe constante, équivalente à une forme d’onde à décalage minimum (MSK). La durée de la trame est de 72 ms, de sorte que le débit de transmission effectif des caractères pour les messages standard est inférieur à 250 cps.

        MSK144 prend également en charge les messages abrégés qui peuvent être utilisés après QSO. les partenaires ont échangé les deux indicatifs. Les messages courts se composent de 4 bits codant rapport R +, RRR ou 73, avec un code de hachage de 12 bits sur la base de la paire ordonnée de “ à ” et “ de ” indicatifs téléphoniques. Un autre Le code LDPC (32,16) spécialement conçu permet une correction des erreurs et une Un vecteur de synchronisation à 8 bits est ajouté pour constituer une trame de 40 bits. La durée des messages courts est donc de 20 ms et les messages courts peuvent être décodé de pings de météores très courts.

        Les trames de messages MSK144 de 72 ou 20 ms sont répétées sans interruption pendant toute la durée d’un cycle de transmission. Dans la plupart des cas, une durée de cycle de 15 s est appropriée et recommandée pour MSK144.

        Le signal modulé MSK144 occupe toute la bande passante d’un BLU émetteur, donc les transmissions sont toujours centrées sur la fréquence audio 1500 Hz. Pour de meilleurs résultats, les filtres émetteur et récepteur doivent être ajusté pour fournir la réponse la plus plate possible sur la plage 300Hz à 2700Hz. Le décalage de fréquence maximum autorisé entre vous et votre partenaire QSO ± 200 Hz.

        17.3.4. Summary

        Table 9. Paramètres des modes rapides
        Mode FEC Type (n,k) Q Modulation Type Keying rate (Baud) Bandwidth (Hz) Sync Energy Tx Duration (s)

        ISCAT-A

        42

        42-FSK

        21.5

        905

        0.17

        1.176

        ISCAT-B

        42

        42-FSK

        43.1

        1809

        0.17

        0.588

        JT9E

        K=32, r=1/2

        (206,72)

        8

        9-FSK

        25.0

        225

        0.19

        3.400

        JT9F

        K=32, r=1/2

        (206,72)

        8

        9-FSK

        50.0

        450

        0.19

        1.700

        JT9G

        K=32, r=1/2

        (206,72)

        8

        9-FSK

        100.0

        900

        0.19

        0.850

        JT9H

        K=32, r=1/2

        (206,72)

        8

        9-FSK

        200.0

        1800

        0.19

        0.425

        MSK144

        LDPC

        (128,90)

        2

        OQPSK

        2000

        2400

        0.11

        0.072

        MSK144 Sh

        LDPC

        (32,16)

        2

        OQPSK

        2000

        2400

        0.20

        0.020

        18. Astronomical Data

        Une zone de texte intitulée Données astronomiques fournit les informations nécessaires à suivi du soleil ou de la lune, compensation du décalage Doppler EME, et estimation de la propagation DME DME et de la dégradation du trajet. Basculer le Astronomical data dans le menu View pour afficher ou masquer cette fenêtre.

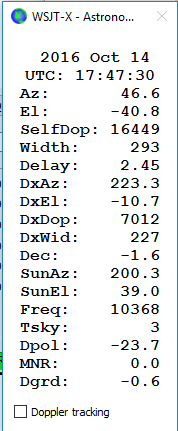

        images058

        Les informations disponibles incluent la Date et l’heure actuelles de l’UTC; Az et El, l’azimut et l’élévation de la lune à votre propre emplacement, degrés, SelfDop et Width, le décalage Doppler, complet d’un membre à l’autre se propagent en Hz et le retard de vos propres échos EME en
        secondes; et DxAz et DxEl, DxDop et DxWid, correspondant
        paramètres pour une station située dans la DX Grid entrée dans le menu principal. la fenêtre. Ces chiffres sont suivis de Dec, la déclinaison de la
        lune; SunAz et SunEl, l’azimut et l’élévation du soleil; Freq, votre fréquence de fonctionnement indiquée en MHz; Tsky, l’estimation
        la température de fond du ciel dans la direction de la lune, ajustée à la
        fréquence de fonctionnement SelfDop Dpol, le décalage de polarisation spatiale dans degrés; MNR, la non-réciprocité maximale du trajet EME en dB, en raison d’une combinaison de rotation de Faraday et de polarisation spatiale; et enfin Dgrd, une estimation de la dégradation du signal en dB,par rapport au meilleur moment possible avec la lune au périgée dans un froid une partie du ciel.

        Sur les bandes hyperfréquences supérieures, où la rotation de Faraday est minimale et où la polarisation linéaire est souvent utilisée, le décalage spatial réduira les niveaux de signal. Certaines stations ont mis en oeuvre un réglage mécanique de la polarisation pour pallier cette perte et la quantité de rotation nécessaire est prédite en temps réel par la valeur de Dpol. Dpol positif signifie
        que l’antenne doit être tournée dans le sens des aiguilles d’une montre en regardant de derrière l’antenne vers la lune. Pour une antenne parabolique, l’alimentation doit également être tournée dans le sens des aiguilles d’une montre en regardant dans la bouche de l’alimentation. Une valeur négative pour Dpol signifie une rotation dans le sens inverse des aiguilles d’une montre.

        L’état de la technique permettant d’établir des emplacements tridimensionnels du soleil, de la lune et des planètes à une heure précise est décrit dans un modèle numérique du système solaire conservé au laboratoire de propulsion par jet. Le modèle a été intégré numériquement pour produire des données tabulaires pouvant être interpolées avec une très grande précision. Par exemple, les coordonnées célestes de la lune ou d’une planète peuvent être déterminées à une heure précise à environ 0,0000003 degré. Les tables d’éphémérides JPL et les routines d’interpolation ont été intégrées à WSJT-X. De plus amples détails sur la précision, notamment en ce qui concerne les décalages calculés par Doppler EME, sont décrits dans QEX de Novembre-décembre 2016.

        Les températures de fond du ciel signalées par WSJT-X sont dérivées de
        la carte de ciel entier 408 MHz de Haslam et al. (Astronomie et astrophysique Supplement Series, 47, 1, 1982), échelonnée en fréquence au -2,6
        Puissance. Cette carte a une résolution angulaire d’environ 1 degré, et Bien sûr, la plupart des antennes EME amateurs ont des largeurs de faisceau beaucoup plus larges que ce. Votre antenne va donc lisser les points chauds
        considérablement, et les extrêmes observés de la température du ciel seront Moins.Sauf si vous comprenez vos lobes latéraux et vos réflexions sur le solextrêmement bien, il est peu probable que des températures du ciel plus précises serait d’une grande utilité pratique.

        19. Utility Programs

        Les packages WSJT-X incluent le programme rigctl-wsjtx[.exe], qui peut être utilisé pour envoyer des séquences CAT à un équipement depuis la commande ligne, ou
        à partir d’un fichier batch ou d’un script shell; et le programme rigctld-wsjtx [.exe] , qui permet à d’autres applications compatibles de partager une connexion CAT. à une plate-forme. Ces versions du programme incluent les derniers pilotes d’appareil de forage Hamlib utilisés par WSJT-X lui-même.

        Programmes utilitaires supplémentaires jt4code, jt9code, et jt65code vous permettent d’explorer la conversion de messages de niveau utilisateur en canal symboles ou “ numéros de tonalité, ” et retour Ces programmes peuvent être utile à quelqu’un qui conçoit un générateur de balises, pour comprendre la
        structure autorisée des messages transmis, et pour étudier comportement des codes de contrôle d’erreur.

        Les valeurs de symbole de canal pour JT4 vont de 0 à 3. Le nombre total. Le nombre de symboles dans un message transmis est de 206. Pour exécuter jt4code, entrez le
        nom du programme suivi d’un message JT4 entre guillemets. Sous Windows la sortie de la commande et du programme pourrait ressembler à ceci:

        C:\WSJTX\bin> jt4code "G0XYZ K1ABC FN42"
             Message                 Decoded                Err? Type
        -------------------------------------------------------------------
         1.  G0XYZ K1ABC FN42        G0XYZ K1ABC FN42            1: Std Msg
    Channel symbols
     2 0 0 1 3 2 0 2 3 1 0 3 3 2 2 1 2 1 0 0 0 2 0 0 2 1 1 2 0 0
     2 0 2 0 2 0 2 0 2 3 0 3 1 0 3 1 0 3 0 1 1 1 1 1 0 1 0 0 2 3
     2 2 3 0 2 1 3 3 3 3 2 0 2 1 2 3 0 0 2 3 1 1 1 0 3 1 2 0 3 2
     0 2 3 3 0 1 2 1 2 1 0 1 0 1 1 1 1 3 0 3 0 3 2 3 3 0 3 0 1 0
     3 3 3 0 0 3 2 1 3 2 3 1 3 3 2 2 0 2 3 3 2 1 1 0 2 2 3 3 1 2
     3 1 1 2 1 1 1 0 2 1 2 0 2 3 1 2 3 1 2 2 1 2 0 0 3 3 1 1 1 1
     2 0 3 3 0 2 2 2 3 3 0 0 0 1 2 3 3 2 1 1 1 3 2 3 0 3

    p>Les valeurs de symbole de canal pour JT9 vont de 0 à 8, 0 représentant le tonalité de synchronisation. Le nombre total de symboles dans un message transmis est 85. Entrez le nom du programme suivi d’un message JT9 entre guillemets:

    C:\WSJTX\bin> jt9code "G0XYZ K1ABC FN42"
         Message                 Decoded                Err? Type
    -------------------------------------------------------------------
     1.  G0XYZ K1ABC FN42        G0XYZ K1ABC FN42            1: Std Msg
    Channel symbols
     0 0 7 3 0 3 2 5 4 0 1 7 7 7 8 0 4 8 8 2 2 1 0 1 1 3 5 4 5 6
     8 7 0 6 0 1 8 3 3 7 8 1 1 2 4 5 8 1 5 2 0 0 8 6 0 5 8 5 1 0
     5 8 7 7 2 0 4 6 6 6 7 6 0 1 8 8 5 7 2 5 1 5 0 4 0

    Pour le programme correspondant jt65code, seul le programme. Les symboles des canaux porteurs d’informations sont affichés et les valeurs des symboles 0 à 63. Les symboles de synchronisation se situent à deux intervalles de tonalité sous les données. tonalité 0 et les emplacements séquentiels des symboles de synchronisation sont décrits dans la JT65 Protocol section de ce guide.

    Une exécution typique de jt65code est présentée ci-dessous. Le programme affiche le message compressé de 72 bits, indiqué ici par 12 bits six bits. Valeurs de symbole, suivies des symboles de canal:

    C:\WSJTX\bin> jt65code "G0XYZ K1ABC FN42"
         Message                 Decoded                Err? Type
    ----------------------------------------------------------------------
     1.  G0XYZ K1ABC FN42        G0XYZ K1ABC FN42            1:    Std Msg
    Packed message, 6-bit symbols  61 36 45 30  3 55  3  2 14  5 33 40
    Symboles des canaux porteurs d'informations
       56 40  8 40 51 47 50 34 44 53 22 53 28 31 13 60 46  2 14 58 43
       41 58 35  8 35  3 24  1 21 41 43  0 25 54  9 41 54  7 25 21  9
       62 59  7 43 31 21 57 13 59 41 17 49 19 54 21 39 33 42 18  2 60

    Pour une illustration de la puissance du codage à contrôle d’erreur fort en JT9 et JT65, essayez de regarder les symboles de canal après avoir changé un caractère unique dans le message. Par exemple, changez le localisateur de grille
    de FN42 à FN43 dans le message JT65:

    C:\WSJTX\bin> jt65code "G0XYZ K1ABC FN43"
         Message                 Decoded                Err? Type
    ----------------------------------------------------------------------
     1.  G0XYZ K1ABC FN43        G0XYZ K1ABC FN43            1:    Std Msg
    Packed message, 6-bit symbols  61 36 45 30  3 55  3  2 14  5 33 41
    Information-carrying channel symbols
       25 35 47  8 13  9 61 40 44  9 51  6  8 40 38 34  8  2 21 23 30
       51 32 56 39 35  3 50 48 30  8  5 40 18 54  9 24 30 26 61 23 11
        3 59  7  7 39  1 25 24  4 50 17 49 52 19 34  7  4 34 61  2 61

    Vous découvrirez que tous les messages JT65 possibles diffèrent de tous les autres messages JT65 possibles dans au moins 52 des 63 symboles de canal portant des informations.

    Here’s an example using the QRA64 mode:

    C:\WSJTX\bin qra64code "KA1ABC WB9XYZ EN37"
         Message                 Decoded                Err? Type
    --------------------------------------------------------------------------
      1 KA1ABC WB9XYZ EN37      KA1ABC WB9XYZ EN37          1:    Std Msg
    Packed message, 6-bit symbols  34 16 49 32 51 26 31 40 41 22  0 41
    Information-carrying channel symbols
      34 16 49 32 51 26 31 40 41 22  0 41 16 46 14 24 58 45 22 45 38 54  7 23  2 49 32 50 20 33
      55 51  7 31 31 46 41 25 55 14 62 33 29 24  2 49  4 38 15 21  1 41 56 56 16 44 17 30 46 36
      23 23 41
    Channel symbols including sync
      20 50 60  0 40 10 30 34 16 49 32 51 26 31 40 41 22  0 41 16 46 14 24 58 45 22 45 38 54  7
      23  2 49 32 50 20 33 55 51 20 50 60  0 40 10 30  7 31 31 46 41 25 55 14 62 33 29 24  2 49
       4 38 15 21  1 41 56 56 16 44 17 30 46 36 23 23 41 20 50 60  0 40 10 30

    L’exécution de l’un de ces programmes utilitaires avec « -t » comme seul argument de ligne de commande produit des exemples de tous les types de message pris en charge. Par exemple, en utilisant jt65code -t:

    C:\WSJTX\bin> jt65code -t
         Message                 Decoded                Err? Type
    --------------------------------------------------------------------------
     1.  CQ WB9XYZ EN34          CQ WB9XYZ EN34              1:    Std Msg
     2.  CQ DX WB9XYZ EN34       CQ DX WB9XYZ EN34           1:    Std Msg
     3.  QRZ WB9XYZ EN34         QRZ WB9XYZ EN34             1:    Std Msg
     4.  KA1ABC WB9XYZ EN34      KA1ABC WB9XYZ EN34          1:    Std Msg
     5.  KA1ABC WB9XYZ RO        KA1ABC WB9XYZ RO            1:    Std Msg
     6.  KA1ABC WB9XYZ -21       KA1ABC WB9XYZ -21           1:    Std Msg
     7.  KA1ABC WB9XYZ R-19      KA1ABC WB9XYZ R-19          1:    Std Msg
     8.  KA1ABC WB9XYZ RRR       KA1ABC WB9XYZ RRR           1:    Std Msg
     9.  KA1ABC WB9XYZ 73        KA1ABC WB9XYZ 73            1:    Std Msg
    10.  KA1ABC WB9XYZ           KA1ABC WB9XYZ               1:    Std Msg
    11.  CQ 000 WB9XYZ EN34      CQ 000 WB9XYZ EN34          1:    Std Msg
    12.  CQ 999 WB9XYZ EN34      CQ 999 WB9XYZ EN34          1:    Std Msg
    13.  CQ EU WB9XYZ EN34       CQ EU WB9XYZ EN34           1:    Std Msg
    14.  CQ WY WB9XYZ EN34       CQ WY WB9XYZ EN34           1:    Std Msg
    15.  ZL/KA1ABC WB9XYZ        ZL/KA1ABC WB9XYZ            2:    Type 1 pfx
    16.  KA1ABC ZL/WB9XYZ        KA1ABC ZL/WB9XYZ            2:    Type 1 pfx
    17.  KA1ABC/4 WB9XYZ         KA1ABC/4 WB9XYZ             3:    Type 1 sfx
    18.  KA1ABC WB9XYZ/4         KA1ABC WB9XYZ/4             3:    Type 1 sfx
    19.  CQ ZL4/KA1ABC           CQ ZL4/KA1ABC               4:    Type 2 pfx
    20.  DE ZL4/KA1ABC           DE ZL4/KA1ABC               4:    Type 2 pfx
    21.  QRZ ZL4/KA1ABC          QRZ ZL4/KA1ABC              4:    Type 2 pfx
    22.  CQ WB9XYZ/VE4           CQ WB9XYZ/VE4               5:    Type 2 sfx
    23.  HELLO WORLD             HELLO WORLD                 6:    Free text
    24.  ZL4/KA1ABC 73           ZL4/KA1ABC 73               6:    Free text
    25.  KA1ABC XL/WB9XYZ        KA1ABC XL/WB9            *  6:    Free text
    26.  KA1ABC WB9XYZ/W4        KA1ABC WB9XYZ            *  6:    Free text
    27.  123456789ABCDEFGH       123456789ABCD            *  6:    Free text
    28.  KA1ABC WB9XYZ EN34 OOO  KA1ABC WB9XYZ EN34 OOO      1:    Std Msg
    29.  KA1ABC WB9XYZ OOO       KA1ABC WB9XYZ OOO           1:    Std Msg
    30.  RO                      RO                         -1:    Shorthand
    31.  RRR                     RRR                        -1:    Shorthand
    32.  73                      73                         -1:    Shorthand

    MSK144 utilise un code de canal binaire, ainsi les symboles transmis ont la valeur 0 ou 1. Les symboles paires numérotés (index commençant à 0) sont transmis le le canal I (en phase), les symboles impairs sur le Q (en quadrature) canal. Une exécution typique de msk144code est présentée ci-dessous.

    C:\WSJTX\bin> msk144code "K1ABC W9XYZ EN37"
         Message                 Decoded                Err? Type
    --------------------------------------------------------------------------
     1.  K1ABC W9XYZ EN37        K1ABC W9XYZ EN37            1: Std Msg
    Channel symbols
    110000100011001101010101001000111111001001001100110010011100001001000000
    010110001011101111001010111011001100110101011000111101100010111100100011
    C:\WSJTX\bin> msk144code "<KA1ABC WB9XYZ> R-03"
         Message                 Decoded                Err? Type
    --------------------------------------------------------------------------
     1.  <KA1ABC WB9XYZ> R-03    <KA1ABC WB9XYZ> R-03        7: Hashed calls
    Channel symbols
    1000011100001000111011111010011011111010

    20. Support

    20.1. Help with Setup

    La meilleure source d’aide pour configurer votre station ou pour configurer WSJT-X est la WSJT Group à l’adresse email wsjtgroup@yahoogroups.com. Il y a de bonnes chances que quelqu’un ayant des intérêts et un équipement similaires ait déjà résolu votre problème et sera heureux de vous aider. Pour poster des messages ici, vous devrez rejoindre le groupe.

    20.2. Bug Reports

    L’une de vos responsabilités en tant qu’utilisateur de WSJT-X est d’aider les programmeurs volontaires à améliorer le programme. Les bugs peuvent être signalés à WSJT Group (email address wsjtgroup@yahoogroups.com) ou la liste des développeurs WSJT (wsjt-devel@lists.sourceforge.net). Encore une fois, vous devrez rejoindre le groupe ou vous inscrire à la liste. Vous pouvez vous inscrire à la liste here.

    Pour être utiles, les rapports de bogues doivent inclure au moins les informations suivantes:

    • Version du programme

    • Système opérateur

    • Concise description du problème

    • Séquence exacte des étapes nécessaires pour reproduire au problème

    20.3. Requêtes de nouvelles fonctionnalités

    Les suggestions des utilisateurs donnent souvent lieu à de nouvelles fonctionnalités du programme. Bien les idées sont toujours les bienvenues: s’il existe une fonctionnalité que vous voudriez voir
    dans WSJT-X, épelez-le avec autant de détails que cela semble utile et envoyez
    à nous à l’une des adresses e-mail données quelques lignes ci-dessus. Être assurez-vous d’expliquer pourquoi vous pensez que cette fonctionnalité est souhaitable, et quelle sorte

    21. Reconnaissance

    Le projet WSJT a été lancé en 2001. Depuis 2005, il est un outil Projet Open Source, qui inclut désormais les programmes WSJT, MAP65,
    WSPR, WSJT et WSJT. Tout le code est licencié sous la Licence publique GNU (GPL). Beaucoup d’utilisateurs de ces programmes, trop nombreux
    mentionner ici individuellement, ont apporté des suggestions et des conseils qui ont grandement contribué au développement de WSJT et de sa soeur programmes.

    Pour WSJT-X en particulier, nous reconnaissons les contributions de AC6SL,
    AE4JY, DJ0OT, G3WDG, G4KLA, G4WJS, IV3NWV, IW3RAB, K3WYC, K9AN,
    KA6MAL, KA9Q, KB1ZMX, KD6EKQ, KI7MT, KK1D, ND0B, PY2SDR, VE1SKY, VK3ACF,
    VK4BDJ, VK7MO, W4TI, W4TV et W9MDB
    . Chacun de ces amateurs a contribué à
    apporter la conception, le code, les tests et / ou la documentation du programme son état actuel.

    La plupart des palettes de couleurs de la cascade WSJT-X ont été copiées de l’excellent programme open source bien documenté fldigi de W1HKJ
    et amis.

    Nous utilisons des outils de développement et des bibliothèques provenant de nombreuses sources. Nous souhaitons particulièrement reconnaître l’importance de la collection de compilateurs GNU de la Free Software Foundation, du compilateur ‘clang’ de LLVM de l’Université de l’Illinois et du projet Qt de Digia PLC. Parmi les autres ressources importantes, citons la bibliothèque FFTW de Matteo Frigo et Steven G. Johnson; SLALIB, la bibliothèque d’astronomie positionnelle de P. T. Wallace; et des éphémérides planétaires de haute précision et
    logiciel associé du Jet Propulsion Laboratory de la NASA.

    22. License

    WSJT-X est un logiciel libre: vous pouvez le redistribuer et / ou le modifier selon les termes de la licence publique générale GNU telle que publiée par la Free Software Foundation, soit la version 3 de la licence, soit (à votre choix) toute version ultérieure.

    WSJT-X est distribué dans l’espoir que cela sera utile, mais SANS AUCUNE GARANTIE; sans même la garantie implicite de
    QUALITÉ MARCHANDE ou APTITUDE À UN USAGE PARTICULIER. Voir la licence publique générale GNU pour plus de détails.

    Vous devriez avoir reçu une copie de la licence publique générale GNU avec cette documentation. Si non, voir GNU General Public License.

    Sauf indication contraire, tous les algorithmes, conceptions de protocole, source code, et les fichiers de support contenus dans le package WSJT-X sont les propriété intellectuelle des auteurs du programme. Les auteurs affirment Titulaire du droit d’auteur sur ce contenu, qu’il soit protégé ou non avis apparaît dans chaque fichier individuel. D’autres qui font un usage équitable de notre travail selon les termes de la licence publique générale GNU doit afficher la notice de copyright suivante en évidence:

    Les algorithmes, le code source, l’aspect et la convivialité de WSJT-X et les logiciels associés programmes et spécifications de protocole pour les modes FSK441, FT8, JT4,
    JT6M, JT9, JT65, JTMS, QRA64, ISCAT et MSK144 sont protégés par le droit d’auteur & 169;
    2001-2018 par un ou plusieurs des auteurs suivants: Joseph Taylor, K1JT; Bill Somerville, G4WJS; Steven Franke, K9AN; Nico Palermo,
    IV3NWV; Greg Beam, KI7MT; Michael Black, W9MDB; Edson Pereira, PY2SDR; Philip Karn, KA9Q; et d’autres membres du groupe de développement WSJT.

    Translate »
