L’antenne JPC-12
Présentation
L’antenne JPC-12 est une antenne à ondes courtes compacte et portable qui fournit des signaux fiables où que vous alliez.
Avec sa gamme de fréquences de 40 à 6 m (7 MHz à 50 MHz), cette antenne convient à une large gamme d’applications radioamateurs.
Mon expérience
J’ai acquis cette antenne pour mes vacances dans le Lot et je suis très satisfait.
Cette antenne verticale prend très peu de place dans les bagages, elle n’est pas encombrante (voir la mallette où elle se trouve).

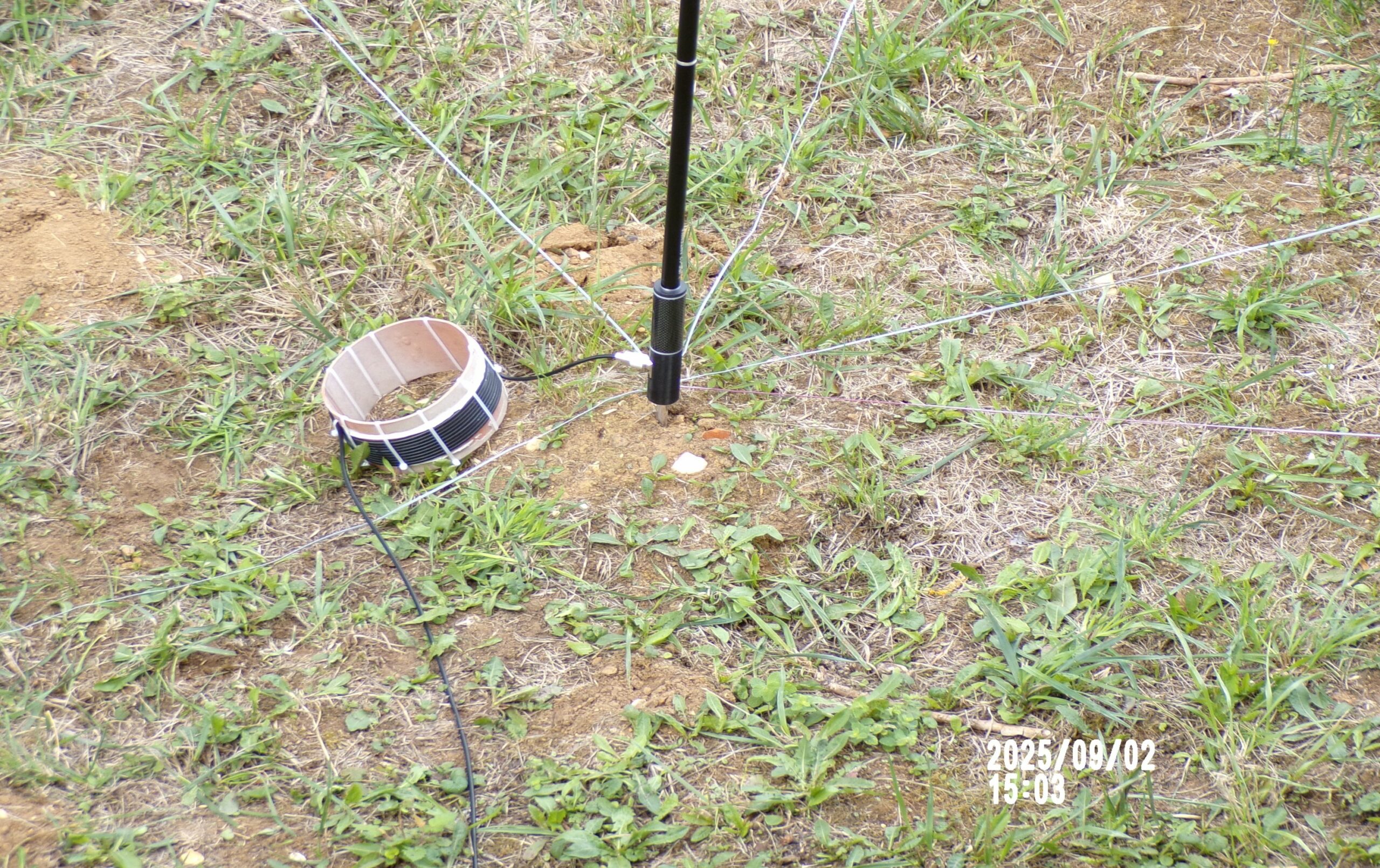

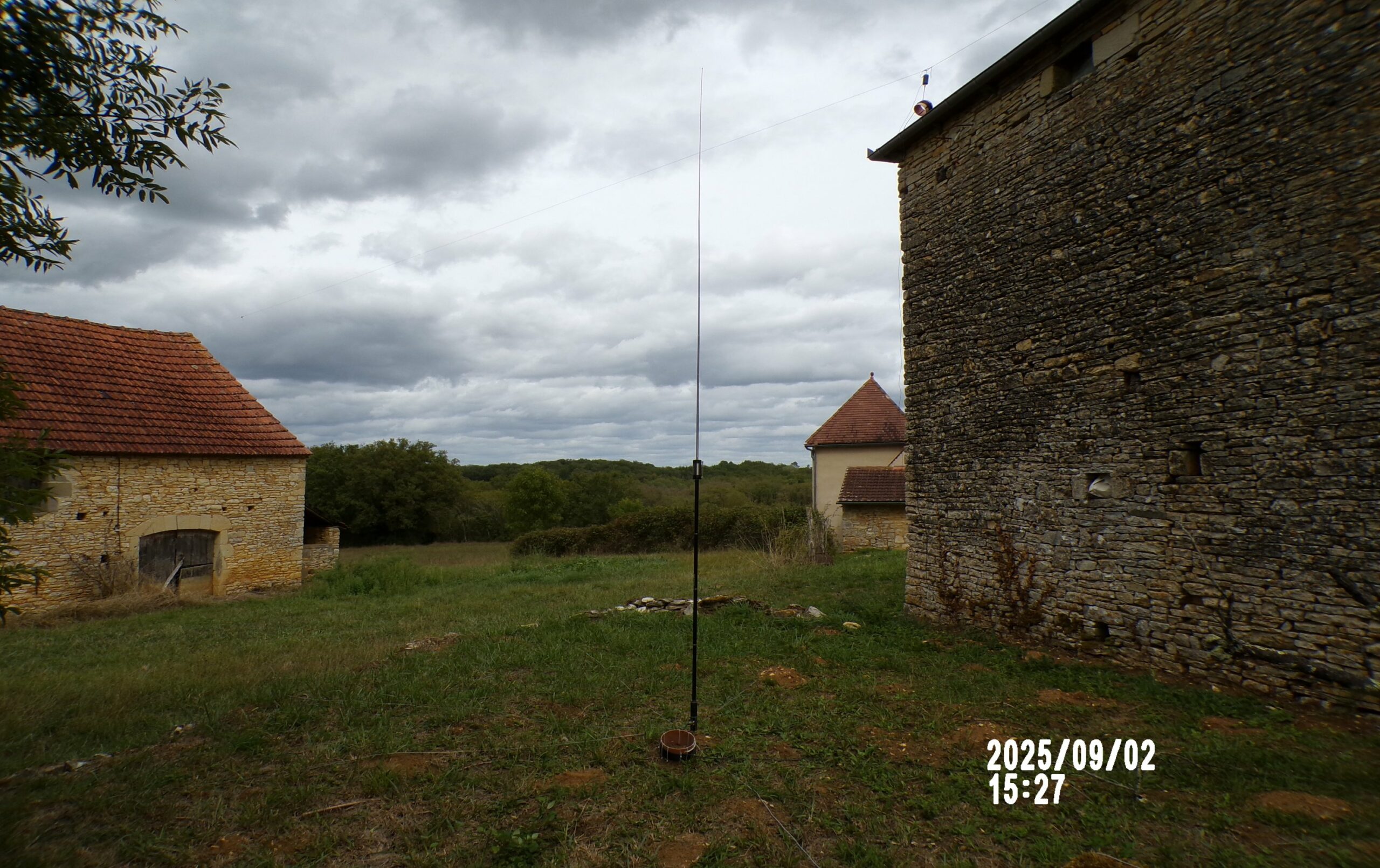

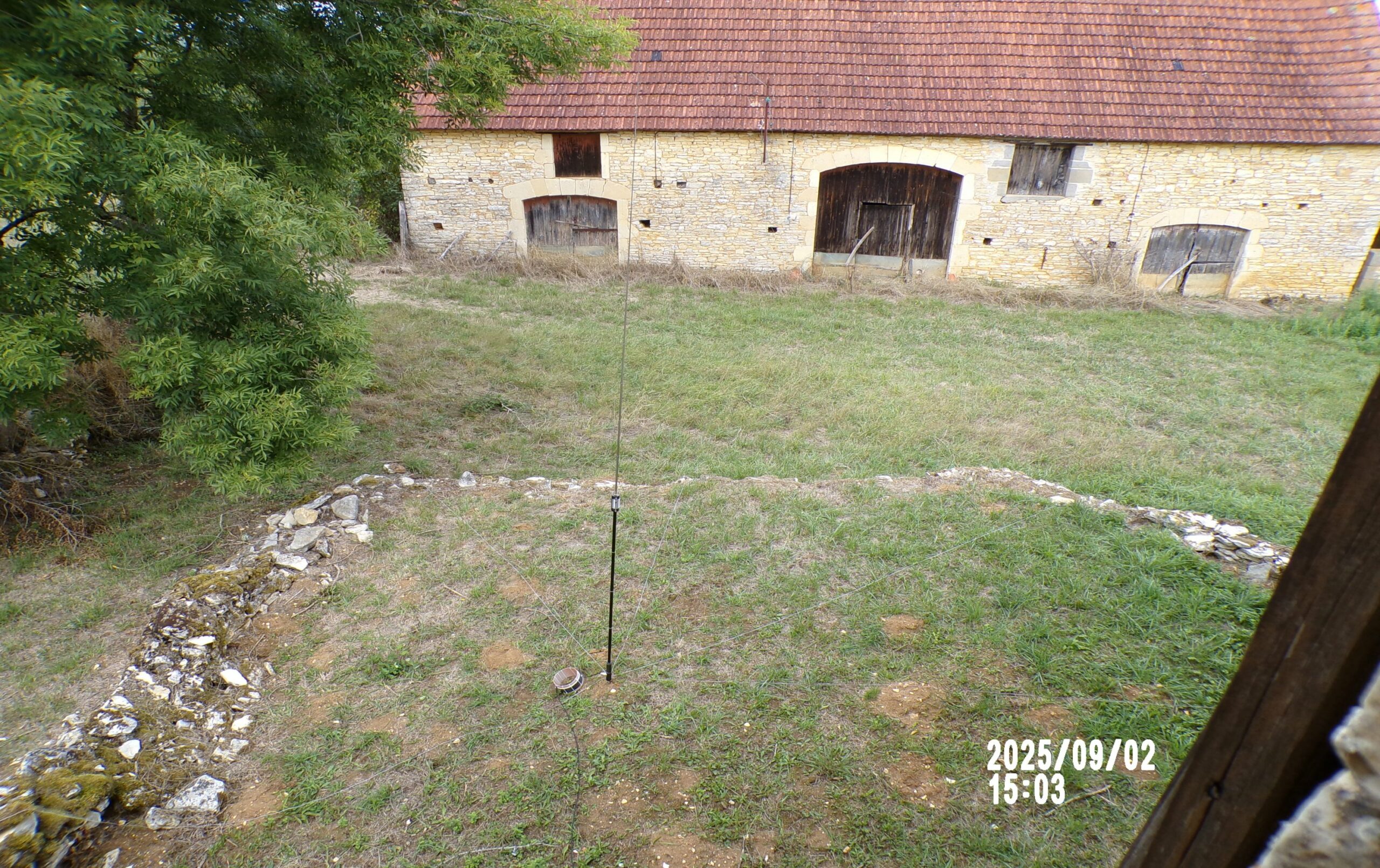

J’ai pu l’installer derrière le gîte et déjà réaliser plusieurs contacts internationaux.
Pays contactés : PA, ON, I, OH, W, EA, EA6, EA8, EA9, TK, F, CO, JA, HL, SP, HA, LX, UA, UA0, SV, DF, G, GW, YO, S5, CT3, TF, CT, YD, V31…
et la liste pourrait continuer durant mon séjour du mois de septembre.
Réglages et performances
Le R.O.S est de 1.1 (40 m < 1.3) à 1.5, réglé sur la bobine.
Pour ma part, cette antenne m’apporte entière satisfaction pour mes émissions radioamateurs.
| L’antenne JPC-12 | |||
 |
 |
 |
|
| Cliquez sur une vignette pour agrandir la photo | |||
DESCRIPTION ET SPÉCIFICATIONS
L’antenne JPC-12 est une antenne à ondes courtes compacte et portable qui fournit des signaux fiables où que vous alliez. Avec sa gamme de fréquences de 40 à 6 m (7 MHz à 50 MHz),
cette antenne convient à une large gamme d’applications radioamateurs. La conception compacte permet de ranger l’antenne dans un petit sac, tandis que le processus d’installation facile
ne prend que 5 minutes.
La nouvelle version du JPC-12 optimise à nouveau la bobine d’induction en utilisant un matériau en acier au manganèse, en augmentant la résistance des éclats pour un contact plus fiable
avec la bobine et en ajoutant des rainures dans la position de contact afin que le contact puisse être placé avec précision sur la bobine.
Caractéristiques de l’antenne
- Poids léger, petite taille, facile à transporter
- Travaillez facilement dans plusieurs bandes
- Érection pratique et rapide, une personne peut terminer l’érection en 3 minutes
- Il est très approprié pour une plate-forme extérieure, un voyage d’affaires ou un montage sur un balcon.
- La base du tube en aluminium est sablée et oxydée en noir, ce qui est très beau et de haute qualité.
- Longueur réduite 34.5cm
- Longueur étendue 410cm
- Pouvoir 100w
- Poids 1.4 kg
- Couverture de fréquence 40 m à 6 m (7 MHz à 50 MHz)
- Connecteur PL259
- ROS 1.1 (40 m < 1.3)
LISTE DES PIÈCES
- 1 X FOUET TÉLESCOPIQUE
- 1 BASE D’ANTENNE
- 4 X BRAS EN ALUMINIUM
- 1 X BOBINES MULTIBANDES
- 1 X SYSTÈME RADIAL
- 1 X TIGE DE TERRE
- 1 MANUEL D’UTILISATION
- 1 X SAC PORTEFEUILLE
Sélectionnez un emplacement approprié pour la base de l’antenne JPC-12 et choisissez d’utiliser un trépied ou une tige de terre en fonction de la situation.
Placez la bague de connexion des radiaux directement sur la tige de terre/le trépied et serrez-la à la base, puis installez la BASE — le BRAS EN ALUMINIUM 4* — la BOBINE MULTIBANDE — le FOUET TÉLESCOPIQUE dans l’ordre.
Ajoutez une autre bobine sans régulateur coulissant (peut être personnalisé). Si les deux bobines sont superposées ensemble et ajoutées avec un radial de 20 mètres, elles peuvent fonctionner dans la bande des 80 mètres.
L’antenne JPC-12 peut également être installée sur le balcon, à condition de trouver un moyen de fixer la partie de base, le treillis de sol peut être posé sur le balcon ou suspendu, le vibrateur peut être utilisé horizontalement hors du balcon pour un meilleur effet. (Assurez-vous de faire attention à la sécurité, prenez des mesures de protection, l’utilisateur sera responsable des blessures corporelles ou des pertes financières causées par la chute.)
Le fouet de l’antenne JPC-12 pour un fonctionnement dans chaque bande 7 MHz en 4 cercles près du côté du tube en aluminium, le fouet s’effondre sur environ 10 cm, SWR 1.1-1.3 (sur la ligne rouge avec la marque argentée)
29.6 MHz avec antenne fouet uniquement. étendre tout et réduire la moitié de la section, SWR1.2
