Circuit Imprimé

Méthode de transfert de toner pour faire des cartes PC est très pratique et économique. L’utilisation de la chaleur pour le transfert
n’est pas. Les grandes planches se dilatent avec de la chaleur (plus que l’ impression au laser) et la chaleur est appliquée au sommet
du toner et non au fond en contact avec la couche de cuivre. Trop de chaleur fond et déforme le toner, trop peu de chaleur et il ne
sera pas adhérer uniformément. Dans ce Instructable je vais décrire une technique très simple, que j’ai utilisé depuis plus de 15 ans.
Il est très à l’épreuve des échecs et implique l’utilisation de seulement 2 produits chimiques courants: l’alcool éthylique et l’ acétone .
Vous pouvez remplacer l’acétone par du toluène ou du xylène, mais vous devrez expérimenter avec les proportions.

Étape 1: Le toner est inerte à l’alcool

circuit01

circuit02

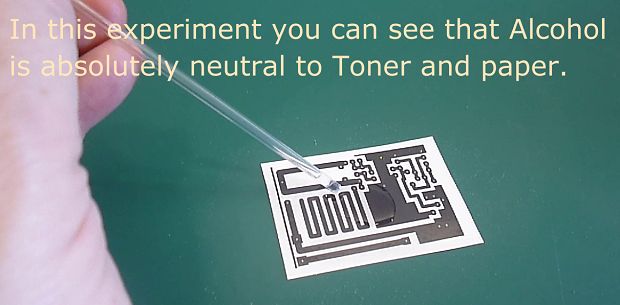

L’alcool est volatile mais neutre pour le toner ou le papier. Son but est de diluer l’Acétone.

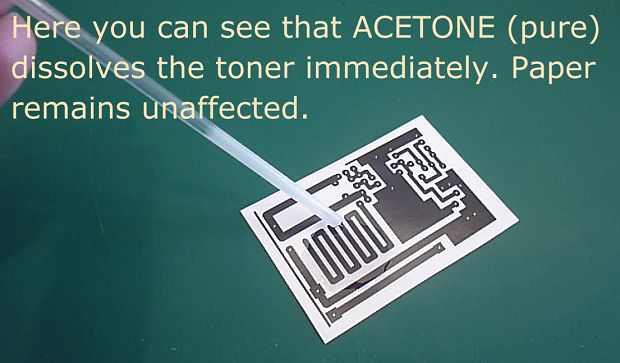

Étape 2: L’acétone réagit avec le toner

circuit03

circuit04

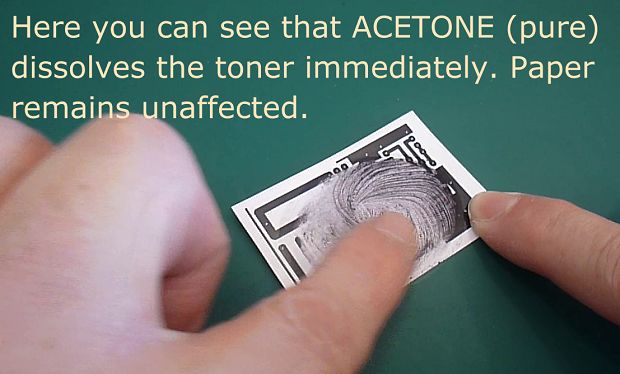

Acétone, ( dissolvant pur, pas de vernis à ongles) dissout le toner immédiatement

Etape 3: La formule

circuit05circuit05acircuit05b

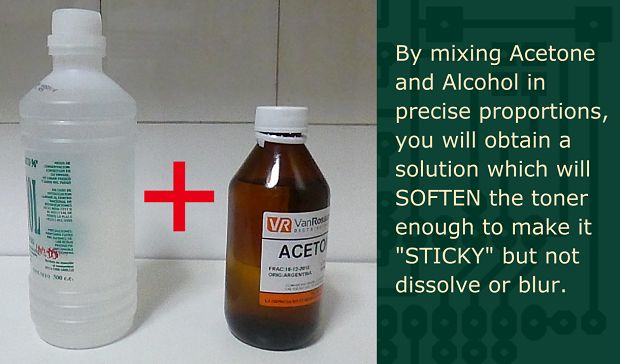

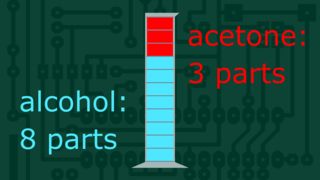

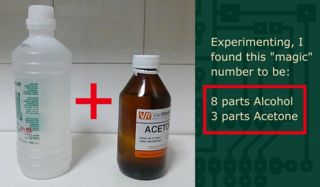

Expérimentalement j’ai trouvé la meilleure proportion d’ alcool-acétone est de 8: 3 (8 volumes d’alcool + 3 volumes d’acétone)
L’acétone « adoucit » le toner juste assez pour le rendre «collant» mais pas dissoudre ou flou.

Étape 4: Stockage

circuit06

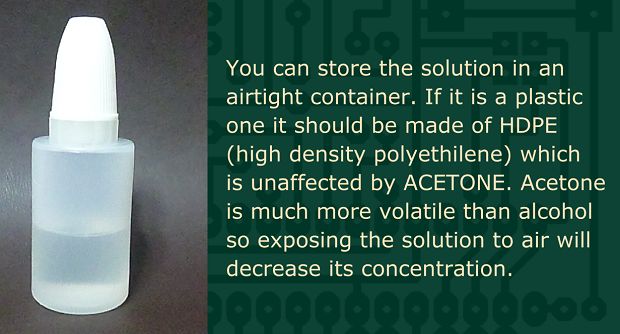

Vous pouvez stocker la préparation pour une très longue période, mais le conteneur doit être absolument étanche à l’air . L’acétone est
beaucoup plus volatile que l’alcool, de sorte que l’exposition à l’air va dégrader la concentration d’acétone. Le récipient doit également
survivre à l’action de l’acétone. Si plastique , il devrait être HDPE (polyéthylène haute densité, souvent utilisé dans les ustensiles de cuisine)

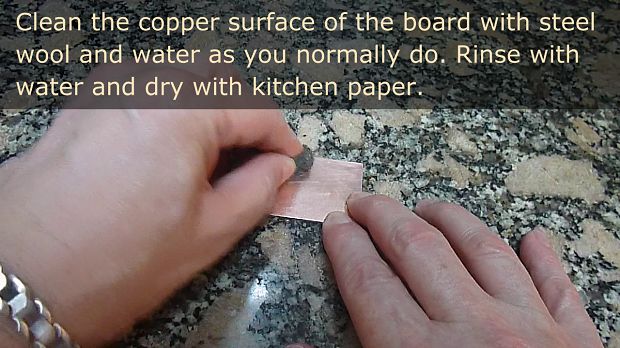

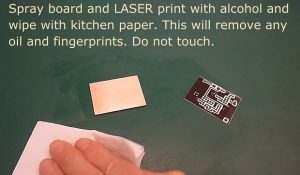

Étape 5: Nettoyage

circuit07

circuit08

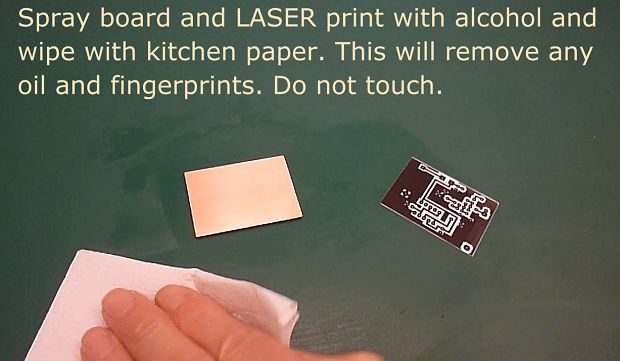

Cette étape est la même que vous feriez pour toute autre méthode de transfert de toner.

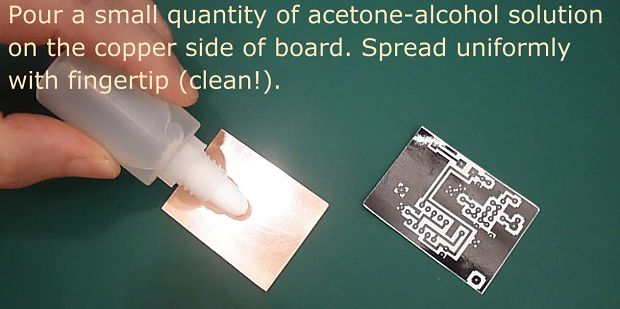

Étape 6: Procédure

circuit09

circuit10circuit11

circuit12circuit13circuit14

Verser la solution sur la planche (pas sur l’ impression ) et rapidement étendre à couvrir toute sa surface ( rapide !, l’acétone se volatilise ).

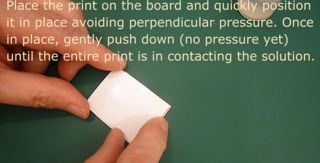

Placez l’impression sur la planche et centrez-la en place sans la pousser vers le bas. Appuyez maintenant doucement vers le bas , en contactant

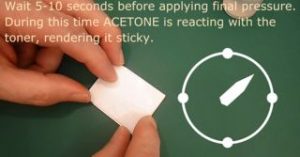

complètement la solution. Attendre 5-10 secondes avant de finalement presser vers le bas pour adhérer à la planche (pression seulement perpendiculaire).

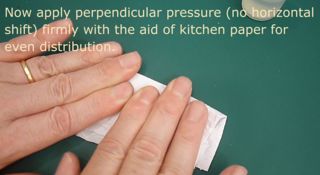

Pendant ces secondes, l’acétone réagit avec le toner le rendant «collant» . Utilisez du papier de cuisine pour répartir uniformément la pression et

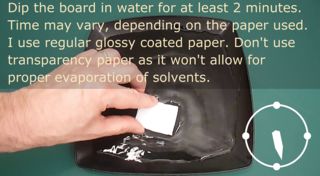

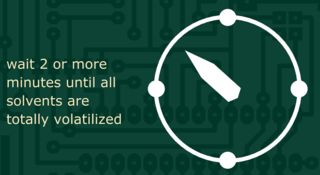

absorber l’excès de liquide. Laisser sécher et tremper dans l’eau.

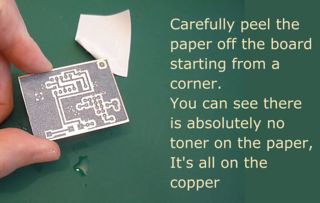

Étape 7: Libération du papier

circuit15

circuit16circuit17

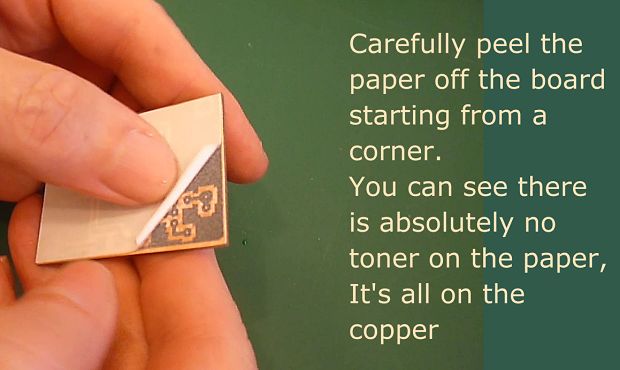

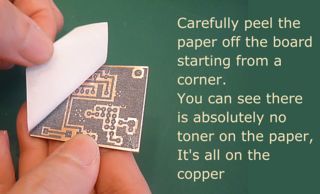

Après quelques minutes (ne pas être anxieux) peler le papier à partir d’un coin. Il ne devrait pas y avoir de toner sur le papier. Rincez le panneau
dans l’eau pour enlever toutes les particules de papier restantes.

Étape 8: Gravure

circuit18

Étape 9: Grands conseils

circuit19

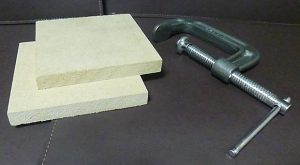

Pour les planches plus grandes, je place la planche et l’impression entre deux blocs de bois et pressez ensemble avec un C-Clamp . Placez une ou deux
couches de papier de cuisine entre l’impression et le bois pour répartir la pression et permettre l’évaporation
